方形叠层9V供电电池结构三维建模

日常接触的小型便携电子设备里，9V叠层电池的应用场景其实覆盖了不少工业与民用领域，从手持万用表、钳形表这类电工测量器具，到早期的无线麦克风、烟雾报警器，再到部分工控场景里的小型信号变送模块、便携式检测仪器的备用供电单元，都能见到这类方形电池的身影。和常见的圆柱型干电池不同，9V叠层电池的顶部触点布局有明确的行业通用规范，这也是建模过程中首先要卡准的核心边界——两个输出端子的中心距、凸台高度、卡扣配合尺寸，必须完全匹配通用电池仓的安装尺寸，否则做出来的模型导入整机装配时，会出现装不进仓、触点接触不良的问题。

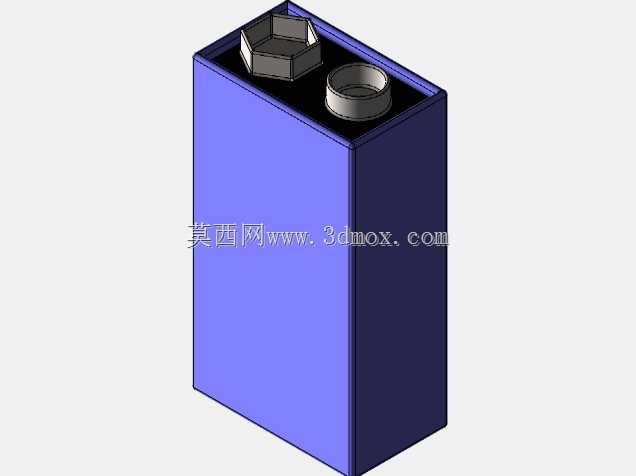

这次建模的时候，没有直接做简化的方块示意，而是把内部叠层电芯的顶部限位结构、端子的固定基座都做了还原，不是为了炫技，是因为很多做手持检测设备结构设计的工程师，在做电池仓配合的时候，需要参考电池顶部的凸起轮廓来设计仓内的防呆筋、触点弹片的压缩行程。比如顶部那个六边形的限位凸台，还有旁边圆形的端子基座，两者的高度差是0.8mm，这个尺寸差直接决定了电池反装的时候能不能被仓体挡住——如果把两个凸台做的一样高，防呆结构就失去了意义，用户装反电池的时候会直接顶坏弹片，甚至造成短路风险。

外形尺寸上，严格遵循行业通用的9V叠层电池尺寸规范，主体截面为长方形，棱边做了R0.5的倒角处理，这个倒角不是随便加的，实际生产中电池的外层包覆PVC套的时候，直角边容易出现包覆褶皱，而且用户在插拔电池的时候，直角边容易刮蹭电池仓的塑料内壁，长期插拔会磨出塑料碎屑，卡在触点位置造成接触不良。建模的时候特意把侧壁的拔模斜度做了1度，这个角度是参考实际电池生产的脱模需求，同时也兼顾了电池装入仓体时的导入导向，斜度太大的话电池在仓内容易晃动，斜度太小插拔阻力太大，用户更换电池的时候会觉得卡涩。

从功能特性上来说，这类9V电池的输出电压标称值为9V，相比1.5V的圆柱电池，它不需要多节串联就能直接给需要高电压小电流的电路供电，省去了电池仓里的串联弹片结构，能有效缩小手持设备的整体体积。建模的时候特意还原了顶部端子的内部嵌件结构，端子的金属部分是嵌在塑料基座里的，基座和电池上盖之间是超声波焊接密封，这个焊接缝的位置在模型里做了0.2mm的凸线示意，结构工程师在做电池仓密封设计的时候，需要避开这个焊缝位置做压筋，不然长期使用中焊缝位置的塑料老化开裂，电池内部的电解液渗漏的话，会顺着压筋的缝隙流到设备主板上造成腐蚀。

很多新手建模的时候容易忽略电池底部的平整性，其实电池放入仓体之后，底部是和仓内的支撑筋接触的，如果底面平面度做的不好，电池装进去之后会出现倾斜，顶部的触点就会和弹片出现偏载，时间长了弹片疲劳变形，接触电阻就会变大。这次建模的时候把底面的平面度公差在建模逻辑里做了约束，整个底面的平面度控制在0.1mm以内，同时底部四个角做了R1的圆角，避免电池装入的时候边角卡滞在仓体的导入角位置。

另外，在做顶部两个端子的建模时，特意区分了正负极的结构差异，六边形凸台对应的是负极，圆形端子对应的是正极，两个端子的外径尺寸差了1.2mm，这个尺寸差是和电池仓里的弹片开口尺寸对应的，正极弹片的开口是圆形抱爪结构，负极弹片是六边形卡扣结构，建模的时候如果把两个端子做的外形一致，后续装配干涉检查的时候就发现不了弹片和端子不匹配的问题。端子的突出高度是3.2mm，这个高度是经过实际验证的，突出太多的话电池在运输过程中如果碰到金属导体容易短路，突出太少的话弹片压缩量不够，接触压力不足，设备在受到振动的时候容易出现断电重启的问题。

从设计思路上来说，这个模型没有做过度的细节简化，也没有把内部的每一片叠层电芯都建出来，而是保留了所有和装配相关的外部结构特征，以及会影响电池仓设计的内部限位特征，既保证了模型的轻量化，导入整机装配的时候不会占用太多系统资源，又能完全满足结构设计阶段的干涉检查、尺寸匹配、人机工程验证的需求。比如做手持万用表的结构设计时，工程师可以直接把这个模型导入到电池仓里，模拟电池插拔的过程，检查仓口的倒角是否顺滑，弹片的压缩行程是否在合理范围内，电池盖扣合之后会不会压到电池顶部的端子，这些验证工作不需要等实物开模之后再做，在三维设计阶段就能把问题排查掉，能有效减少后续的改模次数，缩短产品开发周期。

还有一个容易被忽略的细节，就是电池侧壁的分型线位置，实际生产中电池的塑料上盖和下壳的分型线在距离顶部12mm的位置，建模的时候把这个分型线做了0.1mm的凹线示意，结构工程师在设计电池仓的侧壁加强筋的时候，要注意筋条不要刚好压在分型线上，因为分型线位置不可避免会有飞边，如果筋条压在飞边上，电池装入的时候就会被顶住，导致装不到位。很多新手设计师就是因为没注意到这个细节，开模之后才发现电池装进去差2mm卡不住，最后只能修模把筋条磨掉，浪费了不少时间和成本。
