深沟球滚珠轴承三维结构设计

在各类旋转传动场景中，滚珠轴承是应用覆盖范围极广的支撑类部件，从民用家电的电机转子支撑，到工业生产线的输送辊道、机床主轴的辅助支撑，再到流体管路阀类部件的阀杆转动支撑，都能见到这类结构的身影。其核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传递过程中的损耗，同时约束轴的径向与轴向窜动，保证轴上搭载的叶轮、齿轮、带轮等零件始终处于设计要求的运转位置，避免因轴系偏移引发的传动卡顿、密封件磨损、零件干涉等问题。

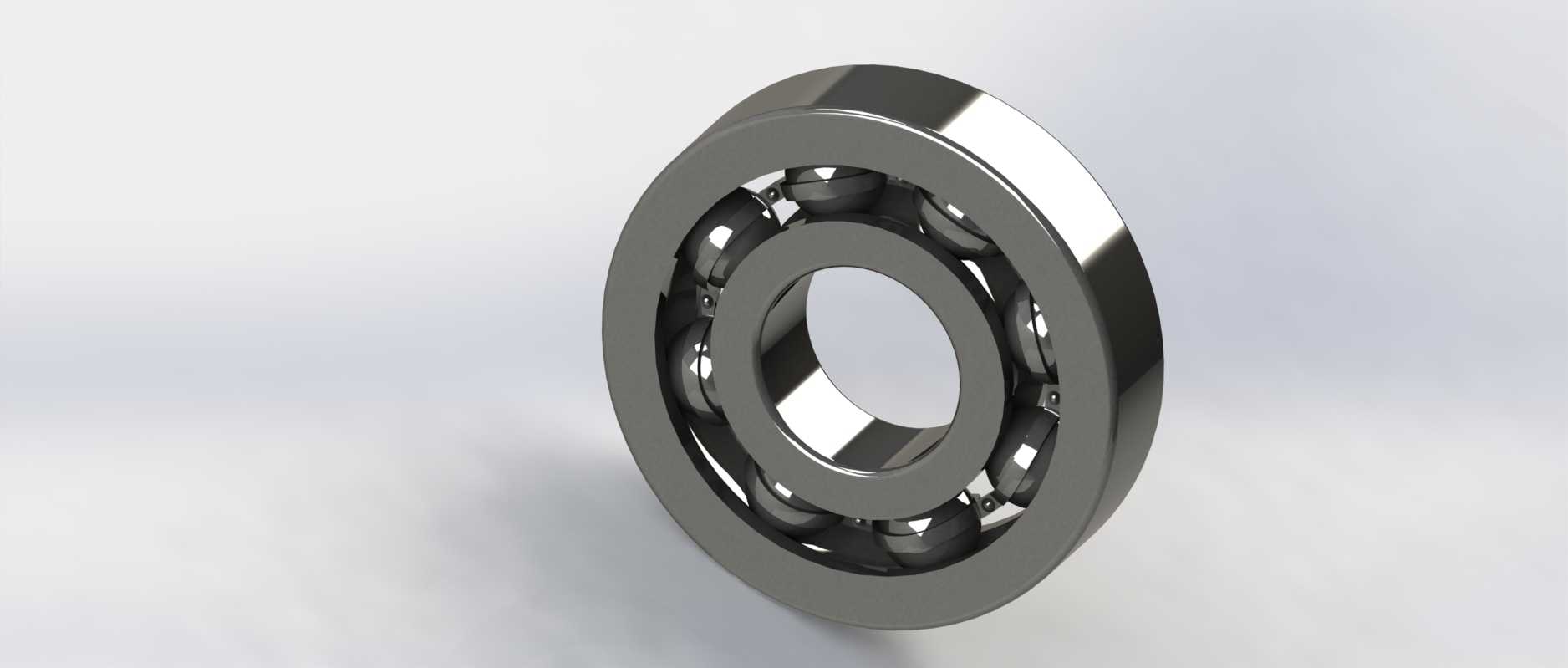

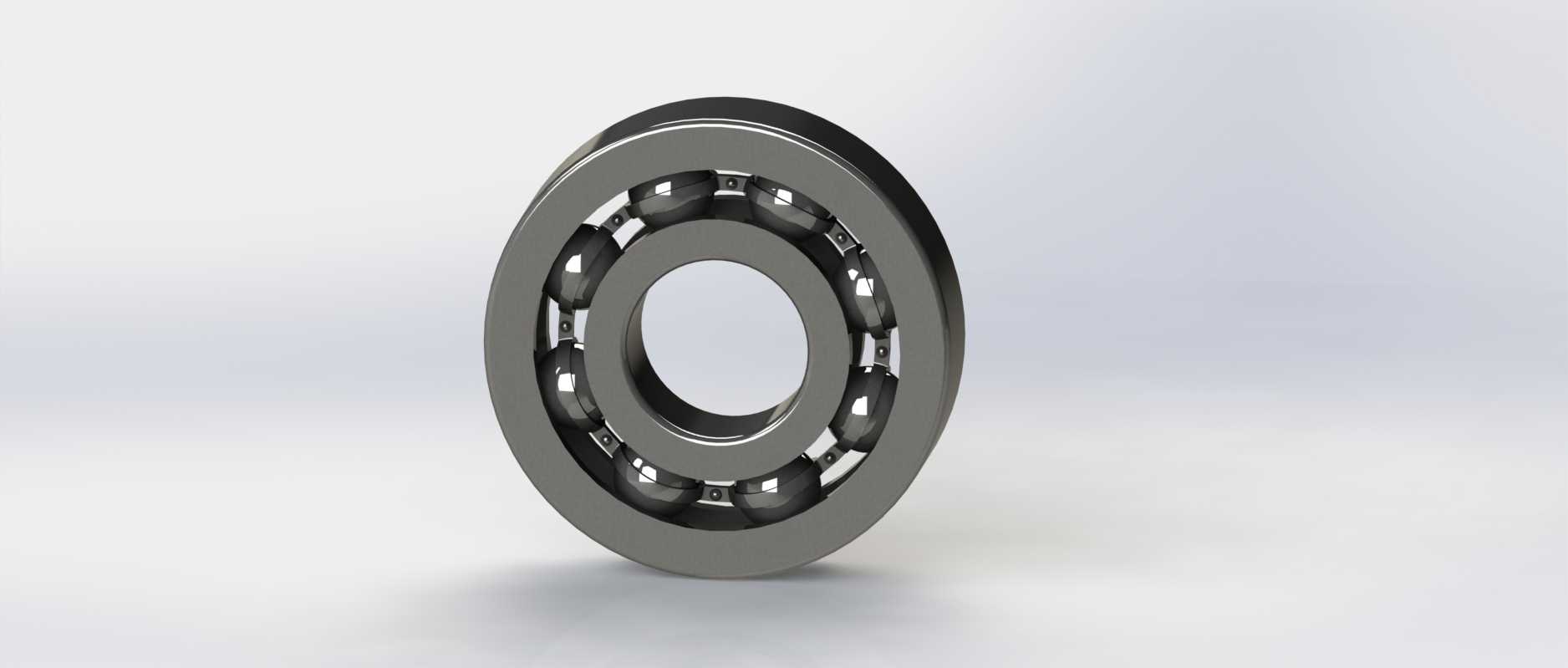

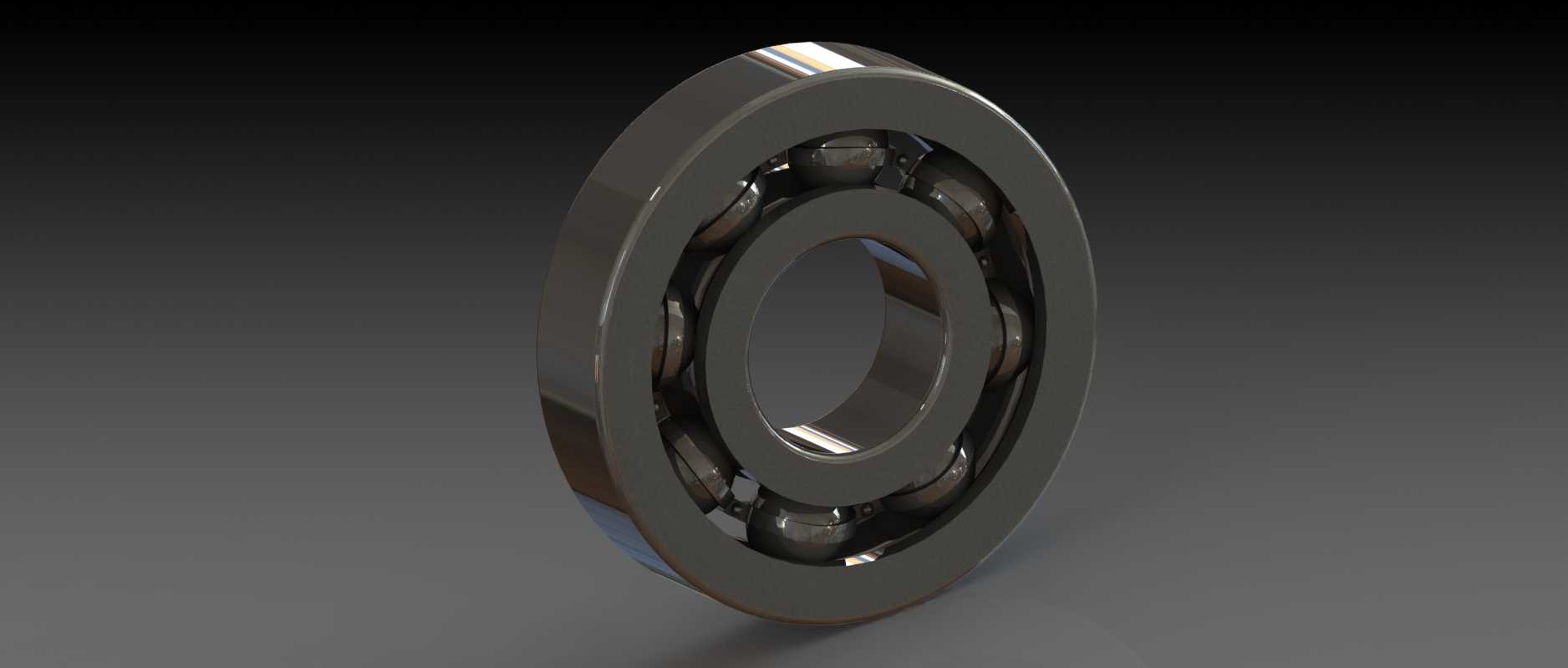

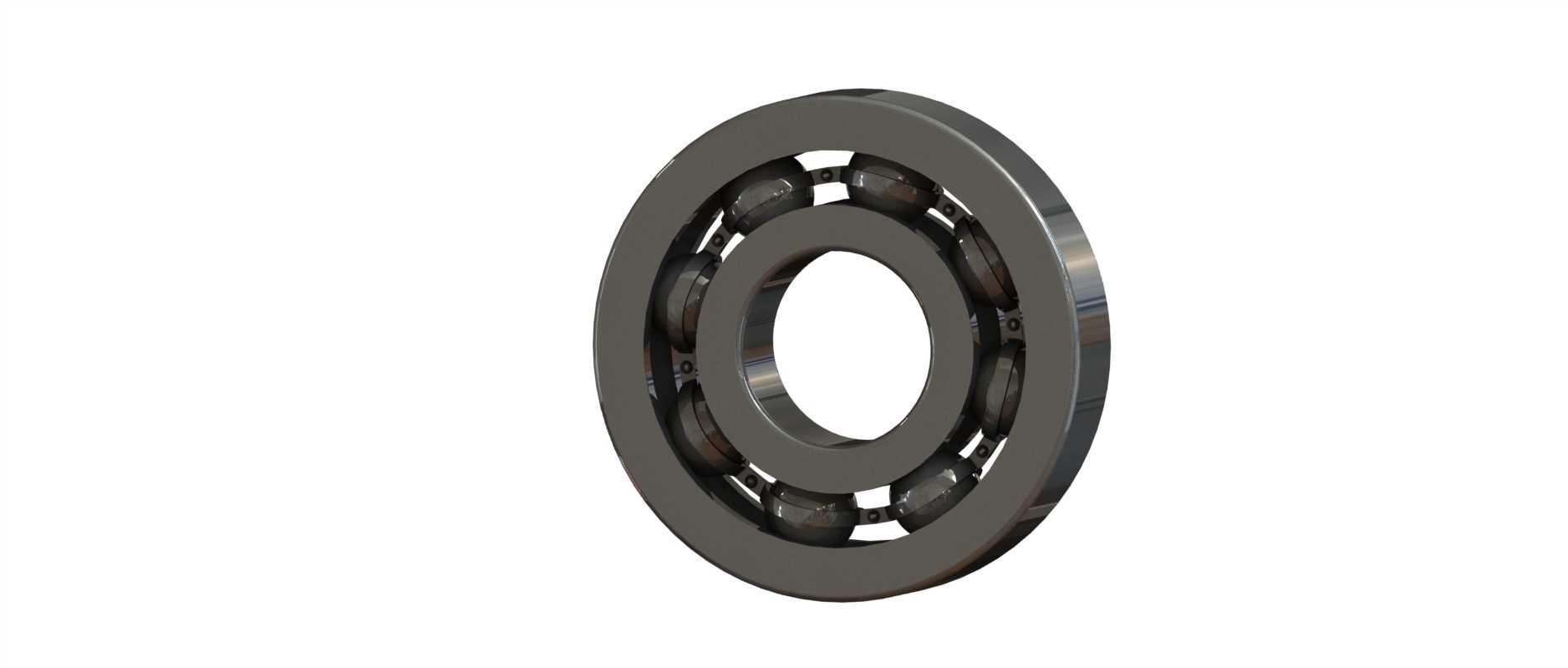

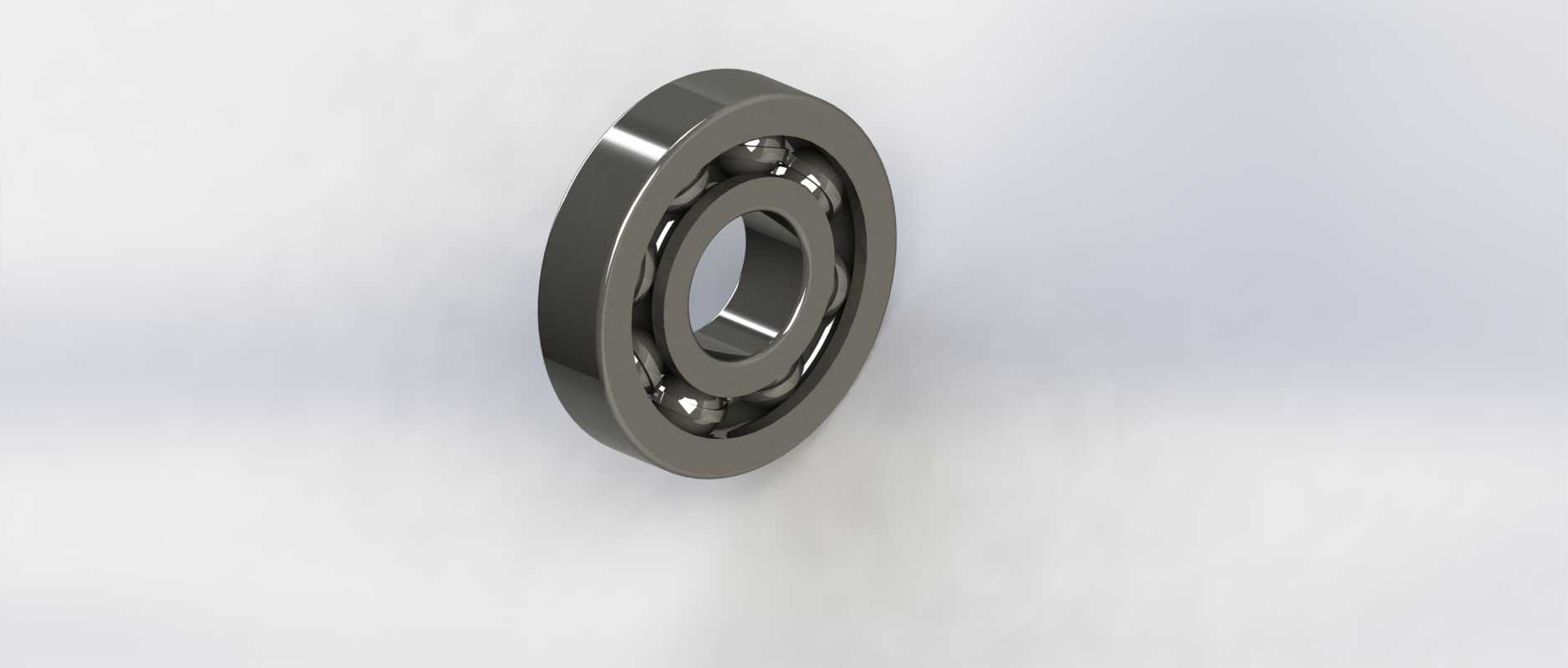

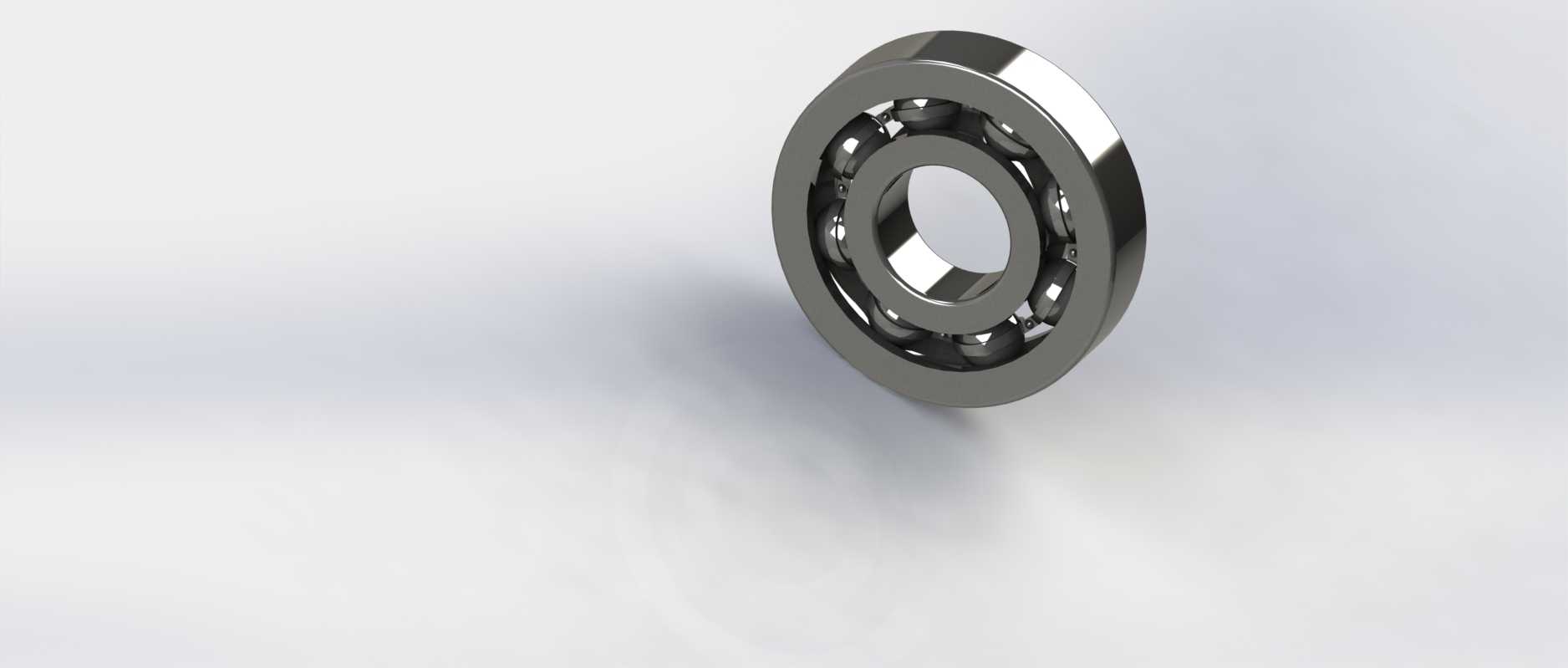

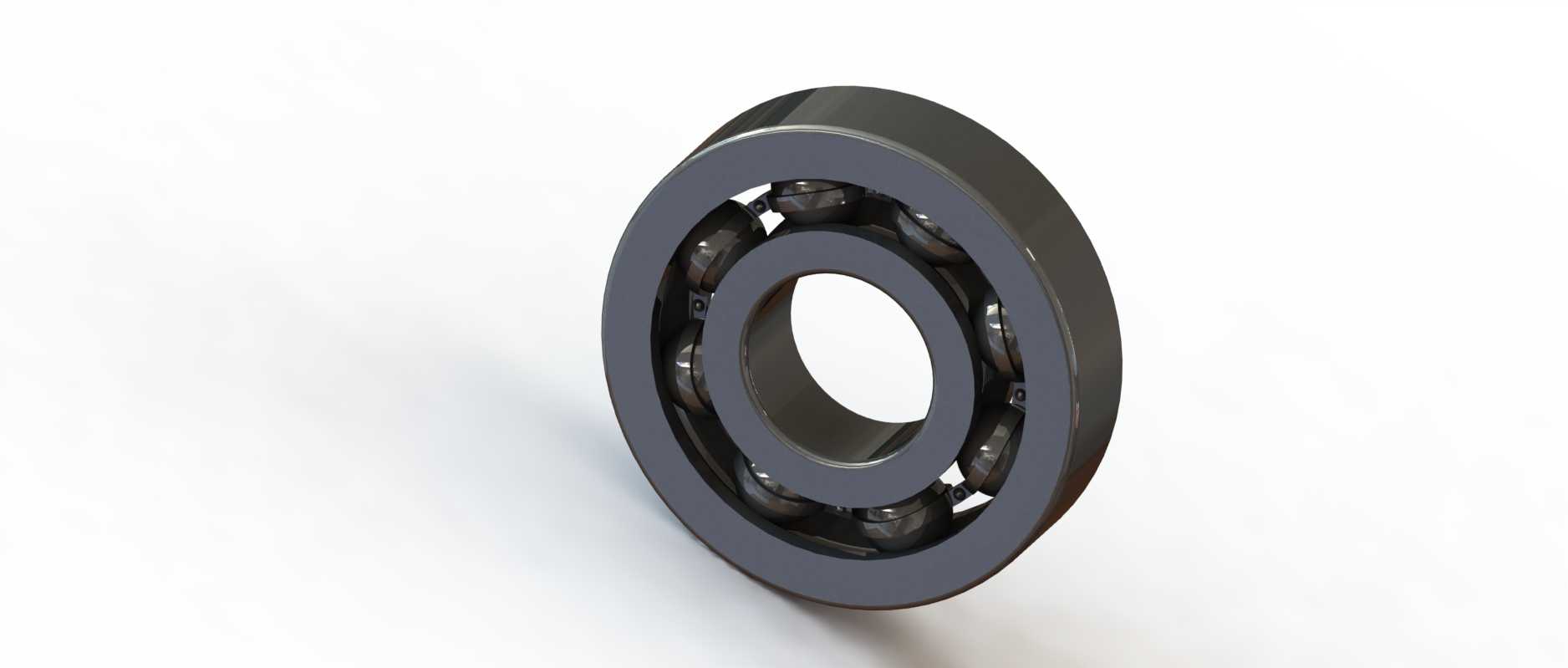

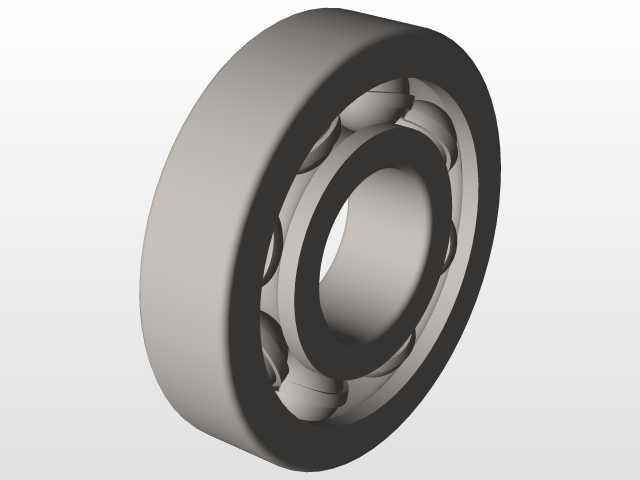

本次设计的深沟球结构滚珠轴承，采用内圈、外圈、滚动钢球、保持架的经典四部分结构，内圈与轴颈采用过盈配合安装，外圈与设备的轴承座孔采用过渡或间隙配合，具体配合公差可根据实际工况的载荷大小、转速高低调整。内圈外壁与外圈内壁都加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时能形成均匀的接触应力带，避免应力集中导致的滚道点蚀、钢球碎裂等失效问题。钢球作为核心滚动体，沿滚道周向均匀排布，将内圈与外圈之间的滑动摩擦转化为滚动摩擦，相比滑动轴套结构，其启动力矩更小，高速运转下的温升更低，维护周期更长。

保持架采用浪形冲压结构，将每颗钢球分隔在独立的兜孔内，避免钢球在运转过程中相互碰撞、摩擦，同时保证所有钢球沿滚道周向均匀分布，防止钢球扎堆导致的载荷分布不均。设计过程中需要严格控制钢球的直径公差、圆度误差，以及滚道的表面粗糙度，滚道表面通常需要经过淬火处理后磨削抛光，硬度达到HRC61-65，保证足够的接触疲劳强度，应对长期交变载荷的冲击。

从安装边界来看，这类轴承的轴向尺寸紧凑，径向截面尺寸适中，既可以承受纯径向载荷，也可以在转速较高的场景下承受一定比例的双向轴向载荷，不需要额外搭配推力轴承就能满足多数中低载荷传动场景的需求。在阀类部件的应用场景中，这类轴承通常安装在阀杆与阀体的配合位置，支撑阀杆顺畅旋转，实现阀门的启闭调节，避免阀杆在长期启闭过程中出现卡涩、偏磨，保证阀门的调节精度与密封性能。在泵类设备中，这类轴承可用于叶轮轴的两端支撑，承受叶轮运转产生的径向力与少量轴向力，保证叶轮与泵壳之间的间隙均匀，避免叶轮蹭壳导致的效率下降与零件损坏。

建模过程中需要重点关注滚道与钢球的配合间隙，保持架兜孔与钢球的间隙控制在合理范围，既不能间隙过大导致钢球窜动，也不能间隙过小导致钢球卡滞。同时要还原轴承的倒角、密封槽等细节结构，这些结构虽然不直接参与承载，但在实际安装过程中起到导向、避免锐边划伤安装面、容纳密封件的作用，比如内圈与外圈两端的倒角，能够在压装到轴颈或轴承座时起到导向作用，避免安装过程中刮伤配合面，影响配合精度。

在实际选型应用中，需要根据轴系的载荷大小、转速、工作温度等参数选择对应尺寸的轴承，同时匹配合适的润滑方式，低速重载场景可采用润滑脂填充，高速场景可采用油润滑，保证钢球与滚道之间形成稳定的油膜，减少金属直接接触带来的磨损。这类轴承的结构通用性极强，标准化程度高，互换性好，是机械传动系统中不可或缺的基础零部件，其建模精度直接影响后续整机装配的干涉检查、运动仿真的准确性，因此在建模时需要严格遵循通用轴承的尺寸规范，保证各部分尺寸的公差带符合行业通用标准，方便后续在不同设备的设计中直接调用装配。
