民用大涵道比涡扇喷气发动机结构展示

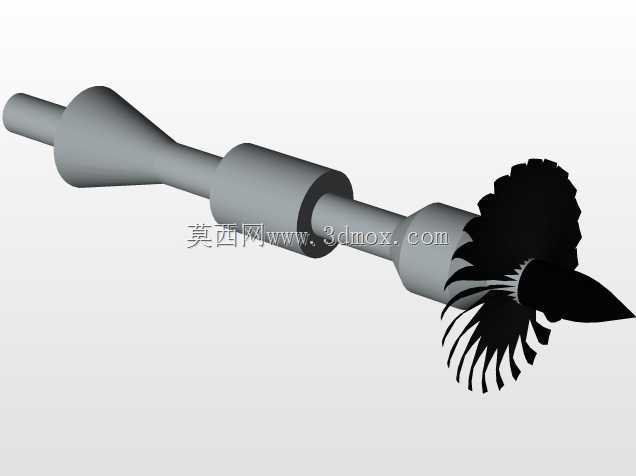

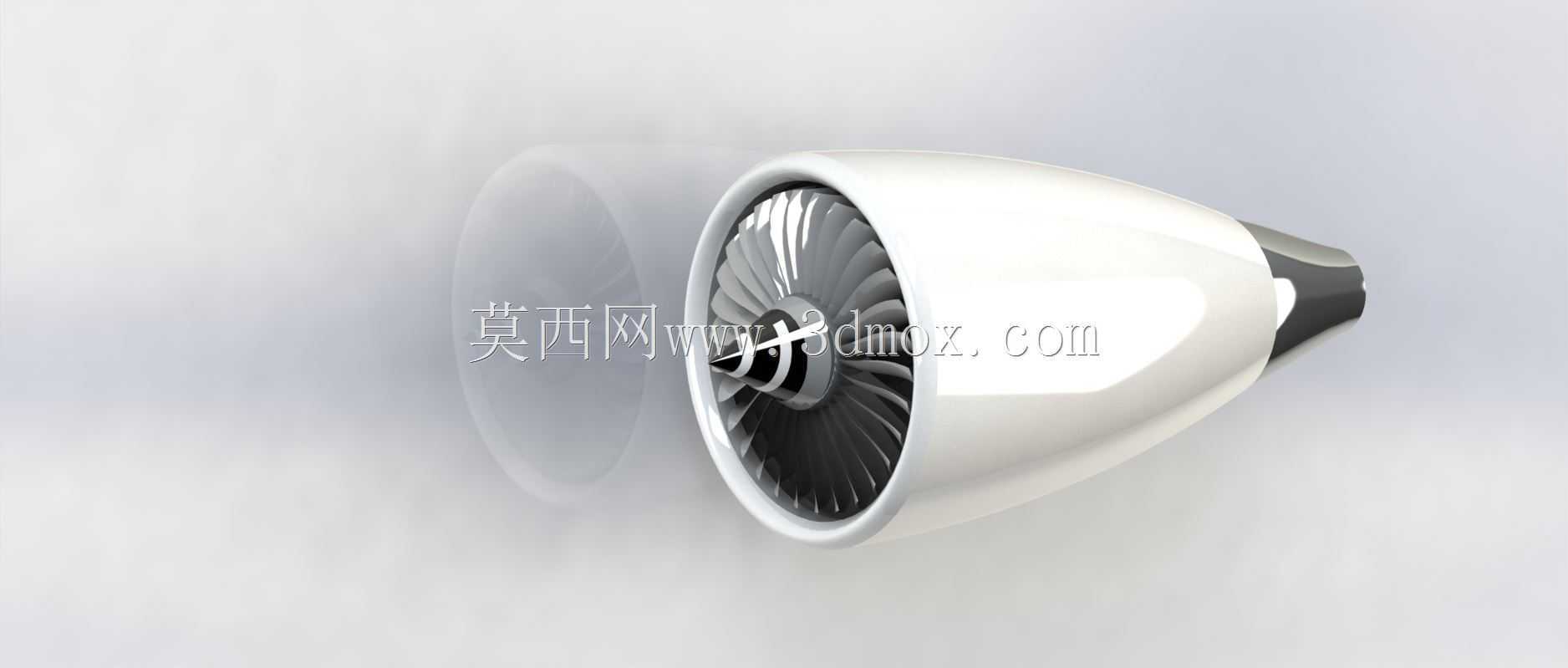

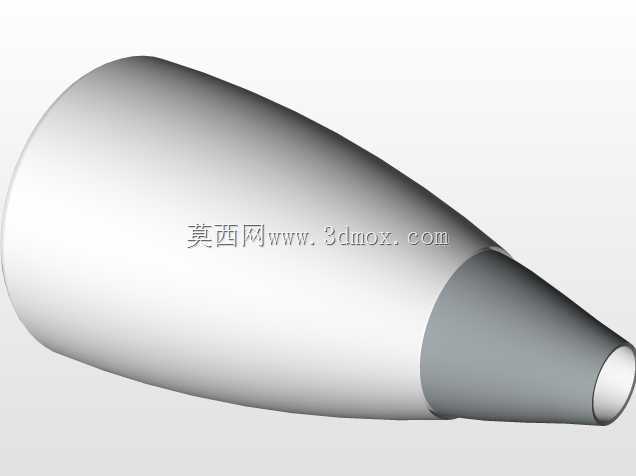

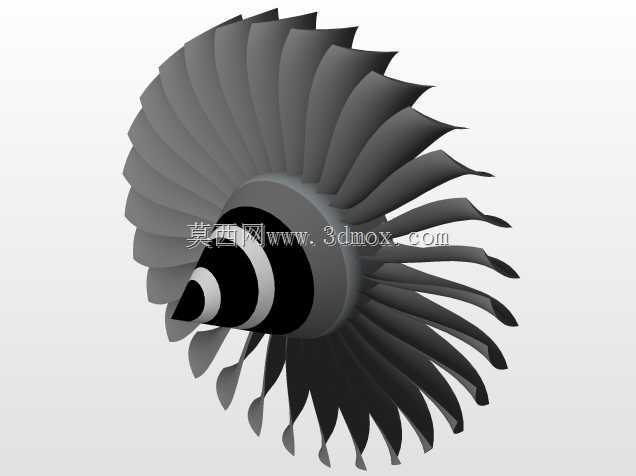

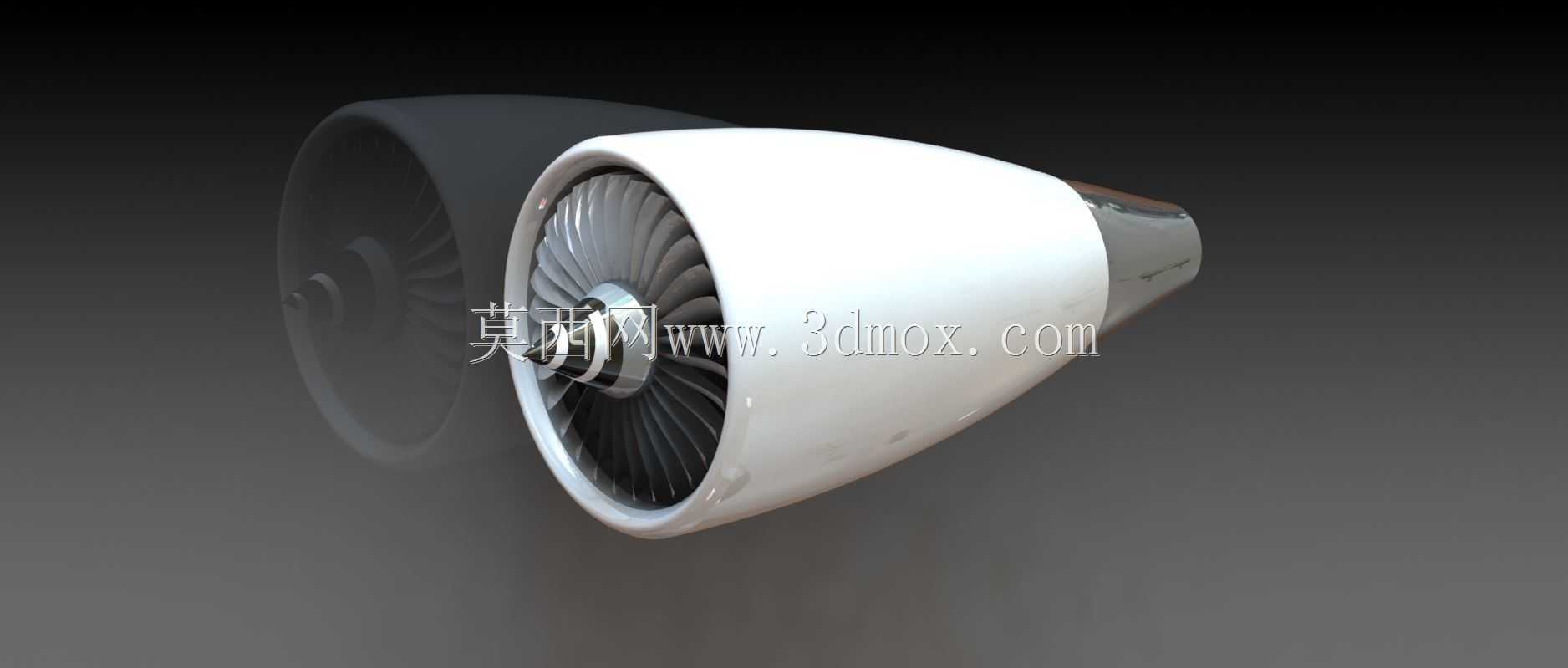

该模型还原的是民用航空领域常用的大涵道比涡扇喷气发动机前端核心结构，这类动力单元是当前干线民航客机、大型货运飞机的主流动力配置，单台推力可覆盖120kN至500kN区间，适配从150座级单通道客机到400座级宽体客机的动力需求，在通航领域的部分大型涡桨动力平台改装场景中，其核心机结构也有同源技术应用。从结构设计逻辑来看，模型呈现的进气整流锥采用大曲率光滑曲面设计，目的是在亚音速巡航阶段将来流均匀导入风扇段，降低进气道内的气流紊流度，减少风扇叶片前缘的气流冲击损失，整流锥后端与风扇轮盘的衔接处做了圆弧过渡处理，避免台阶结构产生的附面层分离。外露的风扇叶片采用宽弦后掠设计，这种构型能在高亚音速来流条件下延缓激波产生，提升风扇段的压缩效率，叶片根部与轮盘的连接采用燕尾型榫头结构，可承受运转过程中巨大的离心载荷，同时预留了热膨胀间隙，适配不同工况下的部件形变需求。从安装边界来看，这类发动机的前端进气段直径通常在2m至3.5m区间，整流锥长度约为风扇直径的0.3倍，安装时需保证进气道唇口与飞机机翼或机身的安装间隙满足最小200mm的维护空间要求，同时要避让前缘缝翼、克鲁格襟翼等增升装置的运动包络，避免在起降阶段增升装置动作时与发动机短舱发生干涉。在实际工程应用中，该部分结构的设计直接影响发动机的进气效率与噪声水平，光滑的外罩曲面还能降低飞行过程中的空气阻力，外罩内壁与风扇叶片叶尖的间隙控制在0.5mm至2mm区间，间隙过大会导致压缩效率下降，间隙过小则可能在叶片热胀、振动时出现叶尖刮蹭机匣的故障。模型还原的结构细节可用于航空类专业的教学演示，也能作为动力系统选型阶段的结构参考，帮助设计人员直观理解大涵道比发动机前端的布局逻辑，在开展飞机短舱结构设计、发动机安装架受力分析时，也可作为结构干涉检查的可视化参照。
