12号医用手术刀片精细三维结构设计

在外科临床操作、解剖实验教学、精细样品制备等场景中，手术刀片是直接决定操作精度与作业效率的核心执行部件，12号刀片作为弯形尖头刀片的典型规格，其结构设计需要同时兼顾切割锋利度、受力稳定性、安装适配性多方面的工程要求。从实际使用场景来看，这类弯形尖头刀片主要用于需要弧形切入、深部组织挑割、精细修整的操作环节，比如口腔外科的龈缘修整、整形外科的皮瓣剥离、解剖操作中的膜性组织分离，甚至在工业领域的精细样品修边、软质材料裁切作业中也会用到同结构的刀片，这就要求刀片的刃口曲线、刀尖强度、刀柄配合尺寸都要经过严谨的结构校核。

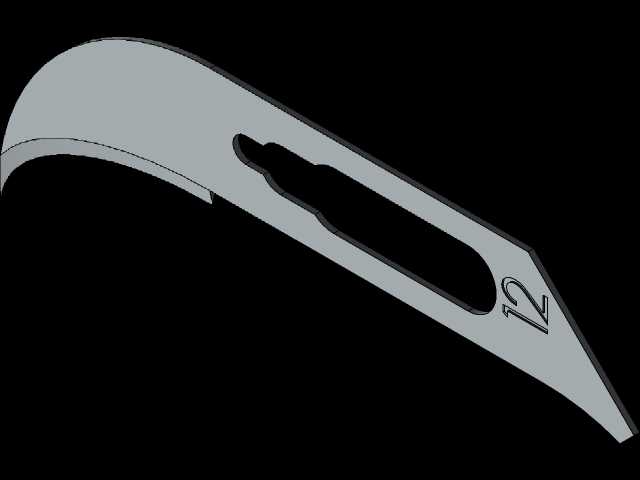

本次建模的12号手术刀片，整体采用弯形狭长结构，刃口沿弧形轮廓连续分布，从刀尖位置延伸至刀片根部，刃口角度控制在临床操作通用的15-18度区间，既保证切入软组织时的锋利度，避免过度撕扯造成的组织损伤，也能维持刃口的基础强度，防止常规操作下出现刃口卷边、崩缺的问题。刀片尾部设计有标准的长条形安装卡槽，卡槽的轮廓尺寸完全匹配通用3号、7号手术刀柄的安装凸台，卡槽边缘做了微小的倒角过渡，安装时可以顺畅滑入刀柄定位槽，卡合后不会出现径向窜动或轴向松脱，即便是施加侧向切割力时，刀片与刀柄的配合面也能保持均匀受力，不会出现应力集中导致的刀片断裂风险。

从设计思路层面，建模过程中首先还原了刀片的刃口曲线特征，通过多段样条曲线拟合出12号刀片特有的大弧度弯刃轮廓，刀尖位置做了微小的圆角强化处理，避免尖锐刀尖在非预期磕碰时出现折损，同时保证刀尖的穿刺能力满足精细操作的需求。刀片本体的厚度沿刃口到背部均匀过渡，背部厚度控制在0.4mm左右，既保证刀片整体的刚性，减少切割过程中的弹性形变，也能控制整体重量，降低长时间操作的手部负载。刀片表面的标识字符采用凹陷式结构设计，字符深度控制在0.05mm，不会破坏刀片整体的平面度，也能在消毒、反复使用过程中保持标识清晰，不会因摩擦出现标识脱落的问题。

在安装边界的尺寸控制上，刀片总长度、卡槽中心距、根部宽度都严格遵循医用手术刀片的通用互换尺寸要求，卡槽的两个定位端面与刀柄的定位面完全贴合，安装后刀片的伸出长度、刀尖角度都符合临床操作的人机工程要求，不需要额外修磨或调整即可直接适配标准刀柄使用。建模过程中对刃口位置做了连续的曲率检查，保证整个刃口轮廓顺滑无拐点，避免出现局部刃口角度突变导致的切割阻力不均问题；同时对刀片的应力集中区域，比如卡槽末端、刃口与背部的过渡位置做了圆角优化，在不改变刀片整体外形尺寸的前提下，提升了刀片的抗弯折性能。

从实际功能特性来看，这种结构的12号刀片，弯形刃口可以很好地贴合弧形操作面，在做弧形切割动作时不需要频繁调整刀柄角度，就能获得连续平整的切割断面；尖头设计可以精准刺入目标组织或材料，完成精细的挑、割、剥离动作，相比直形刀片在狭小操作空间内的灵活性更强。刀片的整体平面度控制在0.02mm以内，安装后不会出现偏摆，保证切割方向的精准可控；刃口的表面粗糙度建模时参照实际产品的抛光要求，模拟了镜面级的表面状态，减少切割过程中的粘附阻力，让切割动作更顺畅。

在结构细节处理上，刀片背部的非刃口边缘做了钝化处理，避免操作过程中背部边缘划伤操作人员或非目标组织；卡槽内部的轮廓与刀柄安装位做了间隙配合设计，单边间隙控制在0.02mm，既可以实现快速装拆，也不会因间隙过大导致刀片晃动。整个建模过程完全参照实物的结构比例，没有做夸张的艺术化修改，所有尺寸参数都可以直接用于后续的3D打印验证、加工工艺模拟或者手术操作模拟训练，能够满足外科教学模拟、医疗器械结构展示、专用裁切刀具设计参考等多场景的使用需求。
