动漫死神斩魄刀残月实体化造型设计

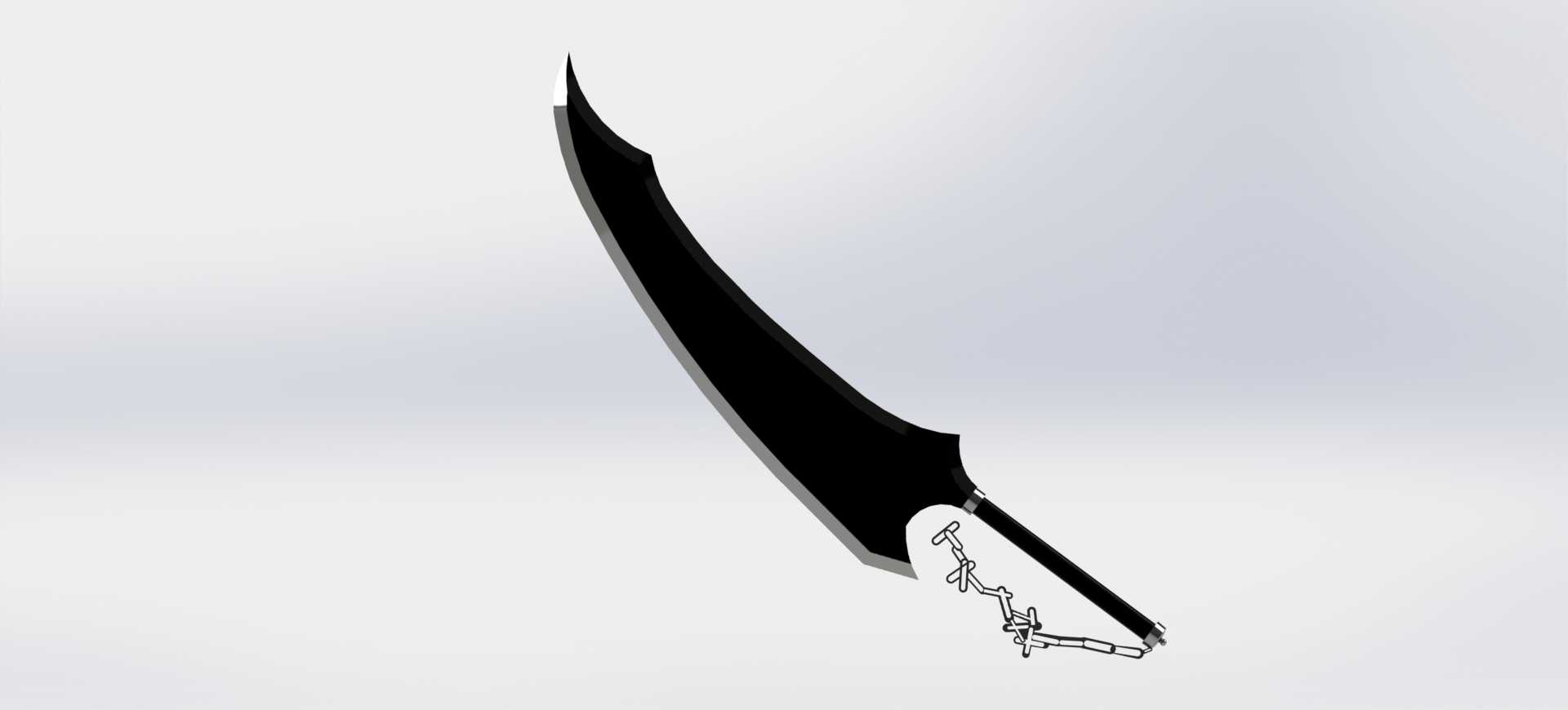

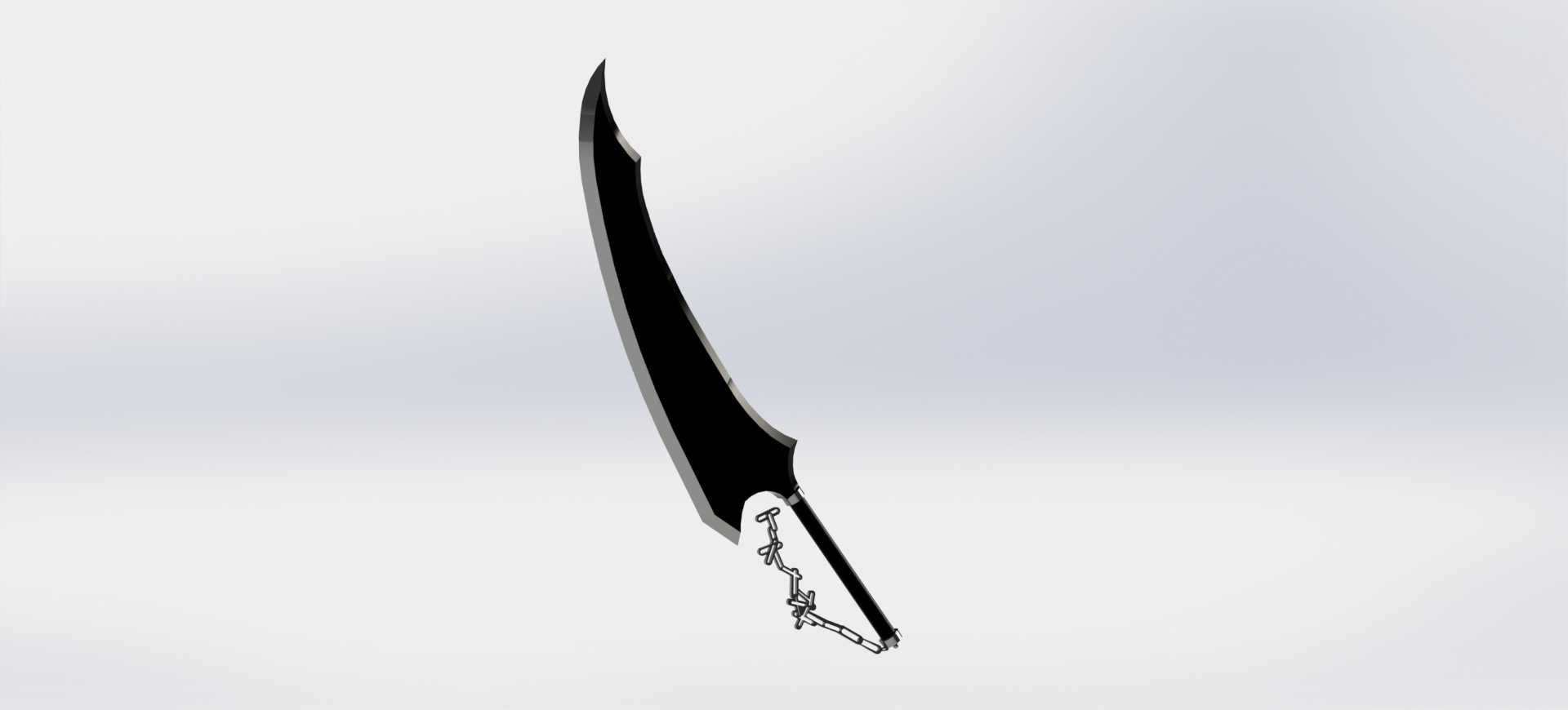

本次完成的刀剑类造型结构设计，核心围绕动漫IP中斩魄刀的实体化落地需求展开，区别于常规工业阀门、通用机械零部件的标准化设计逻辑，这类文创衍生类的造型结构，需要在还原原作视觉特征的基础上，兼顾实体打样、手办制作、cosplay道具生产的实际装配需求。从结构设计的实际落地角度出发，首先梳理了刀身的曲面过渡逻辑：原作中残月的刀身并非传统直刃或弧刃的规则形态，靠近柄部的位置存在明显的弯折弧度，刃部的轮廓线从柄首到刀尖呈现三段式曲率变化，建模过程中没有直接使用单一拉伸曲面生成刃体，而是通过多组截面线放样，先确定刀身的中脊基准线，再分别向两侧刃口做不等厚的壁厚过渡，靠近刀脊的位置保留3mm的实体厚度，向刃口方向逐步收窄至0.8mm的边缘厚度，既保证3D打印或者CNC加工时的结构强度，避免薄壁位置在后期打磨、喷涂过程中出现崩边，也能还原原作中刀刃的锐利视觉效果。

从实际应用场景来看，这类造型结构主要服务于三个方向：其一是手办行业的1:6、1:12比例微缩模型生产，微缩状态下需要对刀身的细节做适当的简化处理，比如刀身表面的纹理凹槽深度控制在0.2mm以内，避免缩比后出现纹理堆积、细节模糊的问题；其二是1:1比例的cosplay道具制作，这个场景下需要在刀身内部设计中空的加强筋结构，整体重量控制在1.2kg以内，方便长时间持握展示，同时在柄部和刀身的连接位置设计嵌入式的金属连接轴，避免挥舞过程中出现柄部断裂的问题；其三是影视道具的静态展示用途，这类场景对表面质感的还原度要求更高，建模时需要单独拆分刀身的金属质感区域、柄部的缠绕纹理区域、刀镡的装饰结构区域，方便后期做分色处理和不同材质的表面喷涂。

设计过程中重点考量了安装边界与装配公差：如果是用于手办装配，刀身和人物手部的连接桩直径设计为2mm，插入深度控制在5mm，连接桩的位置做0.1mm的拔模斜度，方便装配时的插拔，同时避免长期摆放后出现松动脱落；如果是用于1:1道具制作，柄部的内径按照普通人手的握持尺寸设计，握持段的周长控制在110mm，柄部的防滑纹理采用0.5mm高度的螺旋缠绕结构，模拟传统刀剑柄部的缠绳效果，不需要额外附加缠绳材料就能实现防滑和视觉还原的双重效果。刀镡部分的造型没有采用规则的圆形或者方形结构，而是贴合原作中不规则的破碎感轮廓，建模时对所有的外边缘做R0.5mm的圆角处理，避免实体制作后出现尖锐的边角，造成使用过程中的划伤风险。

从曲面质量的角度来看，整个刀身的G2连续曲面占比超过85%，没有出现多段曲面拼接的棱角断层，不管是用于渲染出图做动漫周边的宣传物料，还是直接导出STL文件做3D打印加工，都不需要额外做曲面修复。针对不同的加工工艺，模型也预留了足够的调整空间：如果采用光敏树脂3D打印，刀身的最小壁厚满足0.8mm的打印下限要求，不需要额外添加支撑就能完成打印；如果采用PU树脂翻模生产，拆分件的位置设计在刀镡和刀身的连接缝处，分模线沿着结构的自然缝隙布置，后期打磨处理时不会破坏整体的造型完整性；如果采用金属材质做收藏款的加工，刀身的拔模角度控制在1°以上，满足失蜡铸造的工艺要求，不会出现脱模困难的问题。

不同于常规工业零部件的参数化设计，这类文创类的造型结构需要在艺术还原和工程可行性之间找到平衡，既不能为了方便加工过度简化原作的造型特征，失去IP衍生的辨识度，也不能完全照搬二维画面的视觉效果，忽略实体生产的工艺限制，导致设计出来的模型无法落地生产。建模过程中反复调整了刀身弯折处的曲率半径，最初的设计中弯折位置的曲率半径过小，做1:1比例道具时该位置的应力集中系数超过2.5，受到侧向力的时候很容易出现断裂，后续通过调整曲率过渡，将弯折处的内R角放大到8mm，同时在内部对应位置添加十字形加强筋，将应力集中系数降低到1.2以内，满足日常使用的结构强度要求。另外针对刀身表面的光影效果，建模时特意调整了曲面的法线方向，保证渲染时刃口位置的高光能够沿着刃线连续分布，不会出现高光断层，还原金属刀刃的质感。
