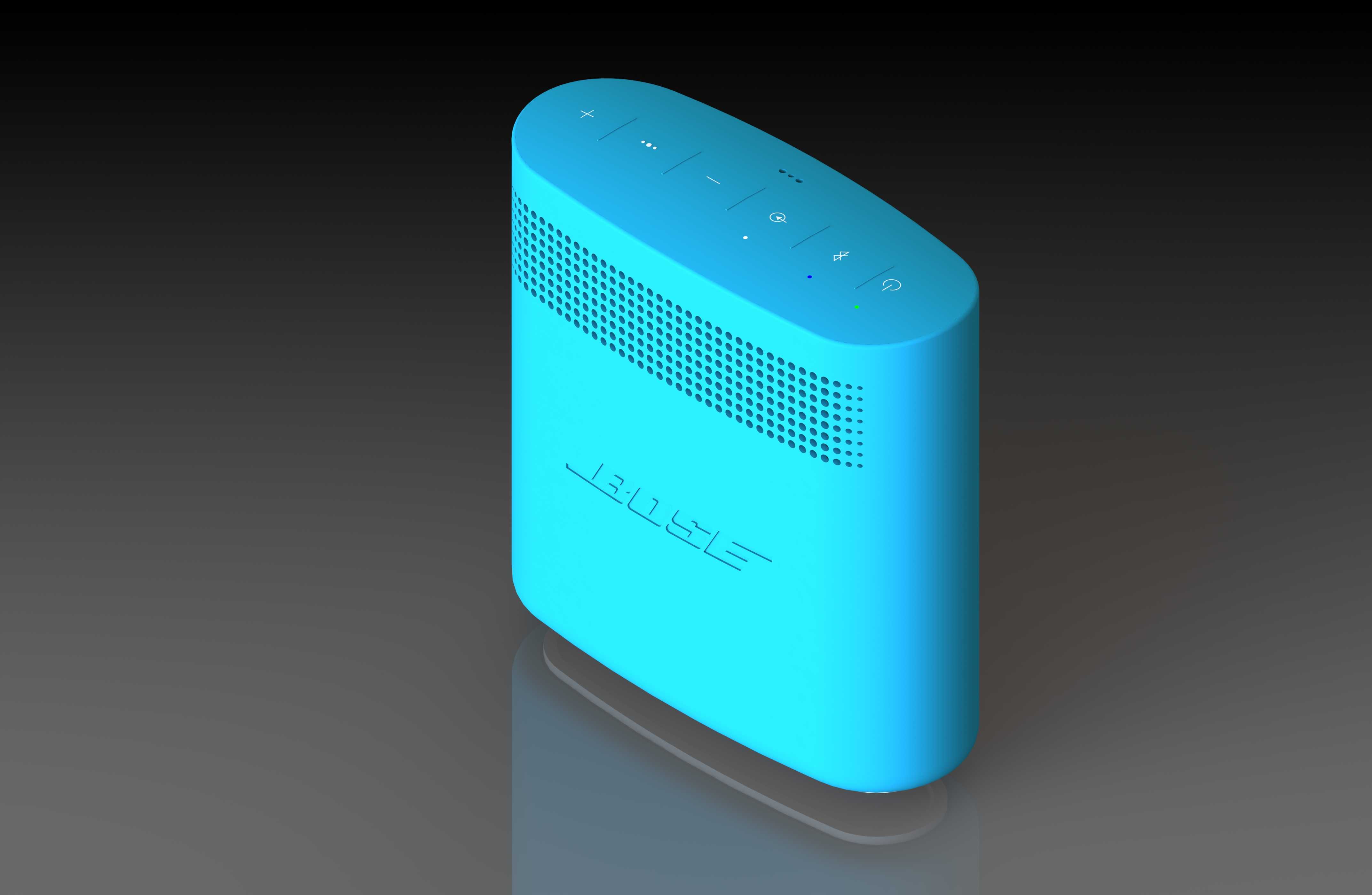

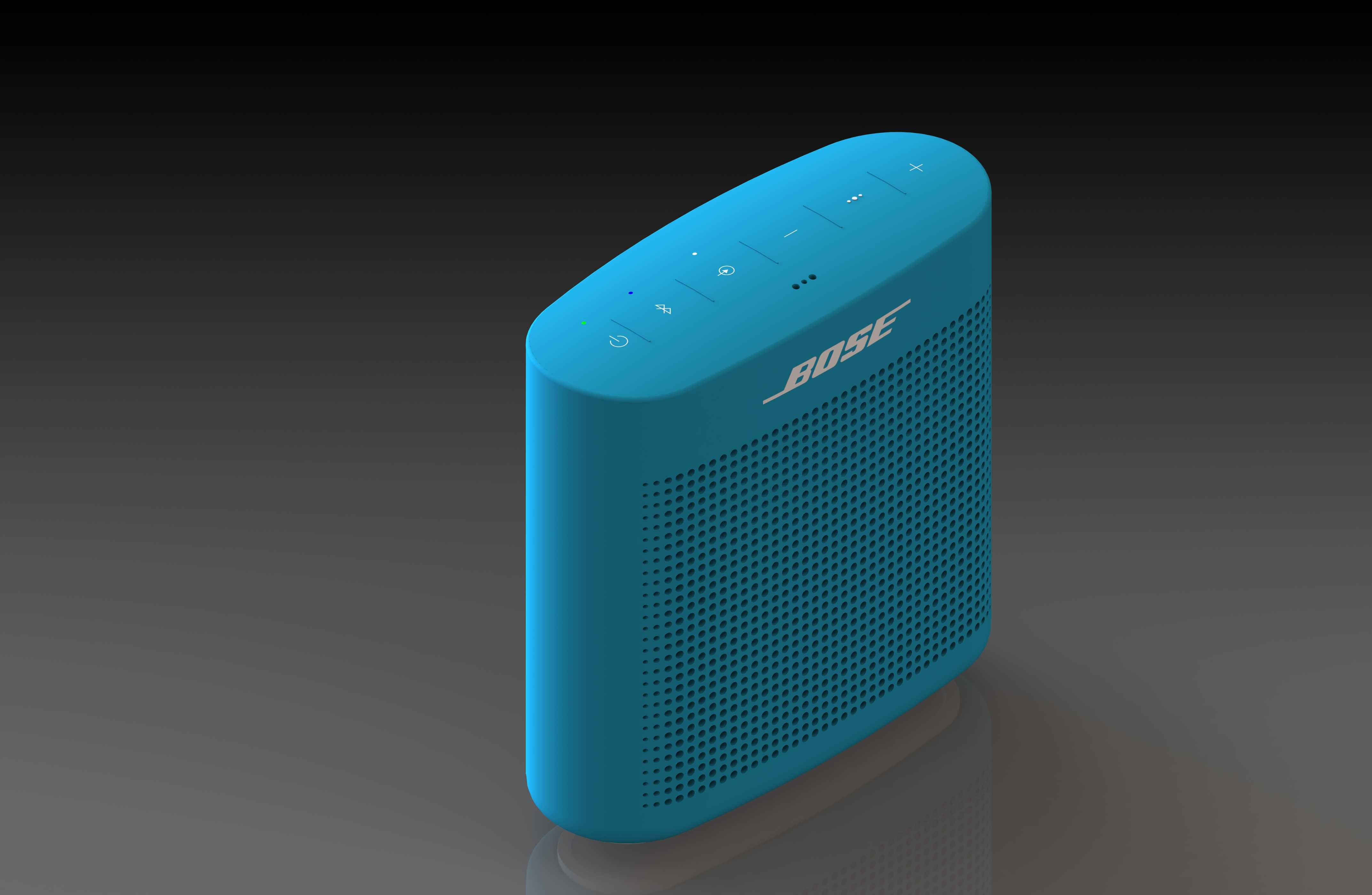

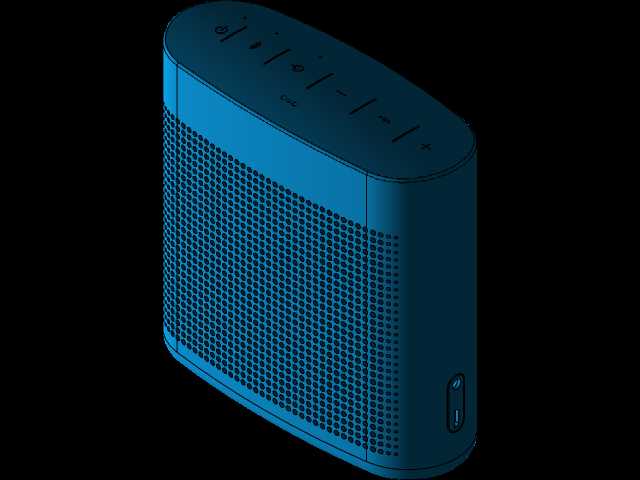

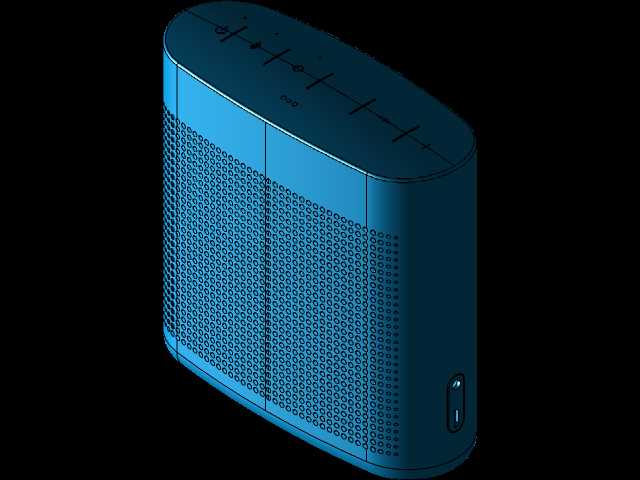

Bose Soundlink Color2便携蓝牙音箱结构设计

这款便携蓝牙音箱的三维建模工作，核心围绕户外便携音频场景的实际使用需求展开，从结构落地层面还原了消费类音频产品的设计逻辑。日常使用场景覆盖户外露营随身扩音、桌面近场音频播放、短途出行随身音频输出等，这类场景对设备的核心要求集中在握持便携性、按键操作盲操便利性、出声结构的声学合理性、外壳结构的抗磕碰能力几个维度，建模过程中需要把这些实际使用需求拆解到每一处结构细节里。

从功能特性对应的结构设计来看，顶面的功能按键区域做了微凸的弧度处理，每个按键的凸起高度控制在1.2mm左右，按键之间的间距预留15mm，刚好适配成年人手指指腹的按压范围，不用目视就能通过触感区分电源、蓝牙配对、音量增减、功能切换的按键位置，适配户外移动中盲操作的使用习惯。出声面的格栅区域采用密集的通孔阵列设计，孔径统一为1.8mm，孔间距保持2.2mm，既能够保证扬声器单元出声时的气流顺畅通过，避免外壳结构对中高频声波造成多余的衍射干扰，也能阻挡日常使用中灰尘、细小砂砾进入腔体内部，同时格栅区域的曲面弧度和机身整体的弧面过渡完全贴合，没有突兀的结构断点。

外形尺寸的设定完全贴合单手握持的人体工学边界，整体机身采用近似椭圆柱的弧面造型，没有尖锐的直角棱边，机身最宽处的截面尺寸控制在85mm左右，竖向高度控制在130mm左右，厚度方向的尺寸控制在40mm，成年人单手握持时手掌可以完全环抱住机身侧面，侧面的磨砂纹理结构预留了0.3mm的微凹凸触感，增加握持时的摩擦力，减少手持时滑落的风险。机身底部做了3mm高度的微凸脚垫结构，四个脚垫均匀分布在底部四角位置，放置在桌面时可以让机身底部和接触面之间留出均匀的间隙，既能够避免播放低频音效时机身和桌面产生共振杂音，也能防止桌面的水渍、污渍直接接触机身外壳。

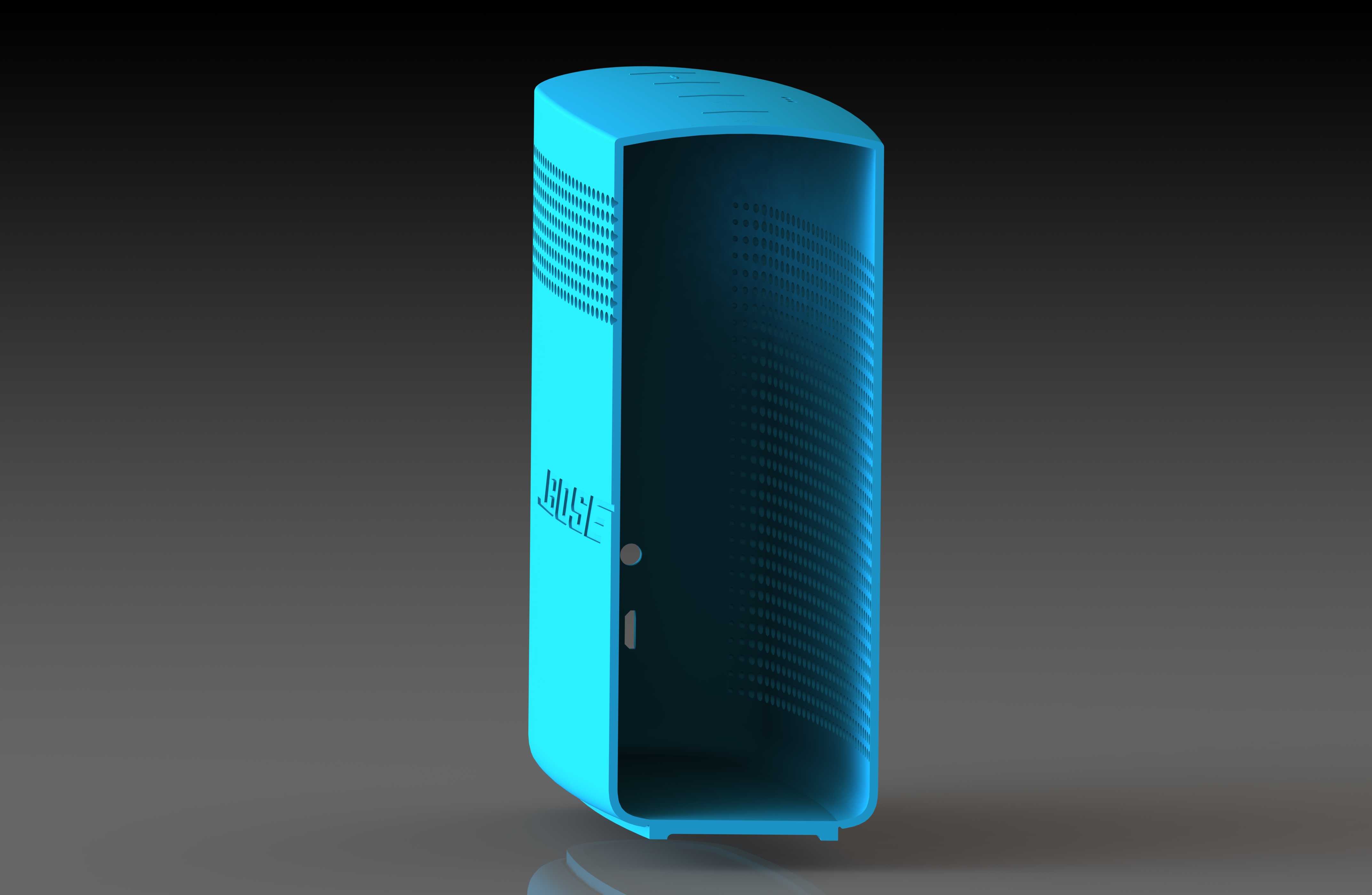

建模过程中对腔体内部的结构边界也做了对应预留，扬声器单元的安装位、蓝牙模块的固定槽、电池仓的卡位结构都和外壳的曲面造型做了适配，内部的加强筋沿着机身内壁的弧度均匀分布，筋位厚度控制在1.5mm，既能够保证外壳的结构强度，在受到轻微挤压、磕碰时不会出现壳体变形，也不会因为筋位过厚导致外壳表面出现缩痕，影响外观质感。机身侧面的接口位置做了内凹的隐藏式设计，接口外围预留了密封胶圈的安装槽位，对应便携设备日常使用中的防泼溅需求，即使在户外遇到零星小雨或者桌面溅水的情况，也不会让液体直接侵入接口内部造成电路损坏。

从结构设计的思路来看，整个机身没有多余的装饰性结构，所有的曲面过渡、结构凸起都服务于实际使用功能：顶面的微弧面除了方便按键操作，也能让落在顶面的水渍顺着弧度自然流到机身外侧，不会积在按键缝隙里；出声格栅的阵列排布除了声学和防护作用，也通过均匀的孔洞排列形成统一的视觉质感；机身整体的圆角过渡半径统一控制在8mm，既保证了握持时的触感舒适度，也能在机身意外跌落时通过弧面分散冲击力，降低外壳开裂的概率。

在安装边界的考量上，整个外壳采用上下扣合的装配结构，扣位沿着机身内壁均匀分布，扣合量控制在0.8mm，装配时不需要额外的螺丝固定就能保证壳体的连接强度，同时也方便后期维修时的拆卸操作。按键区域的硅胶按键和外壳顶面的装配间隙控制在0.2mm，既保证按键按压时没有卡滞感，也不会因为间隙过大出现灰尘进入、按键晃动的问题。出声格栅和壳体的连接采用一体化的结构设计，避免了额外装配网罩带来的装配间隙，也减少了多余零件带来的装配公差累积，让整个机身的外观整体性更强。
