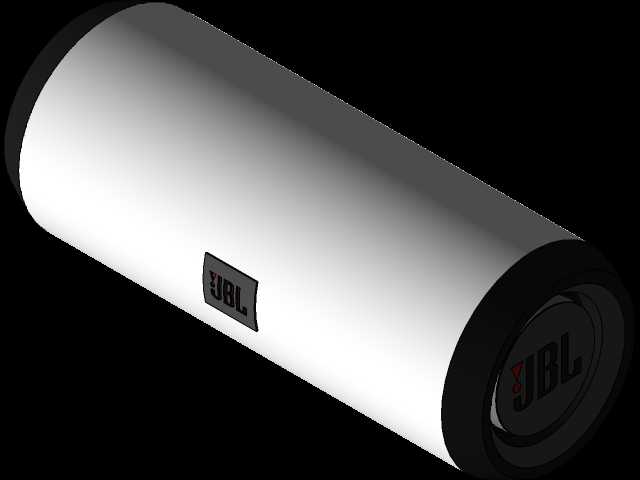

JBL FLIP3便携蓝牙音箱三维结构复刻

本次复刻的JBL FLIP3便携蓝牙音箱结构，核心围绕户外便携音频场景的实际使用需求展开设计还原，日常可覆盖露营聚会、短途出行、桌面近场听音等多场景使用，作为主打便携属性的音频播放设备，其结构设计需要同时兼顾声学性能、握持手感、抗磕碰能力与装配合理性。从外形尺寸边界来看，整体采用长圆柱类造型，轴向长度与径向直径的比例经过多轮人体工学校核，单手握持时手掌可完全包覆柱身中段，不会出现硌手或滑脱的问题，柱身两端的橡胶包边突出主体金属网罩约1.2mm，平放时可避免网罩直接接触桌面造成刮擦，同时跌落时能通过橡胶形变吸收大部分冲击能量，保护内部发声单元与电路结构。

设计思路上优先还原了产品的声学结构逻辑，柱身侧面的金属出音网采用0.4mm孔径的冲孔网结构，开孔率控制在62%左右，既可以保证声波无过多遮挡向外辐射，也能阻挡日常使用中的灰尘、泼溅水滴进入腔体内部，网罩内侧贴合的防尘透声布厚度控制在0.15mm，不会对中高频声波造成过多衰减。腔体内部采用双被动辐射器搭配全频发声单元的结构布局，两个被动辐射器分别布置在柱身两端的端盖内侧，与侧置的全频单元形成倒相式声学结构，可在有限的腔体容积下提升低频下潜深度，避免小体积便携音箱低频单薄的问题。端盖位置的品牌标识采用嵌入式安装结构，标识背面设置定位柱与端盖的定位孔配合，装配时通过卡扣结构固定，不需要额外打胶，既保证了外观面的平整性，也方便后期维修拆解。

从安装边界来看，内部的电池仓、电路板固定位、发声单元安装位都设置了独立的定位筋位，电池通过泡棉胶贴合在腔体内壁的专用凹槽内，凹槽的尺寸与18650圆柱电池组的外形完全匹配，可避免设备晃动时电池移位碰撞其他元件；电路板通过三颗M2的自攻螺丝固定在腔体内部的塑料支柱上，支柱高度经过校核，保证电路板上的接口与端盖上的充电孔、按键孔位置完全对齐，不会出现按键卡滞、充电插头无法插到底的问题。机身侧面的功能按键采用一体化硅胶按键结构，硅胶件通过背部的卡扣与壳体上的开孔配合，按键下方对应电路板上的轻触开关，按键行程控制在0.8mm，按压力度维持在1.8N左右，兼顾按压反馈手感与防水密封性能。

实际使用场景中，这类便携音箱经常会遇到放置在不平整表面的情况，柱身的圆柱造型虽然容易滚动，但两端的橡胶包边做了微小的平面切边处理，当放置在倾斜角度小于15度的平面上时，设备会自动停在切边位置，不会出现滚落的情况。机身的挂绳孔设置在其中一端的端盖上，孔位内部嵌入了金属衬套，避免频繁挂取时塑料孔位开裂，挂绳孔的位置经过重心校核，悬挂时音箱的出声方向会略微朝向斜上方，保证声音可以有效传递到人耳位置，不会出现出声方向朝下导致声音发闷的问题。

结构还原过程中也重点考虑了装配工艺的合理性，整个壳体采用上下两瓣对扣的结构，对扣面设置了连续的密封胶条槽，装配时在槽内填入1mm直径的硅胶密封条，合壳后通过周圈均匀布置的卡扣与端盖的螺丝锁紧，可实现IPX5级别的防水能力，满足户外使用时泼溅水、短时淋雨的防护需求。内部的走线全部通过壳体上的走线槽固定，避免走线杂乱挤压发声单元振膜，同时在走线经过的锐边位置都做了R0.5的圆角处理，防止长期使用后线材绝缘层被磨破造成短路故障。
