窄边框全面屏平板电脑外观结构建模

日常做消费电子类外观结构建模时，这类平板模型是很典型的练习载体，很多刚接触结构建模的工程师都会从这类规则曲面、少复杂装配关系的产品入手，既能练习基础的拉伸、倒角、曲面裁切命令，也能对消费电子的尺寸边界、装配公差形成直观认知。从实际应用场景来看，这类平板模型可用于数码产品外观方案评审阶段的效果展示，也能作为周边配件设计的基准参考——比如做平板保护套、桌面支架、车载固定架的时候，都需要精准的外形尺寸作为设计依据，避免出现安装干涉、贴合度不足的问题。

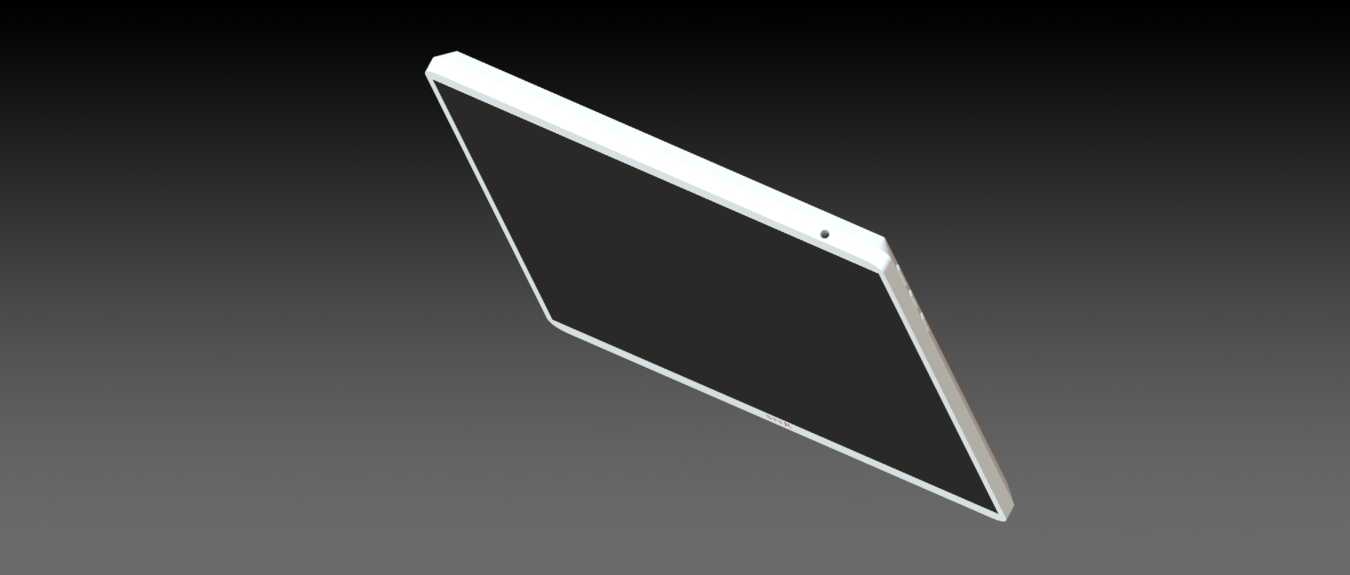

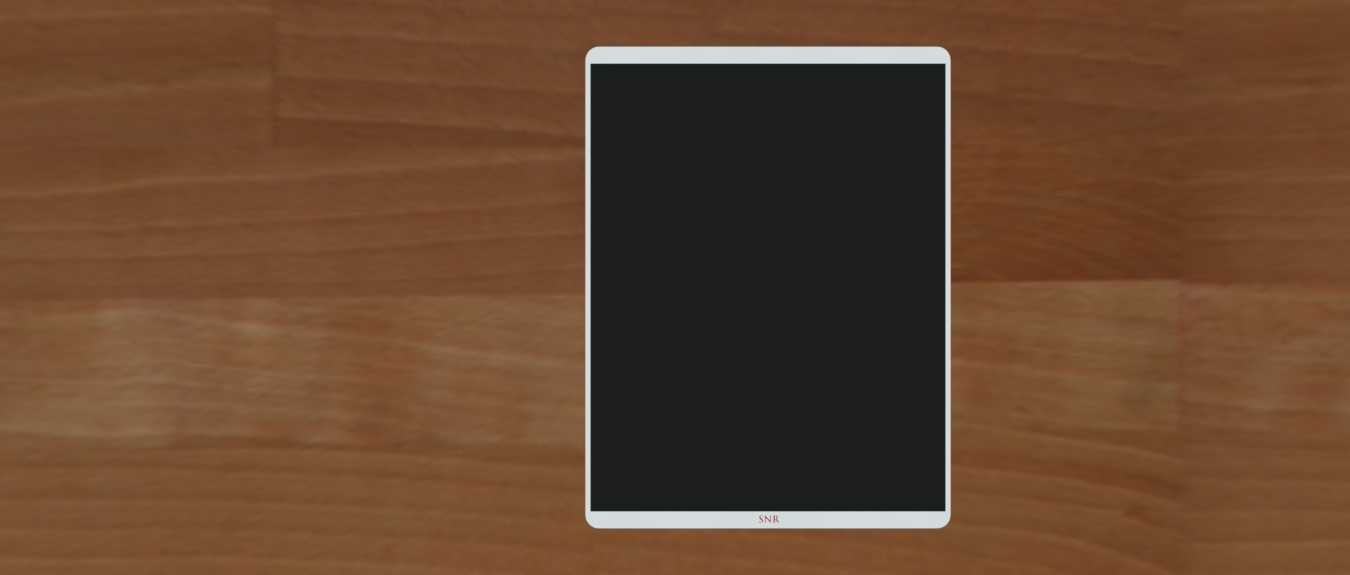

从产品功能特性来看，这个模型还原的是窄边框全面屏平板的典型形态，正面覆盖整块显示区域，边框宽度控制在手持握持不会误触屏幕的合理范围，上下边框做了等宽处理，既预留了前置摄像头、感光元件的安装空间，也保证了视觉上的对称协调性。机身整体采用直边中框设计，相比弧边中框，直边结构在建模时更容易控制拔模角度，实际生产中也能提升中框结构强度，减少跌落时的边框变形概率，同时直边设计也能让侧边按键的装配公差更容易控制，按键与中框的缝隙可以做到更均匀。

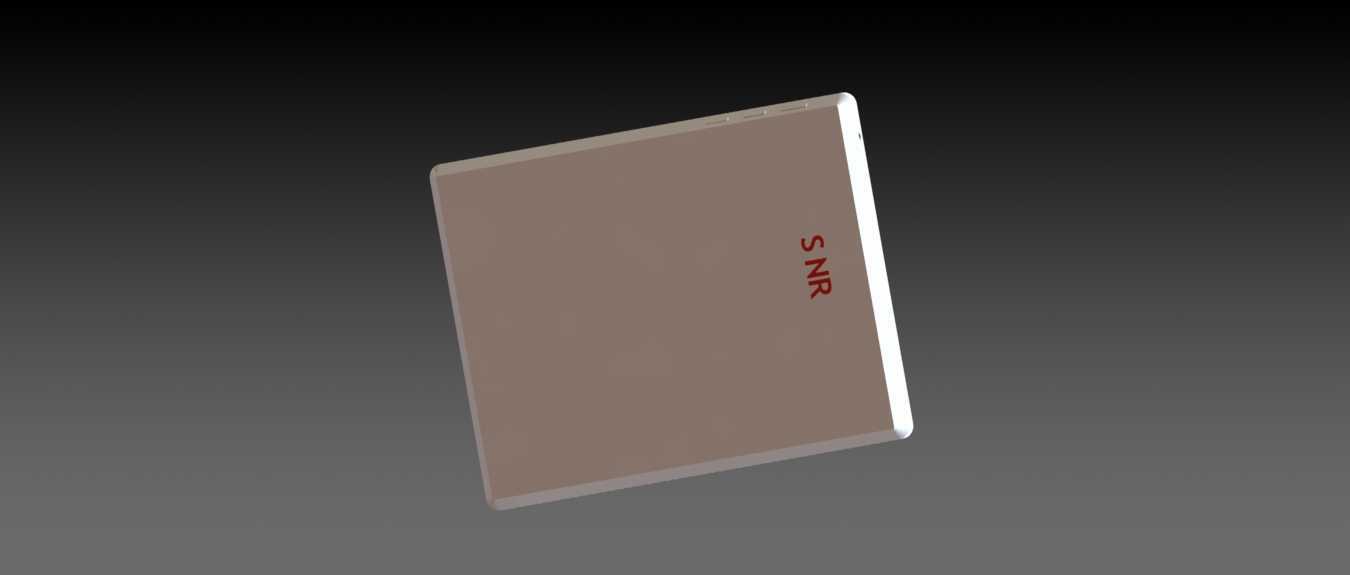

设计思路上，这个模型采用了自上而下的建模逻辑，先绘制正面的屏幕轮廓基准，确定屏幕的显示区域尺寸与边框宽度后，再向外偏移生成中框的壁厚，消费电子类产品的中框壁厚通常控制在0.8-1.2mm区间，这个厚度既能保证结构强度，也不会让整机显得过于厚重。机身背部做了微弧过渡处理，和直边中框衔接的位置做了R0.5的倒角，避免握持时出现硌手的问题，背部下方预留了品牌标识的丝印区域，位置居中靠下，符合日常手持时的视觉观察习惯。

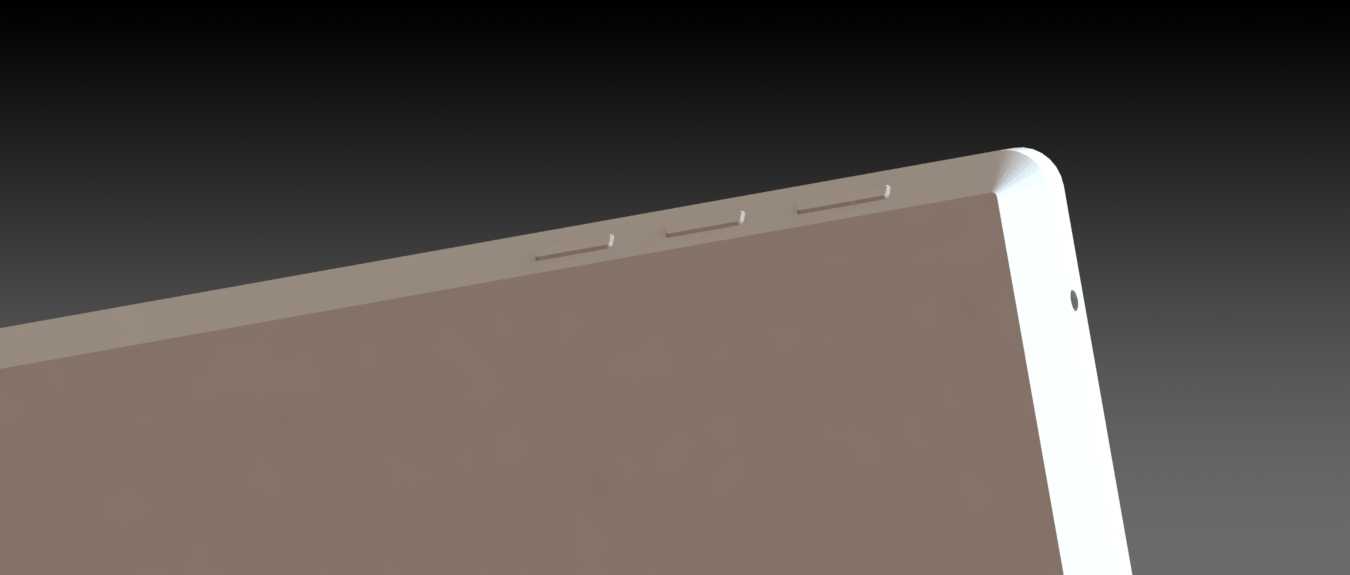

外形尺寸与安装边界方面，这类平板的长宽比通常采用16:9或者16:10的比例，适配主流的视频播放、文档阅读显示需求，整机厚度控制在7-8mm区间，兼顾电池容量与握持手感。建模时需要注意屏幕与中框的装配间隙，屏幕总成的安装台阶需要预留0.1mm的装配公差，避免屏幕装配时出现挤压碎裂的问题；侧边的电源按键、音量按键位置设置在机身右侧中框上部，符合大多数用户右手握持时的手指操作范围，按键的凸起高度控制在1.2mm左右，既保证按压时的手感反馈，也不会因为凸起过高导致平放时出现机身晃动。底部预留了扬声器开孔与充电接口的安装位置，开孔的阵列间距保持一致，既保证出声效果，也兼顾外观的整洁性。

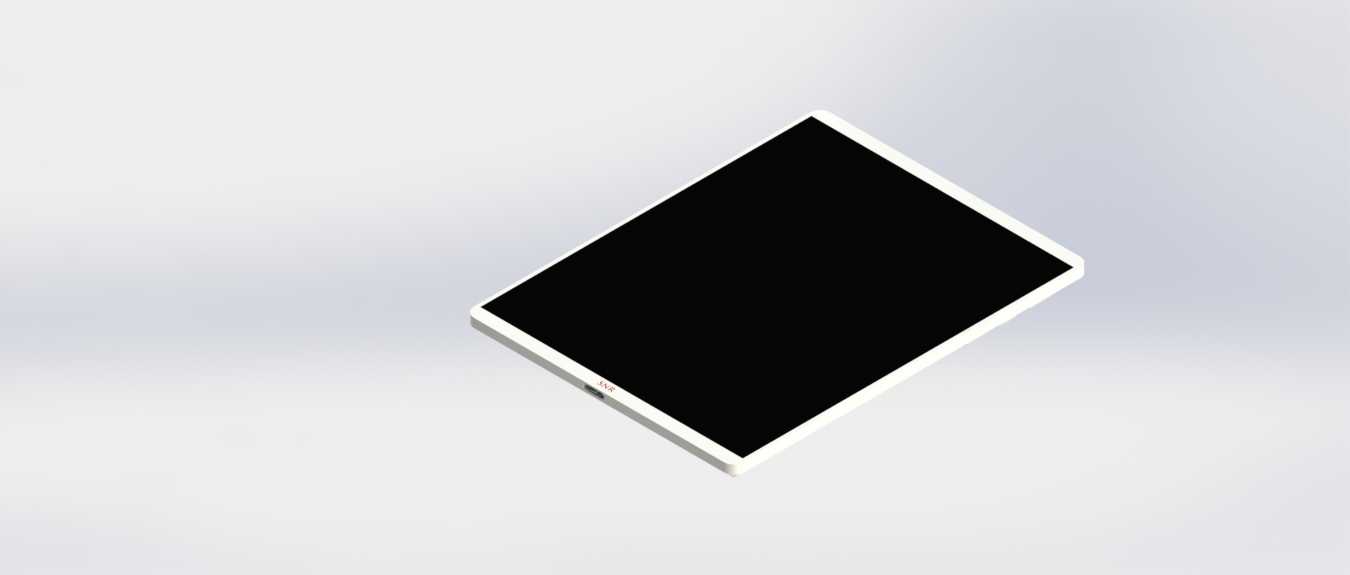

在实际建模过程中，这类产品的曲面处理不需要过于复杂的高阶曲面，重点是保证各个衔接面的曲率连续，避免出现光影断层，渲染时可以模拟金属中框的阳极氧化质感、屏幕的玻璃反光效果，更贴近真实产品的视觉表现。对于结构设计从业者来说，这类模型的建模过程可以很好地练习基准面选择、特征顺序规划、公差预留的基础能力，后续如果要做结构深化，还可以在内部添加电池仓、主板固定柱、屏幕背胶位等细节，进一步完善整机的结构设计。
