带立式圆柱座的组合式机械连接构件

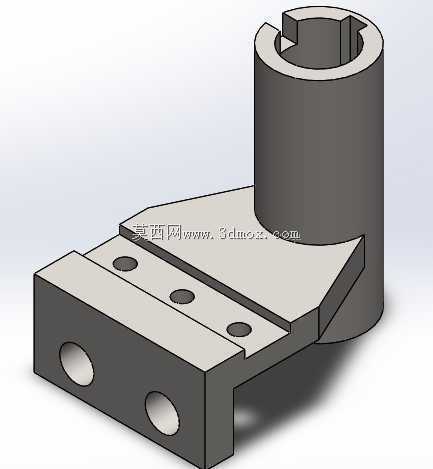

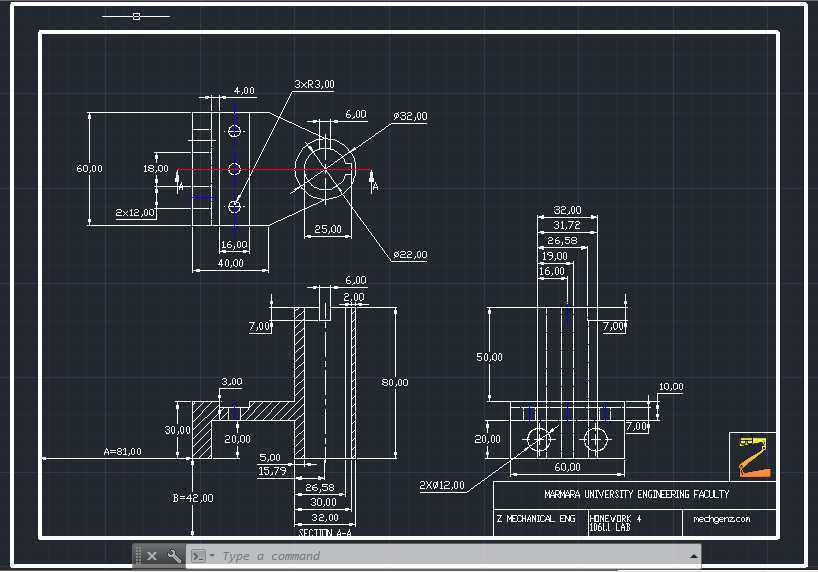

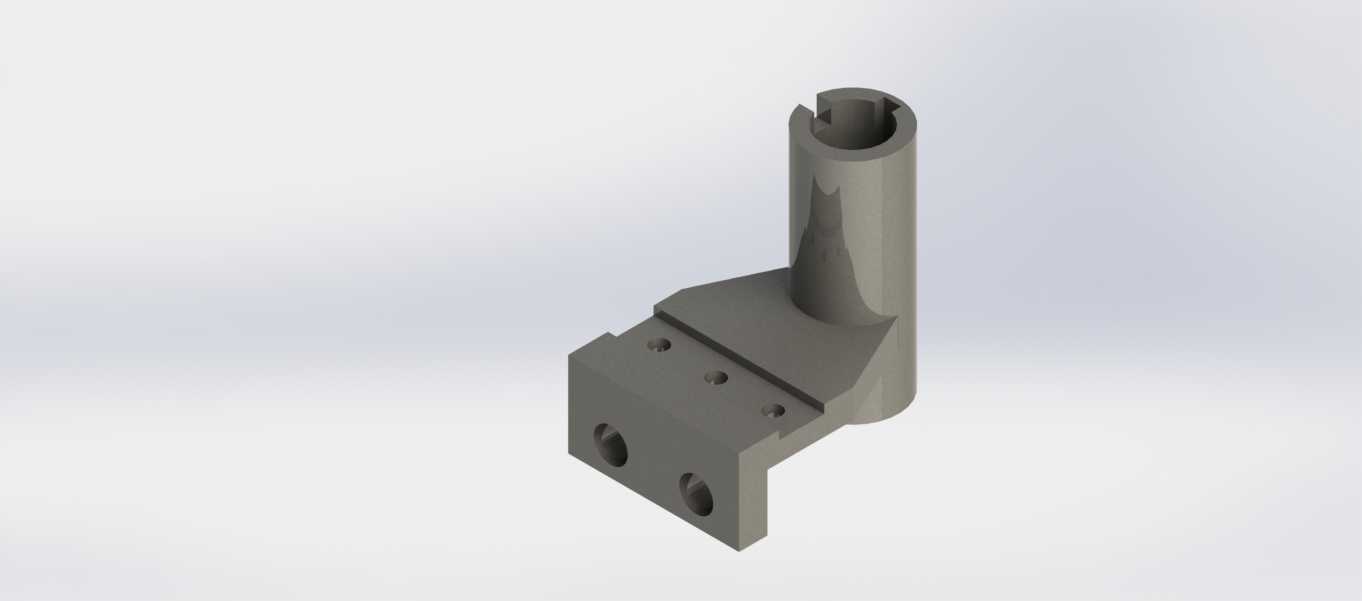

该构件属于机械传动与支撑系统中的复合连接类零件，常见于中小型自动化生产线的工位定位模块、小型专用工装的夹具转接单元，以及非标设备中需要同时实现轴类零件承托与平面安装固定的衔接位置。从结构功能来看，上部的立式圆柱筒体内壁开有对称键槽，可直接与带键的光轴、导杆类零件配合，实现周向定位，避免轴类部件在筒体内发生转动偏移，筒体上端的缺口设计可适配轴端的限位卡簧或者定位销，完成轴向位置锁定，防止轴件工作过程中出现轴向窜动。下部的安装基座采用阶梯式平板结构，基座平面上分布的三个沉孔用于穿装内六角螺栓，可将整个构件锁紧在安装平台或者设备基板上，基座侧立面开设的两个横向通孔可穿装锁紧顶丝，当上部筒体装入轴件后，可从侧面对轴件进行二次顶紧，强化连接可靠性，同时也可作为辅助销孔，穿装圆柱销实现构件与相邻部件的侧向定位。设计过程中优先考虑了加工可行性，所有外轮廓均采用直面与圆柱面组合，无复杂曲面，普通三轴铣床即可完成全部加工工序，筒体与基座的衔接位置做了斜向加强筋过渡，可在不额外增加整体壁厚的前提下提升结构抗扭强度，避免设备运行过程中受侧向载荷时衔接位置出现断裂。安装边界方面，基座底面为全平面设计，要求安装基板的对应位置平面度不低于0.05mm，保证安装后构件无倾斜，上部筒体的轴线与基座底面垂直度公差控制在0.02mm以内，确保装入的轴件与安装面保持垂直，避免轴件运行时出现卡滞。实际应用中，这类构件可替代传统的分体式轴座加安装板的组合方案，减少零件装配累计误差，同时压缩安装空间，在紧凑布局的非标设备中优势明显，比如在小型物料推送机构中，该构件可同时承托推送导杆与安装推送气缸的转接支架，无需额外设计多层转接板，降低整体结构复杂度。
