可调式虹膜光圈机械结构设计

在光学实验光路调节、流体管路通径控制、精密设备通风量调节这类需要连续改变通光/通流孔径的场景里，这类虹膜式光圈结构是应用非常广泛的机械构件。不同于固定孔径的孔板或者单闸板的截断式阀件，这种多叶片联动的虹膜结构可以在不改变整体安装位置的前提下，通过旋转外圈的驱动环，实现中心通径从完全闭合到最大开度的连续无级调节，调节过程中中心孔始终保持近似正圆的形态，不会出现偏置或者异形遮挡的问题，这一点对于光路校准、流体稳流的场景来说至关重要。

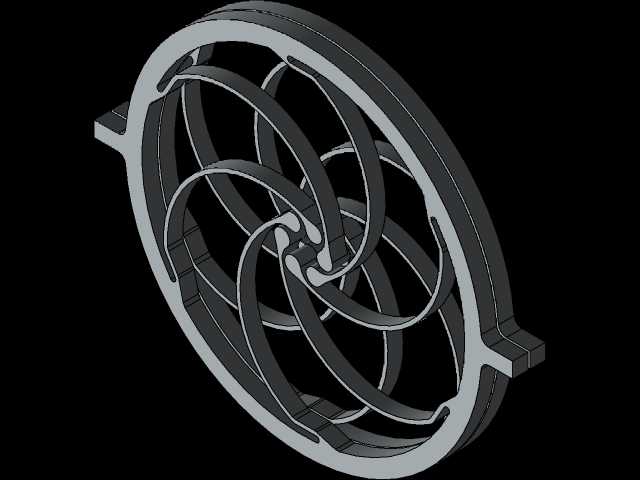

从结构设计逻辑来看，这套光圈采用了多组弧形叶片层叠排布的方案，每一片叶片的一端通过定位销铰接在固定的基座环上，另一端的驱动销嵌入到旋转驱动环对应的弧形导槽内，当驱动环绕中心轴线转动时，导槽会带动所有叶片同步绕自身的铰接点摆动，多片叶片的内边缘共同围合出中心的可变通径。设计时需要严格计算每片叶片的轮廓曲线，既要保证在最小开度时叶片之间完全贴合无间隙，也要保证在最大开度时叶片不会互相干涉卡滞，同时导槽的曲线行程要匹配叶片的摆动角度，避免驱动过程中出现死点或者滑动摩擦过大的问题。层叠的叶片之间需要预留合理的间隙，既要保证转动灵活无卡涩，也要避免间隙过大导致漏光或者流体泄漏，针对不同的应用场景，叶片可以选择金属薄板冲压成型或者硬质工程塑料注塑加工，接触摩擦面可以做抛光或者自润滑处理，降低反复调节的磨损量，提升结构的使用寿命。

安装边界方面，这套结构整体为薄型圆环构型，两侧带定位安装凸耳，凸耳上预留有安装固定孔，可以直接通过螺栓固定在设备的安装法兰或者基座平面上，不需要额外设计复杂的转接支架。整体厚度方向的尺寸非常紧凑，不会占用过多的轴向安装空间，对于安装空间受限的光学仪器、小型流体管路来说适配性很强。驱动端可以根据使用需求搭配手动拨杆、步进电机或者旋转电磁铁，实现手动调节或者电控自动调节，不需要对主体结构做大幅修改，只需要在驱动环上对应设计驱动接口即可。

实际使用过程中，这种结构的调节扭矩非常均匀，因为所有叶片的受力是对称分布的，不会出现单侧受力卡滞的问题，调节过程的阻尼感一致，操作人员可以很精准地控制开度大小，不会出现调节过冲或者开度跳变的情况。在光学设备中使用时，叶片的内边缘需要做消光发黑处理，避免反光影响光路成像质量；在流体管路中使用时，叶片接触面可以增加密封涂层，提升闭合状态下的密封性能；在通风调节场景中，可以适当放大叶片间隙降低调节阻力，适配大流量通风的使用需求。设计建模过程中需要重点做运动干涉仿真，模拟从全闭到全开的整个行程中每一片叶片的位置，检查是否存在叶片碰撞、驱动销脱出导槽的问题，同时要验证不同加工公差下的装配可行性，避免因为零件加工误差导致整体结构无法组装。
