法兰连接手轮驱动截止阀结构设计

在化工流体输送、市政给排水、工业循环水系统、中小型热力管网的支路管段中，这类法兰连接的手轮驱动截止阀是应用频次极高的截断类管路部件，核心作用是通过手动操作实现管路内流体的通断控制，相比闸阀它具备更可靠的密封性能，相比蝶阀它能承受更高的管路压力，适合用在需要频繁启闭、对截断密封性有明确要求的工况场景，不适合作为调节流量的节流元件长期使用，避免阀瓣长期受介质冲蚀出现密封面磨损泄漏。

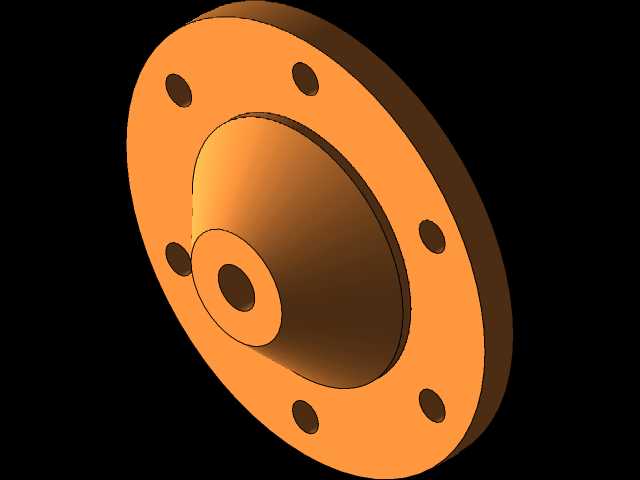

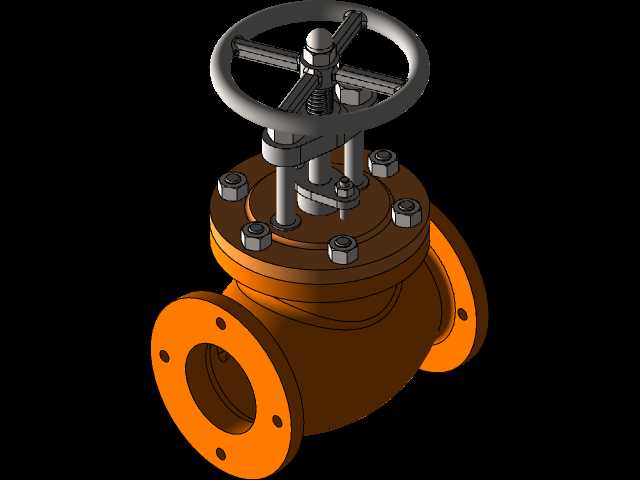

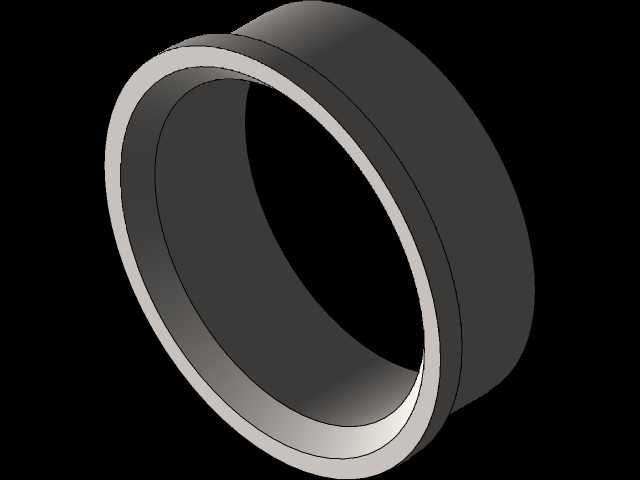

从结构设计逻辑来看，整个模型完全遵循直通式截止阀的经典布局，介质从阀体一侧法兰进入，经过阀座与阀瓣形成的密封副后从另一侧法兰流出，手轮布置在阀体顶部垂直方向，通过阀杆的升降带动阀瓣完成启闭动作。建模过程中优先确定了阀体的核心流道尺寸，两端法兰的螺栓孔分布、密封面凸台尺寸完全匹配同压力等级的管路法兰标准，确保安装时能直接与现有管路法兰对接，不需要额外加工转接件；阀体中部的中腔位置设计了带均布螺栓孔的阀盖连接法兰，通过六角螺栓实现阀盖与阀体的压紧连接，两者之间预留了密封垫片的安装槽位，避免中腔出现介质外漏。

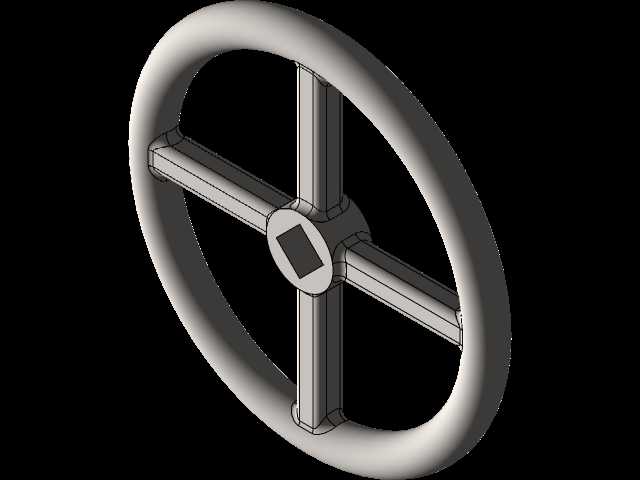

上部操作机构的设计完全贴合手动操作的实际需求，手轮采用轮辐式结构，外径尺寸匹配常规手动操作的力臂要求，操作人员不需要借助额外加力杆就能完成额定压力下的启闭动作；阀杆采用梯形螺纹传动，螺纹段设置在阀盖上部的填料函区域上方，避免介质长期接触螺纹造成腐蚀卡涩，填料函位置预留了填料压盖的安装空间，可通过压紧填料实现阀杆活动部位的动密封，防止介质沿阀杆间隙向外渗漏。阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣可以微量调整角度，确保与阀座密封面完全贴合，避免出现偏磨导致密封失效。

安装边界方面，该截止阀属于直通式结构，安装时需要保证手轮垂直向上，预留足够的顶部操作空间，满足手轮旋转、后期填料更换、螺栓紧固的操作需求；两端法兰的连接面平行度公差需要控制在标准允许范围内，避免强行对接造成阀体应力变形；管路支撑点需要设置在靠近阀体两端的位置，避免阀门长期承受管路的弯曲应力，造成法兰密封面泄漏或者阀体开裂。

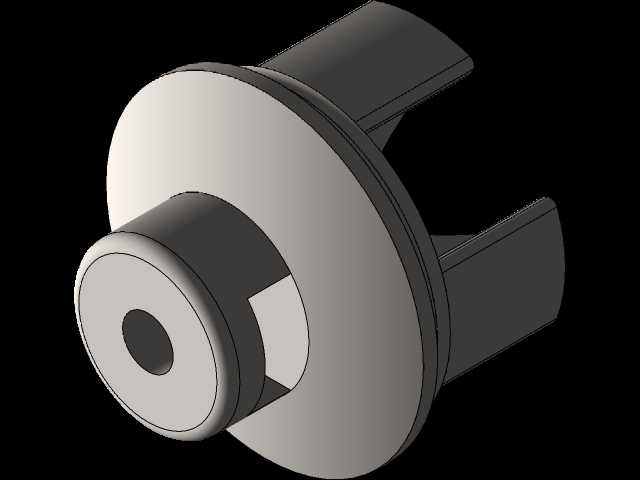

建模过程中对各个配合部件的公差配合做了对应预留，阀杆与阀盖的导向段采用间隙配合，保证阀杆升降顺畅无卡滞；阀瓣的导向筋与阀体中腔的导向槽对应设置，避免启闭过程中阀瓣出现旋转磨损密封面；所有螺栓连接的位置都预留了标准螺栓的安装空间，确保实际装配时螺栓能顺利穿入并完成紧固。整个模型的结构完全还原了实际工业截止阀的装配关系，没有做过度简化，各个部件的连接关系、运动逻辑都和实物保持一致，可用于学习截止阀的装配逻辑、结构原理，也可作为管路系统三维布置时的通用阀门元件使用，帮助设计人员快速完成管路布局的干涉检查、安装空间校验。
