深沟球滚动轴承三维结构设计

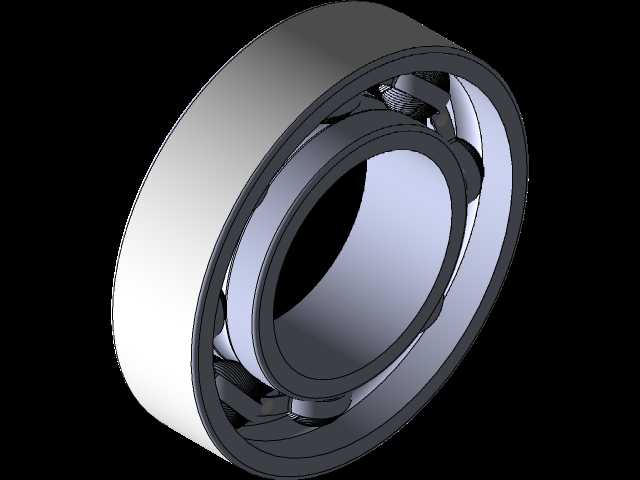

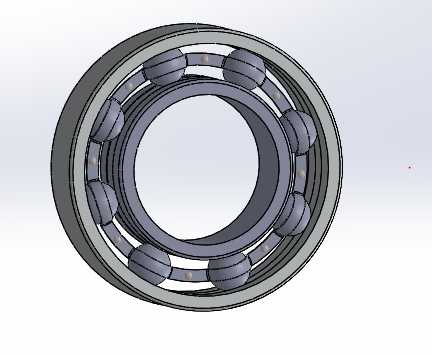

在各类旋转传动机构的设计环节中，支撑类零部件的选型与结构匹配直接决定整套设备的运行稳定性与维护周期，深沟球轴承作为应用覆盖范围最广的滚动支撑元件，其三维结构的精准建模是开展轴系装配校核、运动干涉排查、载荷分布仿真的核心基础。本次建模的深沟球轴承采用最经典的单列向心结构设计，整体由内圈、外圈、球形滚动体、冲压保持架四个核心部分组成，建模过程完全遵循通用滚动轴承的结构设计规范，各部件的配合间隙、滚道曲率、滚动体排布密度均参照常规工业级轴承的通用参数设定，可直接用于常规转速、中等载荷工况下的轴系装配设计参考。

从实际应用场景来看，这类轴承几乎覆盖了所有存在旋转运动的工业设备领域：小到家用电机、办公设备的转轴支撑，大到工业泵组、输送线辊筒、中小型减速机的输入输出轴定位，甚至部分轻工机械、仪器仪表的精密旋转机构，都能见到同结构轴承的身影。它的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的双向轴向载荷，相比滑动轴承结构，这类滚动轴承的启动摩擦阻力更小，运转精度保持性更好，维护更换的便捷性也更高，是中低载荷、常规转速传动场景下的首选支撑元件。

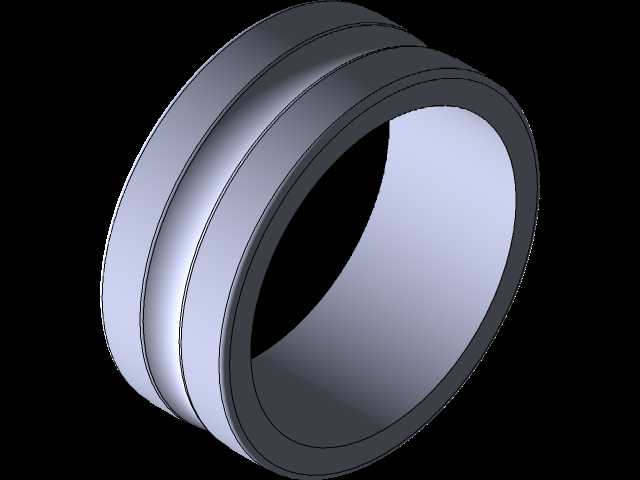

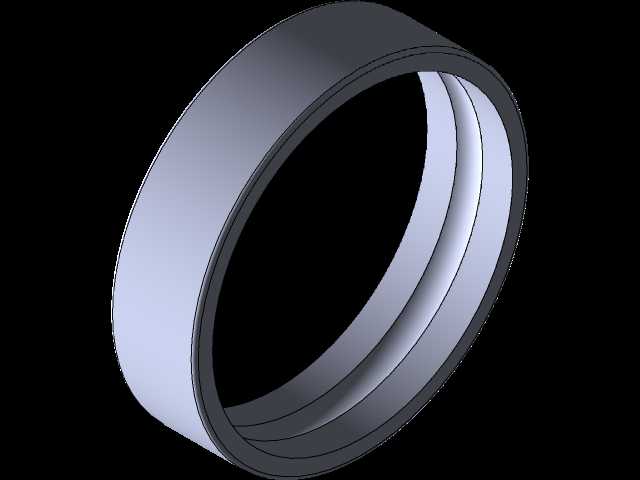

在结构设计思路上，建模时首先确定内圈的内孔直径作为安装基准尺寸，这个尺寸直接与待支撑的轴径形成过渡配合，建模时预留了合理的配合公差带参考空间，方便设计人员根据实际载荷特性调整配合松紧度。内圈外侧的滚道采用圆弧曲面设计，滚道的曲率半径略大于球形滚动体的半径，这个曲率差是保证滚动体在滚道内顺畅滚动、同时均匀承受接触应力的关键，曲率差过大会导致接触应力集中，缩短轴承使用寿命，曲率差过小则会增大滚动摩擦阻力，提升运转温升。外圈的外圆柱面是轴承的安装定位面，与轴承座的安装孔形成配合，建模时同样参照通用安装规范设定了基准尺寸，外圈内侧的滚道与内圈滚道保持同轴度，保证所有滚动体在滚道内的受力均匀。

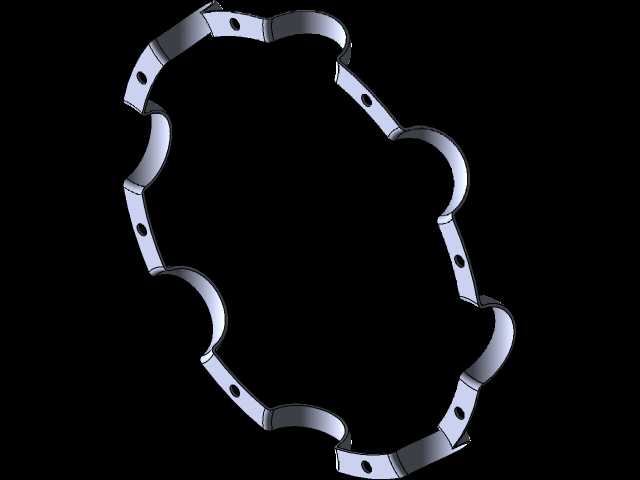

球形滚动体的数量与直径是根据轴承的额定载荷需求匹配的，建模时按照等间距排布的原则，在内外圈滚道形成的环形空间内均匀布置滚动体，相邻滚动体之间预留足够的间隙避免运转时发生相互摩擦碰撞。保持架采用浪形冲压结构，这种结构的重量轻、占用空间小，能够精准分隔每一颗滚动体，引导滚动体在滚道内正常运转，同时储存少量润滑脂，降低滚动体与保持架之间的磨损。建模时保持架的兜孔与滚动体之间预留了合理的活动间隙，既不会因为间隙过大导致滚动体窜动，也不会因为间隙过小卡滞滚动体的正常滚动。

从安装边界来看，这类轴承的轴向定位通常采用轴用弹性挡圈、孔用弹性挡圈或者轴肩、轴承座台肩的方式实现，建模时内圈的轴向宽度、外圈的轴向宽度均参照通用标准设定，方便设计人员匹配对应的定位元件尺寸。在装配校核环节，通过三维模型可以直观检查轴承安装后与周边轴肩、端盖、密封件的间隙是否合理，是否存在装配干涉，同时可以模拟轴系运转时轴承的偏角补偿能力——这类深沟球轴承具备一定的调心性能，当轴系存在小角度的安装对中误差时，仍可正常运转，不会出现卡滞或异常磨损。

在实际工程应用中，设计人员选用这类轴承时，通常需要结合轴系的径向载荷大小、轴向载荷占比、运转转速范围、安装空间尺寸等参数综合确定轴承的具体型号，而精准的三维模型可以帮助设计人员在方案阶段就完成安装空间的预留、配合尺寸的匹配，减少后续样机试制阶段的尺寸修改工作量。建模过程中对各部件的圆角、倒角等工艺结构也做了还原，比如内圈、外圈的安装引导倒角，滚动体与滚道接触边缘的应力释放圆角，这些细节结构虽然不影响整体装配关系，但却是实际加工、安装过程中必不可少的工艺特征，忽略这些细节往往会导致装配时出现棱边卡滞、应力集中等问题。

此外，模型的结构拆分完全按照实际轴承的装配顺序设定，设计人员可以通过模型直观了解轴承的装配流程：先将保持架的一半与内圈定位，依次装入所有滚动体，再扣合另一半保持架并完成铆接，最后将外圈加热膨胀后套装到装好滚动体的内圈组件外侧，冷却后即可形成完整的轴承总成。这种结构还原可以帮助刚入行的结构设计人员快速理解滚动轴承的装配逻辑，在后续设计轴承安装结构时，充分考虑轴承的装配工艺性，预留足够的装配操作空间，避免出现设计完成后无法顺利装配的问题。对于需要开展有限元分析的场景，这个模型的各部件曲面连续无破面，可直接导入仿真软件划分网格，开展接触应力分析、寿命计算、温升仿真等工作，为轴系的可靠性设计提供基础模型支撑。
