垂直安装式双轴太阳跟踪装置结构设计

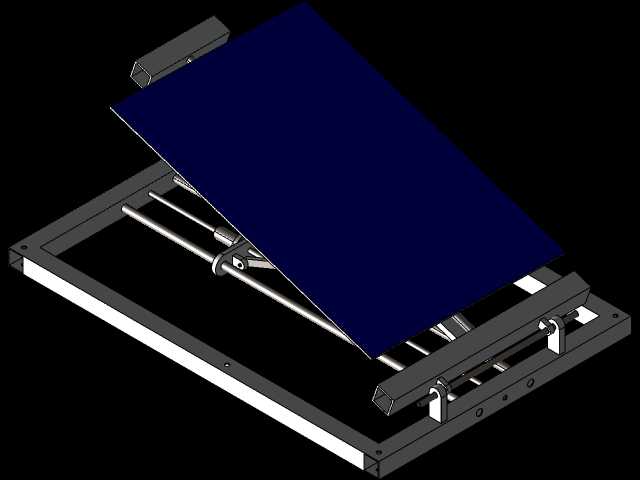

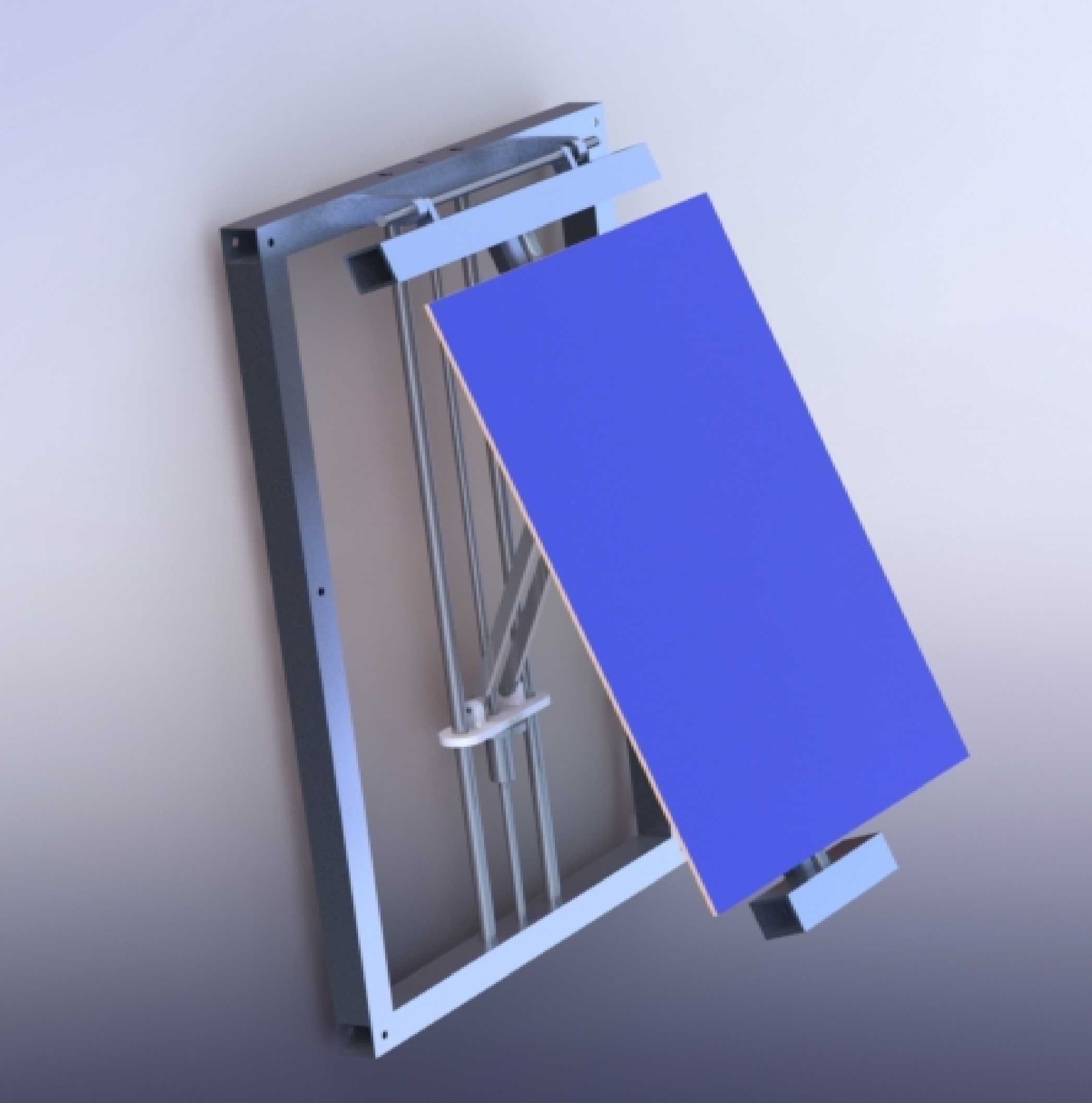

这款垂直安装的双轴太阳跟踪装置，主要适配城市建成区的分布式光伏部署场景，区别于地面电站常用的平单轴、斜单轴跟踪支架，它采用贴附立面的安装逻辑，能直接固定在建筑外墙、阳台外侧、高架隔音屏障等垂直载体上，解决城市高密度区域光伏铺设可用平面面积不足的痛点。从结构功能来看，装置通过两个正交方向的角度调节机构，实现光伏面板的方位角与高度角双维度联动，可实时追踪太阳在天球上的运行轨迹，相比固定倾角的立面光伏板，能有效提升早晚低角度光照时段的受光效率，减少光线入射角度过大带来的发电损失。设计过程中优先考虑了城市安装的边界限制，整体外框采用矩形框架式承载结构，所有运动构件都收纳在框架轮廓内部，没有外凸的悬臂结构，避免安装后超出建筑立面的安全管控范围，同时降低高空坠物的风险。传动部分采用剪叉式连杆搭配直线驱动的组合方案，没有外露的齿轮、链条传动结构，一方面能减少城市扬尘、降雨带来的传动件磨损，另一方面也能避免外露运动部件对运维人员造成机械伤害。面板承载部分采用压块式固定结构，可适配常规尺寸的晶硅光伏面板，安装时不需要对面板边框做额外打孔改造，降低现场装配的工作量。装置的俯仰调节范围经过针对性优化，适配垂直安装基面的使用需求，不会出现调节过程中面板与安装墙面发生干涉的情况，方位角调节范围覆盖从日出到日落的太阳方位变化区间，同时设置了机械硬限位，避免超程运行导致的线缆拉扯、结构磕碰问题。框架主体采用型材拼接结构，所有连接点位都做了沉头处理，外表面无突出的螺栓头，既可以降低风阻，也能减少积灰积水带来的连接件锈蚀风险。考虑到城市户外使用的环境要求，整体结构做了等强度设计，在满足风载、雪载承载要求的前提下，尽可能压缩框架的截面尺寸，减少装置自身重量，降低对安装基面的载荷要求，适配老旧建筑外墙、轻型阳台护栏等低载荷安装场景。布线通道集成在框架型材的空腔内部，光伏线缆与驱动控制线都从内部走线，没有外露的走线槽，既提升了整体外观的整洁度，也能避免线缆长期受紫外线照射出现老化开裂的问题。
