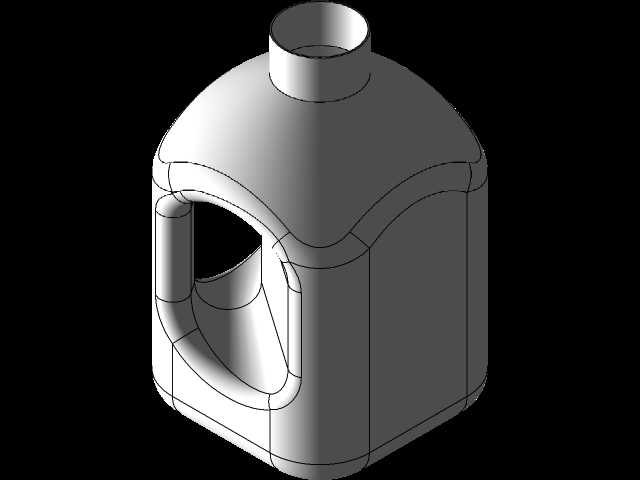

带一体化把手大容量储液塑料壶结构设计

　　从结构设计逻辑来看，壶身采用近似方倒圆的主体轮廓，是在兼顾吹塑工艺成型性的同时，最大化提升单位仓储空间的利用率——纯圆形截面的壶身虽然吹塑成型时壁厚均匀性更好，但堆码时相邻容器的间隙过大，仓储容积率会降低20%以上，而方倒圆的截面在四个转角处做R30以上的圆弧过渡，既避免了吹塑时转角位置料流堆积导致的壁厚不均，也能让堆码时的贴合度更高，相同托盘面积下的存储量提升明显。一体化的把手结构是这类储液壶设计的核心难点，把手与壶身的连接位置不能做直角过渡，必须做连续的圆弧顺滑衔接，一方面是吹塑过程中料坯在该位置不会因为拉伸过快出现薄化破洞，另一方面是满液状态下提拿时，应力会顺着圆弧面分散到壶身侧壁，不会在把手根部出现应力发白甚至断裂的问题。日常民用与小型商用场景里，这类带一体化把手的储液塑料壶是液体分装、周转存储的核心载体，不管是车用机油分装、家用饮用水存储、餐饮行业散装食用油转运，还是日化清洁液的大容量包装，都能看到这类结构的身影。不同于薄壁一次性饮料瓶，这类储液壶的壁厚设计会根据盛装液体的密度做梯度调整，盛装高密度油品时，壶身底部转角位置的壁厚会比侧壁厚15%左右，避免堆码时底部应力集中出现开裂。把手的内孔尺寸按照成年人手掌握持的人机尺寸设计，预留了足够的穿戴劳保手套操作的空间，即使冬季佩戴厚棉手套也能顺利穿入握持，不会出现卡手的情况。壶口位置采用标准的外螺纹结构，适配通用的螺旋密封盖，螺纹段的长度设计兼顾了密封可靠性与拧盖便捷性，螺纹起始端做了导向倒角，自动灌装线上的旋盖设备可以快速对位，不会出现错牙滑丝的问题。壶口根部做了一圈凸起的限位环，旋盖时密封圈压到该位置即可达到额定密封扭矩，避免过度旋盖导致的螺纹崩裂。

　　壶身顶部靠近壶口的位置做了微向内凹的坡面，倾倒液体时液流会顺着坡面导向流出，不会出现沿壶身外壁淌流的挂液问题，这个坡面的倾斜角度经过反复验证，控制在12度到15度之间，角度过小会导致液流流速慢容易挂壁，角度过大则会在吹塑时导致顶部位置料厚过薄，堆码时容易出现凹陷变形。壶身底部做了内凹的防滑底脚，五个底脚均匀分布在底部轮廓上，放置在略有倾斜的台面时也能保持稳定，不会出现滑转倾倒，底脚的高度控制在3mm左右，既可以让底部与台面之间留出微小间隙，避免台面残留的积液长时间浸泡壶底导致材料老化，也不会因为底脚过高导致整体重心上移影响放置稳定性。

　　从安装与适配边界来看，这类储液壶的最大外轮廓尺寸适配常规的家用储物柜层板间距，也能顺利放入普通乘用车的后备箱储物槽，不需要额外调整存储空间。壶身侧壁没有做外凸的冗余结构，自动贴标工序中标签可以平整贴合在侧壁平面上，不会因为曲面起伏导致标签起皱脱落。材料选用方面，根据盛装介质的不同可以适配食品级PE或者耐油HDPE，结构本身不需要做额外改动，只需要调整吹塑工艺参数即可满足不同介质的兼容需求。在结构强度验证环节，满液状态下从1.2米高度自由跌落至水泥地面，壶身的焊缝位置、把手连接位置、壶口螺纹位置都不会出现渗漏，满足日常周转运输的强度要求。

　　堆码测试时，满壶状态下三层堆码持续72小时，壶身的变形量控制在2%以内，卸去载荷后可以完全回弹，不会出现不可逆的凹陷变形。这类结构的设计没有冗余的复杂特征，所有曲面、转角、连接结构都同时服务于工艺成型、使用体验、结构强度三个核心目标，没有为了外观造型牺牲功能可靠性，是民用储液容器里经过长期市场验证的成熟结构方案，做同类产品的结构迭代时，可以在这个基础结构上根据具体的盛装介质容量、使用场景做局部尺寸调整，不需要推翻整体结构逻辑，能够大幅缩短开发周期，降低开模试错的成本。
