六叶轴流散热风扇叶片结构设计

日常做结构设计时，轴流类散热风叶的曲面建模是很考验曲面把控能力的环节，这类叶片的应用场景覆盖极广，小到桌面电子设备的散热模组、工业机柜的通风排热，大到冷却塔通风、农业烘干设备的送风单元，都能见到这类多叶轴流结构的身影。不同于离心风叶侧重风压输出，轴流风叶的核心作用是在低阻力工况下推动大流量空气沿轴向流动，完成热量置换或者定向送风，叶片的曲面弧度、叶尖扭转角度、叶片数量的匹配，直接决定了运行时的风量、噪音值以及能效表现。

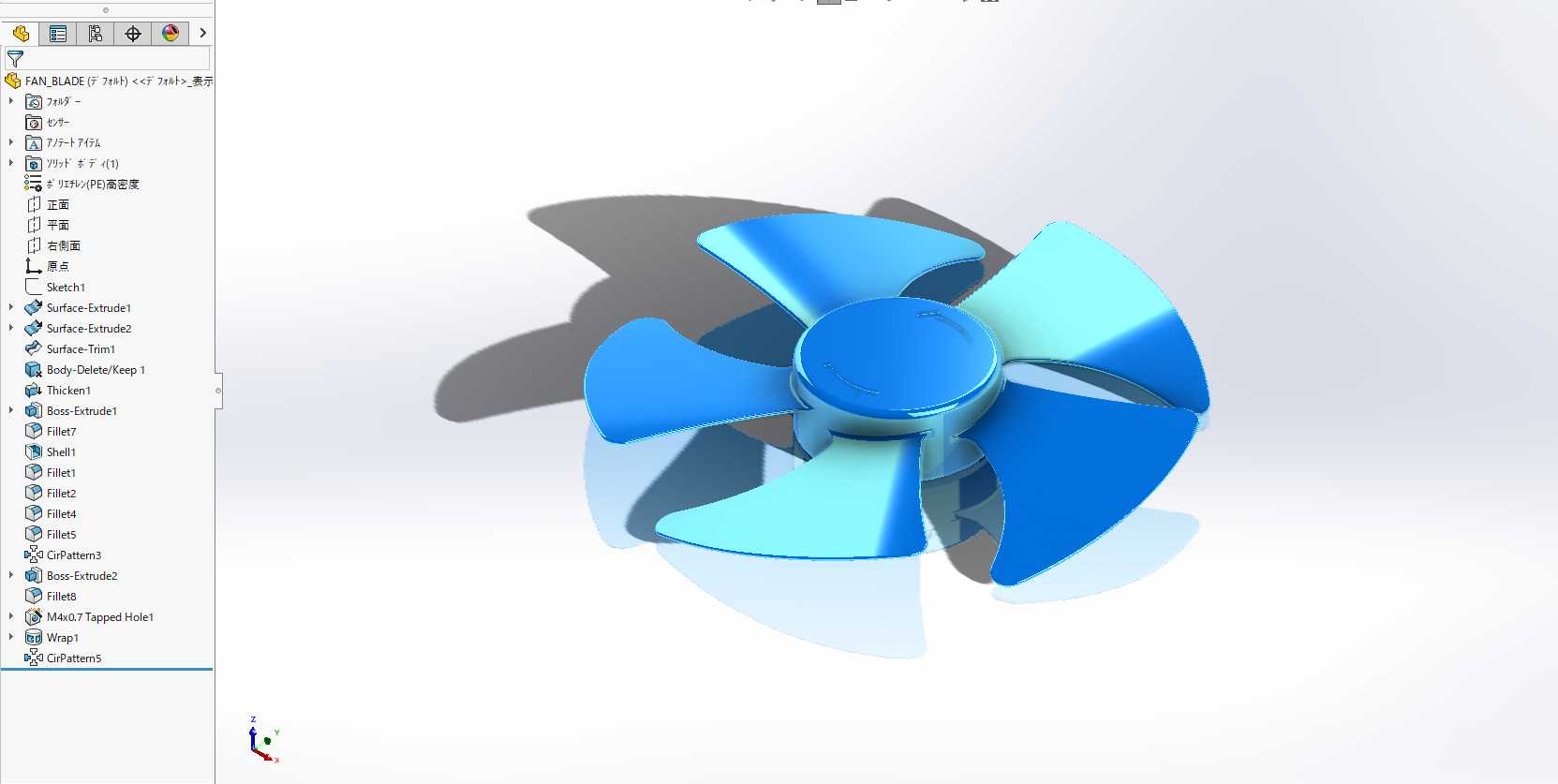

这次的六叶结构设计，首先是从气动效率层面做的考量：对比常见的三叶、五叶结构，六叶布局在相同转速下能切割更均匀的空气流场，减少叶道之间的涡流紊流，降低运行时的气动噪音，同时每片叶片的负载相对更低，长期运行的结构稳定性更好。建模过程中先确定轮毂的基准直径，轮毂作为整个风叶的安装基体，中心预留的安装孔位要匹配常规电机输出轴的配合公差，轮毂的外圆和叶片根部做了大圆角过渡，避免应力集中——很多量产风叶在高速运转时出现根部断裂，大多是过渡圆角不足导致的应力集中问题，这个细节在建模阶段就要提前规避，不能等后续做仿真才补改结构。

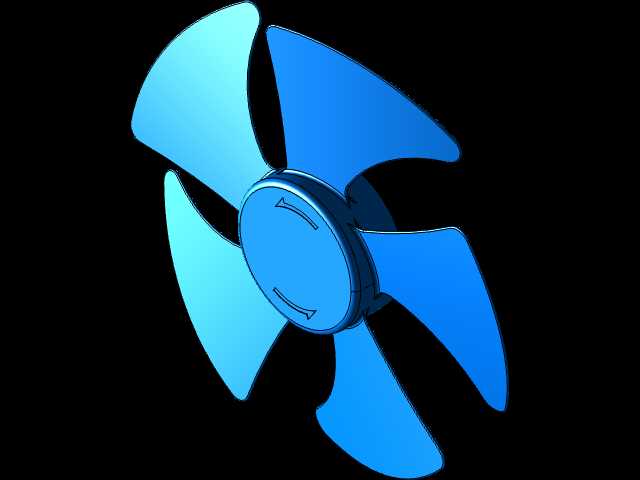

叶片的曲面设计采用变截面扭转思路，从根部到叶尖的安装角逐渐减小，根部靠近轮毂位置线速度低，用较大的安装角保证足够的气流推动能力，叶尖位置线速度最高，减小安装角能避免叶尖处气流分离，减少能量损耗。叶片的前缘做了小圆弧钝化处理，后缘则保持相对锐利的切边，这样的处理能让气流更顺畅地附着在叶片型面上，降低附面层分离带来的效率损失。六片叶片沿轮毂圆周方向均布，相邻叶片的夹角保持60度，动平衡配重的基准面选在轮毂的下端面，后续做动平衡校正时可以直接在轮毂端面或者叶尖位置做去重处理，不需要额外设计配重凸台，简化后续加工工序。

从安装边界来看，这类风叶的外径尺寸适配常规的圆形风罩安装位，叶片和外围风罩的间隙控制在合理范围，间隙过大会产生回流损失降低风量，间隙过小则容易因为安装同轴度误差出现叶尖擦碰风罩的问题。轮毂中心的安装孔设计了D型切边，和电机轴的D型轴段配合，能传递更大的扭矩，避免高速运转时风叶和电机轴之间出现打滑空转。叶片的厚度从根部到叶尖逐渐减薄，根部厚度保证足够的结构强度，承受运转时的离心力和气动力载荷，叶尖厚度减薄既能降低转动惯量，减少电机启动时的负载冲击，也能进一步优化叶尖处的气流状态。

实际选型应用时，这类六叶风叶适合对噪音控制有要求的通风散热场景，比如工业控制柜的顶部排热、新风系统的送风末端、小型制冷设备的冷凝器散热，相比少叶片的结构，相同风量下它可以用更低的转速运行，间接降低了电机的运转噪音和轴承磨损速度。建模过程中要注意叶片曲面的光顺性，每一段截面线的曲率要连续，不能出现突兀的折角，否则不仅会增加后续模具开模的难度，量产出来的风叶也会因为曲面不连续产生额外的气动噪音。另外叶片的表面拔模角度要提前考虑，不管是做注塑量产还是3D打印手板验证，合理的拔模角度能避免脱模时出现叶片变形，保证成型后的叶片型面和设计数模一致。

做这类风叶设计的时候，不能只盯着外观曲面的流畅度，还要结合实际装配的公差要求，比如轮毂内孔和电机轴的配合公差选过渡配合，既保证安装时的便利性，又能避免运转时出现同轴度偏差带来的振动。叶片的重心位置要尽量靠近轮毂的回转中心，减少初始动不平衡量，后续做动平衡校正时的去重量就能控制在很小的范围，不会破坏叶片本身的结构强度。很多新手做风叶建模时容易忽略叶尖和轮毂的相对位置关系，导致风叶安装后和后方的导风结构出现干涉，所以在建模阶段就要把安装后的轴向尺寸链算清楚，轮毂的轴向长度、叶片的轴向投影宽度，都要和配套的电机、风罩、导风圈的尺寸匹配，保证装配后各部件之间留有足够的安全间隙。
