内螺纹连接90度管道弯头结构设计

　　在民用给排水、化工流体输送、暖通空调管路布设、小型液压回路搭建等场景中，管路走向需要根据安装空间做转向调整时，90度内螺纹弯头是应用频次极高的连接件。这类弯头不需要额外焊接工序，仅通过两端的内螺纹结构就能和同规格的外螺纹管道直接旋接固定，安装效率高，后期维护拆卸也十分便捷，尤其适合现场不具备动火作业条件的管路改造项目。从结构设计层面来看，这款弯头采用等径90度转弯结构，两端接口的螺纹规格完全一致，转弯处的流道做了圆弧过渡处理，没有直角突变的结构，能最大程度降低流体流经转弯位置时的局部阻力损失，减少管路系统的压力损耗，同时也能避免流体中携带的固体杂质在转弯处沉积堵塞，提升管路长期运行的稳定性。

　　弯头两端的螺纹采用标准管螺纹设计，牙型角度和螺距符合通用管路连接标准，和市面上同规格的镀锌钢管、PPR外螺纹接头、铜质管路配件都能实现可靠配合，螺纹段的长度经过合理计算，既保证旋接后有足够的啮合牙数满足密封和连接强度要求，又不会因为螺纹过长导致安装时旋入过量顶坏弯头内部流道。弯头的外壁在转弯位置做了加厚处理，因为管路转弯位置是流体压力冲击的集中区域，加厚的外壁结构能提升弯头的承压能力，避免长期受流体压力冲击出现开裂渗漏的问题，外壁靠近两端接口的位置设计了一圈凸起的限位挡边，安装时可以借助管钳卡在挡边位置施加旋紧力矩，不会因为夹持位置打滑损坏螺纹结构，同时挡边也能作为管道旋入深度的限位标识，避免安装时管道旋入过深挤占内部流道空间。

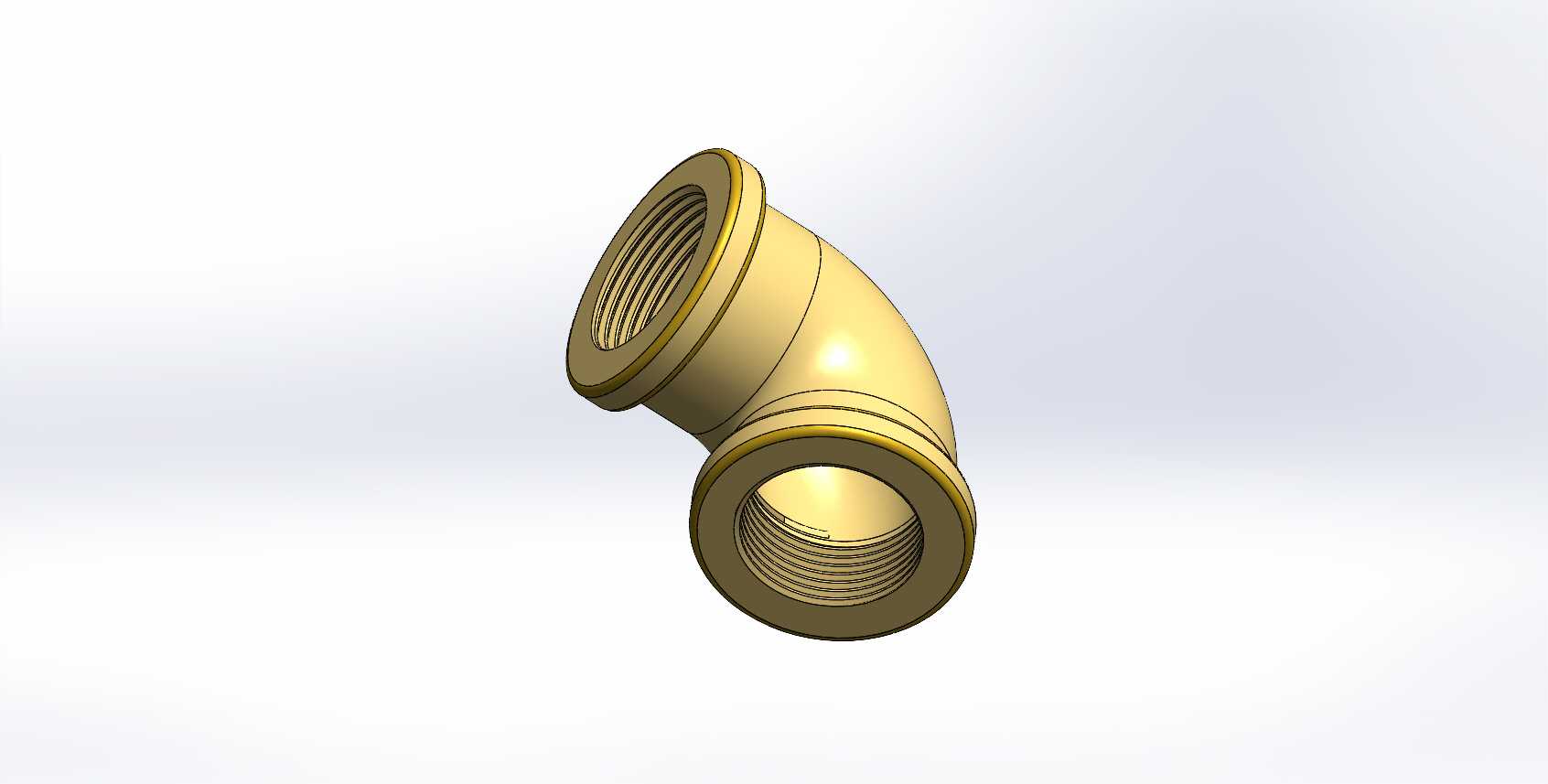

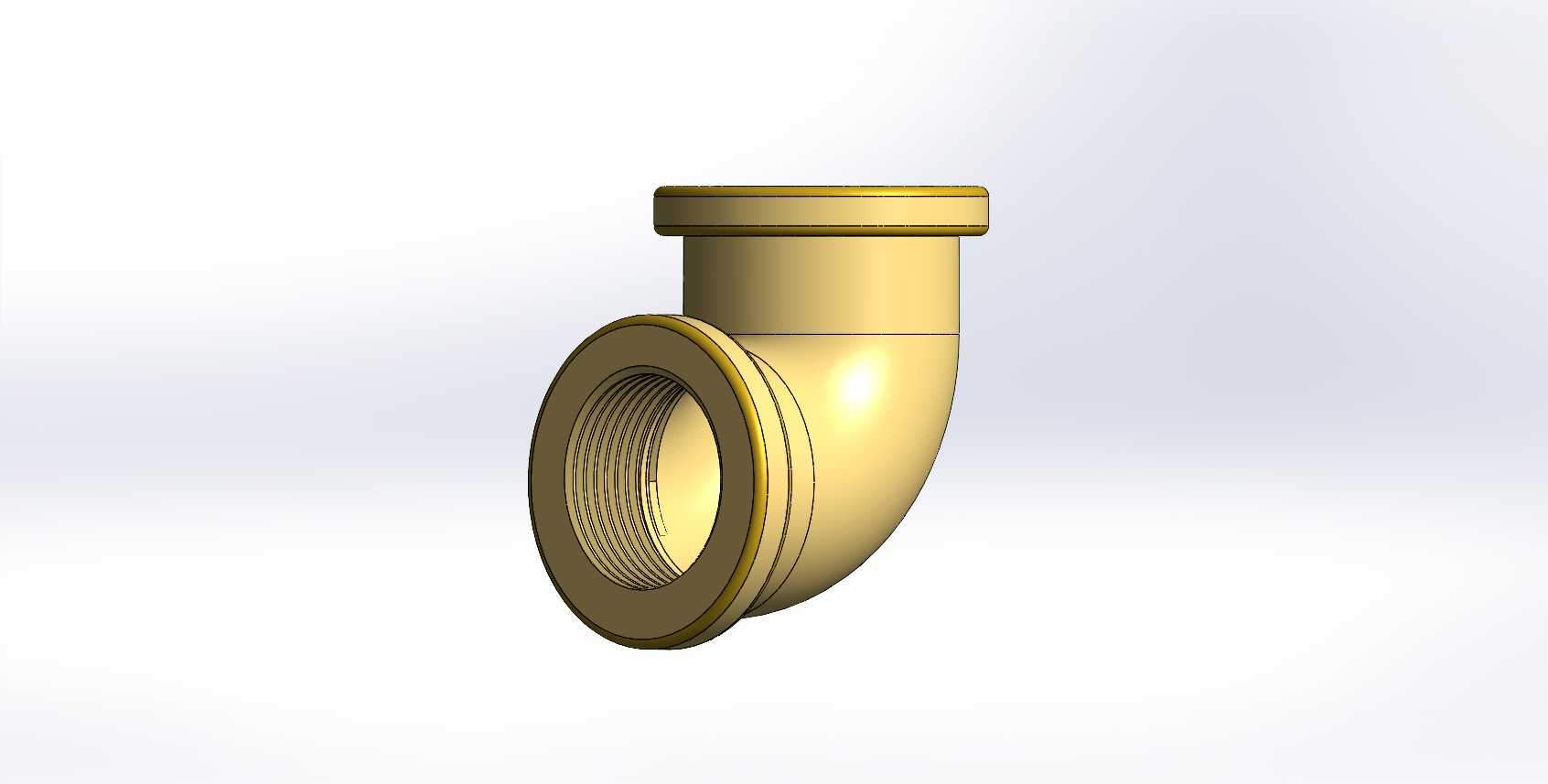

　　从安装边界来看，这款弯头的两个接口轴线呈90度垂直分布，安装时需要预留的操作空间和同规格的直通接头相比，仅需要在垂直于管路走向的方向预留出弯头转弯半径对应的空间即可，不需要额外增加管路长度来实现转向，能有效压缩管路系统的整体布设尺寸，适合在设备内部管路、狭小管井等安装空间受限的场景使用。建模过程中，首先绘制弯头的中心流道轨迹，以90度圆弧作为流道的中心路径，根据管路的公称通径确定流道的内径尺寸，再根据承压要求计算出管壁的基础厚度，扫描生成弯头的基础实体结构；之后在两端接口位置绘制标准管螺纹的牙型轮廓，通过螺旋扫描切除生成内螺纹结构，注意螺纹的起始端做了倒角引导，方便安装时管道和螺纹快速对中，不会出现错牙滑丝的问题；最后在两端接口位置加工出限位挡边结构，对所有的棱角位置做圆角过渡处理，避免安装时尖锐棱角划伤操作人员，同时也能减少应力集中问题，提升零件的结构强度。

　　实际选型使用时，需要根据管路输送的流体介质类型、工作压力、工作温度选择对应材质的弯头，这款铜质结构的弯头适合输送水、低压气体、无腐蚀性的液压油等介质，承压能力能满足多数民用和普通工业低压管路的使用需求，安装时需要在螺纹位置缠绕生料带或者涂抹密封胶，进一步提升连接位置的密封性能，避免出现渗漏问题。
