旋转盖帽式便携数据存储U盘结构设计

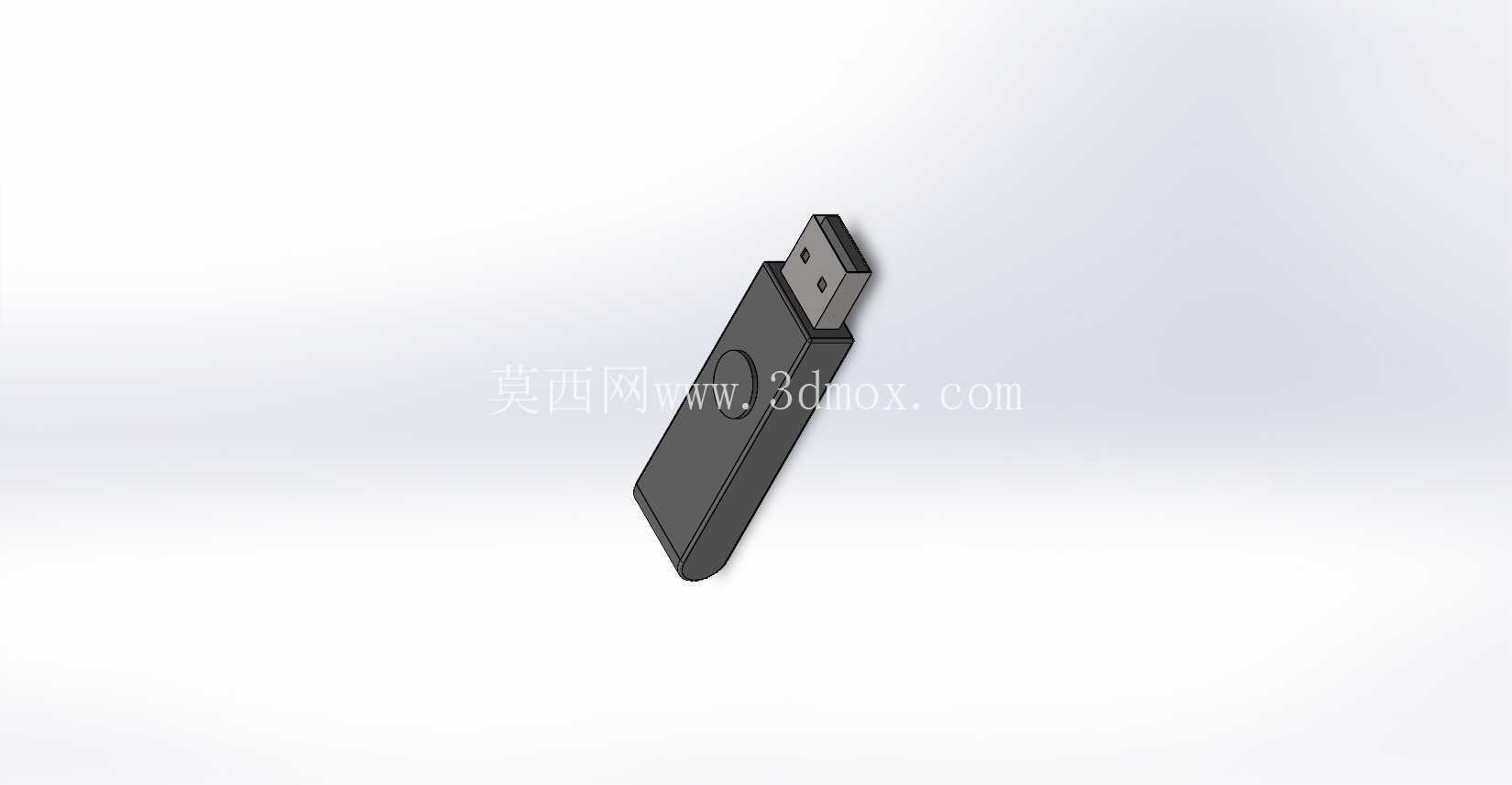

　　从结构设计逻辑来看，整个U盘分为主体存储模块与旋转保护盖两个核心部分，主体部分内部预留PCB板与存储芯片的安装腔体，腔体尺寸按照常规USB2.0/3.0通用存储模组的外形做适配，长度方向预留足够的焊盘空间，宽度方向控制在常规U盘的握持尺寸范围内，厚度方向兼顾芯片堆叠的空间需求与整体轻薄化的握持手感。旋转轴的位置设置在主体远离USB接口的一端，轴孔配合采用小过盈设计，既保证旋转时的阻尼感，让盖帽旋转到任意角度都能保持位置不会松垮晃动，又不会因为阻尼过大导致旋转操作费力。日常办公场景里，这类旋转盖帽式U盘是跨设备数据传输最常用的移动存储载体，不管是车间工控机导出设备运行日志、设计部门拷贝三维图纸与工艺文件，还是外出对接时携带项目资料，都能见到这类产品的身影。不同于插拔式盖帽的U盘容易丢失保护盖，这款结构采用旋转式盖帽设计，盖帽与主体通过端部的旋转轴连接，不需要完全分离盖帽就能露出USB公头，日常使用时不用额外收纳保护盖，能大幅降低盖帽遗失的概率，也能避免盖帽丢失后USB接口长期暴露积灰、氧化导致接触不良的问题。

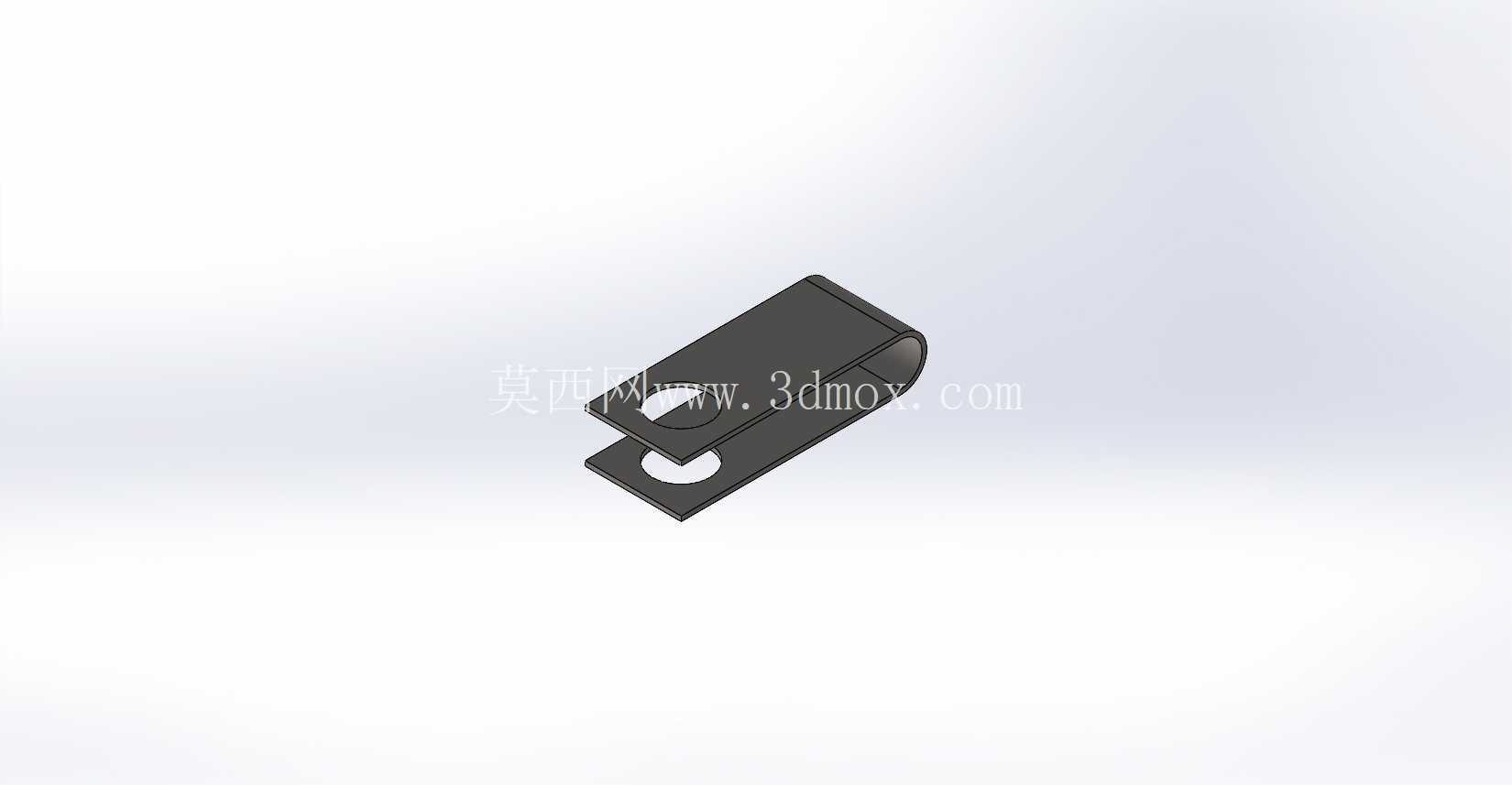

　　盖帽的内腔轮廓与USB公头的外形做匹配，当盖帽旋转到覆盖USB接口的位置时，内腔刚好完全包裹住金属公头，能有效阻挡日常携带时口袋里的灰尘、毛絮进入接口缝隙，也能避免钥匙等硬物刮蹭接口的金属触点，降低接触不良的故障概率。外形尺寸方面，整体长度控制在60mm以内，宽度在20mm左右，厚度不超过10mm，属于便携尺寸，能够轻松放入衬衫口袋、工装裤的小侧袋或者钱包的卡位里，不会占用过多收纳空间。安装边界上，USB公头的尺寸完全遵循通用USB Type-A接口的标准规范，伸出长度满足标准接口的插接深度要求，能够适配台式机前置USB口、笔记本侧边接口、工控机前置面板接口等各类常规USB接口，不会因为盖帽旋转后的干涉导致无法完全插入接口。

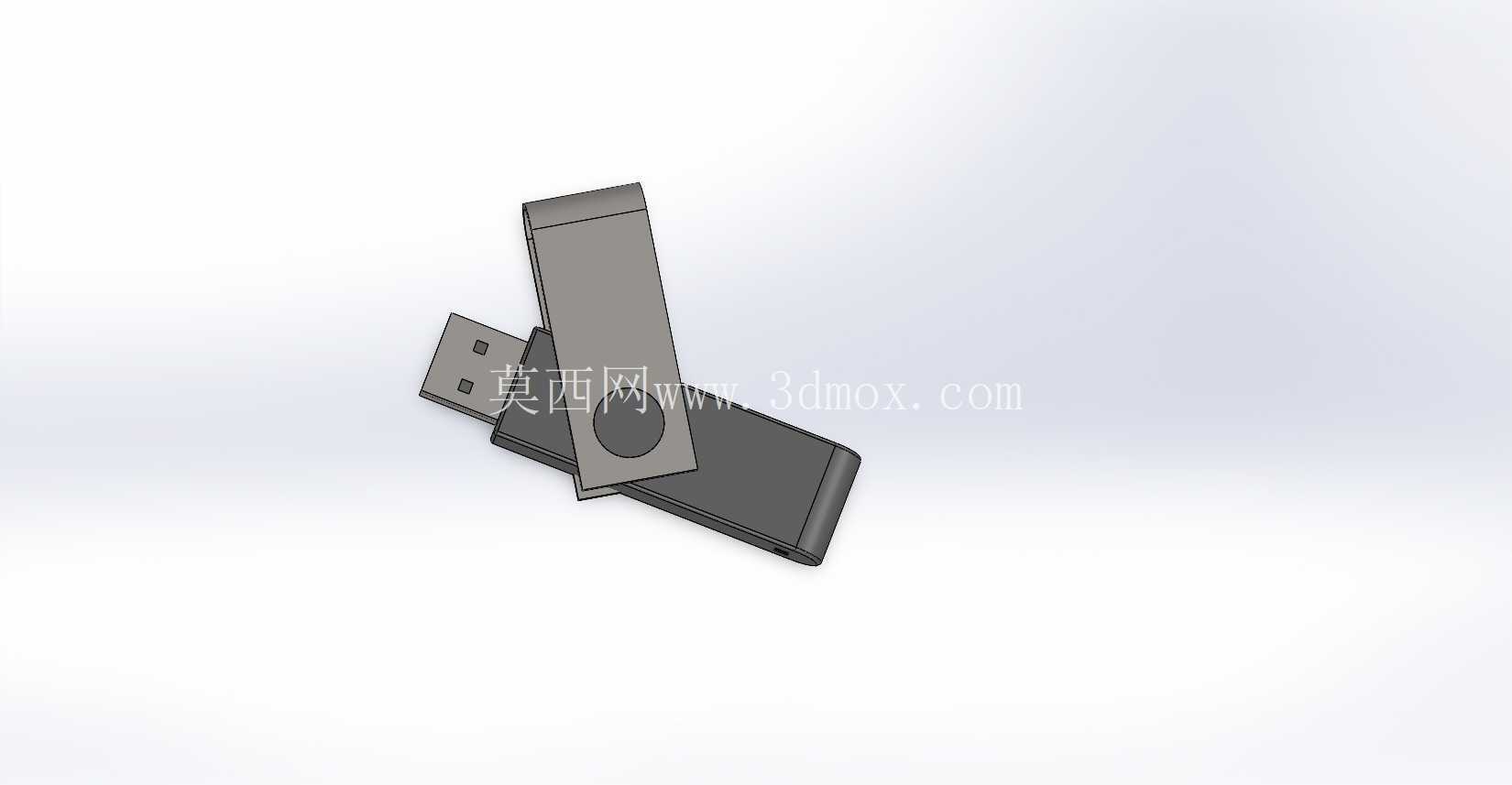

　　旋转结构的限位设计做了两个档位，一个档位是盖帽完全覆盖USB接口的保护位置，另一个档位是盖帽旋转180度后贴合在主体背部的使用位置，两个档位都做了轻微的卡点定位，旋转到位时会有清晰的触感反馈，用户不需要刻意观察就能确认盖帽是否旋转到位。主体外壳的边角都做了R2左右的圆角过渡，没有尖锐的棱角，日常握持插拔时不会硌手，也能避免放在口袋里刮蹭衣物面料。外壳表面做了细微的磨砂纹理处理，既不容易残留指纹和汗渍，插拔时也能增加摩擦力，即使手上有少量油污或者汗渍也能轻松施力插拔，不会出现打滑的情况。

　　从实际使用的工况适配来看，这种结构的U盘没有额外的活动小零件，整体结构强度更高，即使日常携带时不小心从桌面高度掉落，旋转轴的连接结构也不会轻易断裂，相比分离式盖帽的产品耐用性更强。内部腔体的设计预留了0.2mm的壁厚余量，既可以采用ABS塑料注塑成型降低生产成本，也可以更换为铝合金材质做CNC加工提升产品质感，不同材质的生产工艺都能适配这套结构尺寸，不需要额外修改模具参数。USB公头与内部PCB板的连接位置做了限位台阶，装配时PCB板推入腔体到台阶位置就刚好到位，能够保证公头伸出主体的长度一致，不会出现装配偏差导致公头伸出过长或者过短影响插接的问题。旋转轴与主体、盖帽的配合位置预留了0.05mm的装配间隙，考虑到塑料件注塑成型的收缩率偏差，这个间隙能够保证量产时不同批次的零件都能顺利装配，不会出现过紧转不动或者过松旷量过大的问题。盖帽与主体贴合的接触面做了0.1mm的微凸设计，当盖帽旋转到背部使用位置时，微凸的接触面能够和主体表面紧密贴合，不会出现明显的缝隙，既提升了整体外观的一致性，也能避免缝隙里进入灰尘难以清理。
