工业电气柜用DIN导轨安装式塑料壳体结构

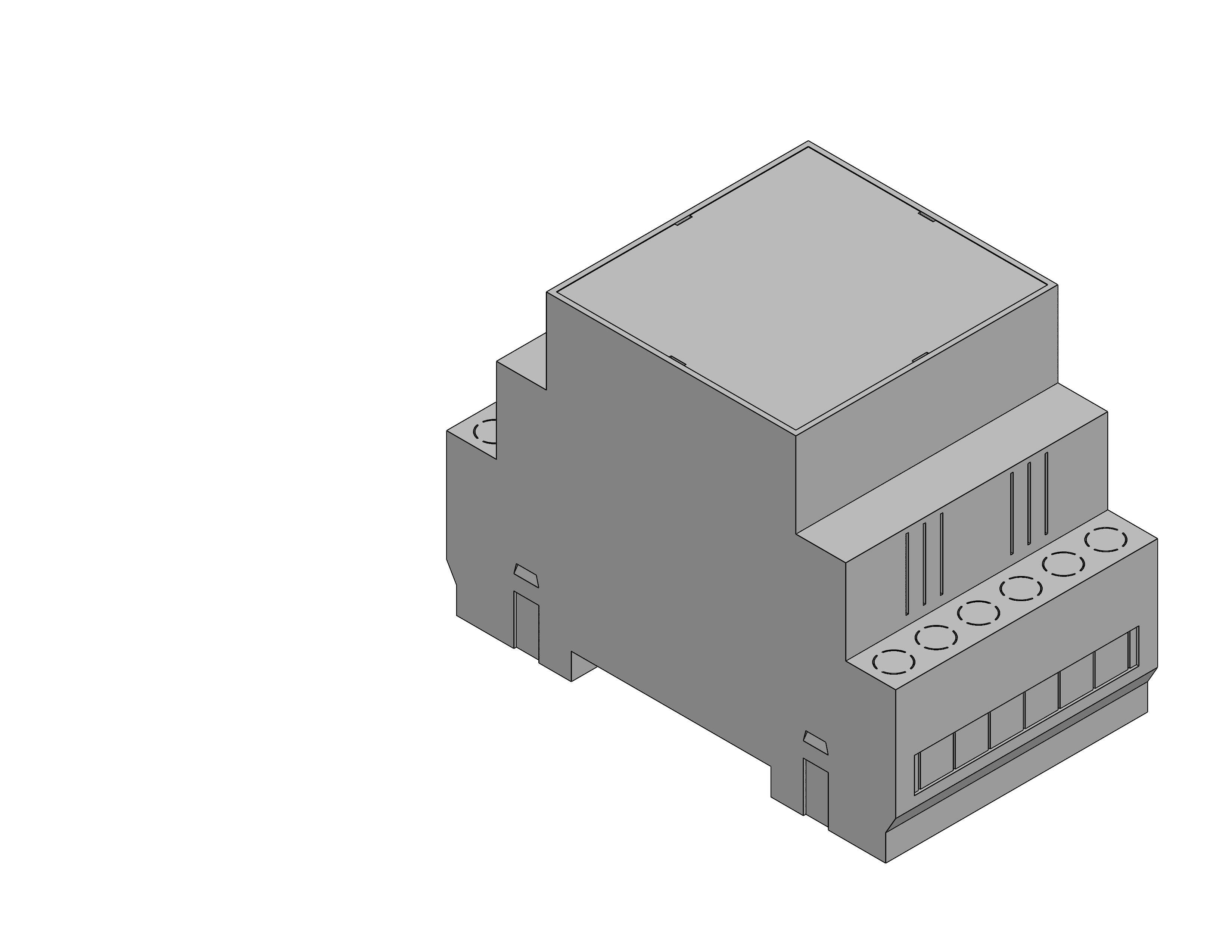

　　在工业自动化控制柜、低压配电盘、楼宇自控模块箱这类场景里，DIN导轨安装的壳体是承载小型电气功能模块的核心载体，这类壳体不需要额外打孔固定，直接卡装在标准TS35导轨上就能完成安装，后期维护更换模块时只需要拨动壳体底部的卡扣就能快速拆卸，比螺丝固定的结构节省至少七成的柜内装配工时，是目前工控领域小型功能件的主流安装形式。这款壳体的整体外形采用阶梯式布局，上部是封闭的元件容纳腔，内部预留了PCB板安装的卡槽与螺柱位，可直接将焊接完成的线路板顺着腔体侧壁的导向槽推入，不需要额外设计固定支架，腔体侧壁做了1.2mm的均匀壁厚，既保证了注塑成型时的熔体流动均匀性，避免出现缩痕、缺料等成型缺陷，也能在柜内出现轻微磕碰时提供足够的结构强度，保护内部电路板不受外力损坏。

　　下部的接线区域做了下沉式设计，正面预留了8个圆形的接线端子过孔，每个过孔的位置对应内部PCB的焊盘位，接线时不需要打开壳体上盖，直接从正面将导线插入端子即可完成接线，过孔边缘做了0.3mm的倒角处理，避免穿线时刮伤导线绝缘层引发短路风险。接线区域下方还预留了5个长方形的标识槽位，可插入打印好的功能标签，方便后期运维时快速识别每个端子对应的线路功能，减少排查线路的时间成本。壳体两侧设计了与相邻模块拼接的定位凸台与凹槽，当柜内需要并排安装多个同规格模块时，凸台卡入相邻壳体的凹槽内就能保证所有模块的安装面齐平，不会出现前后错位的情况，同时能让多个模块拼接成一个整体，提升导轨上安装的整体稳定性，避免单个模块在长期振动环境下出现松动偏移。

　　壳体底部的导轨卡扣采用弹性悬臂结构，卡扣的卡接尺寸严格匹配标准35mmDIN导轨的截面尺寸，卡入后卡扣与导轨的配合间隙控制在0.2mm以内，既不会因为间隙过大导致模块在导轨上滑动，也不会因为间隙过小导致安装拆卸时需要过大的按压力，卡扣的悬臂长度做了优化，保证经过上百次拆装后弹性变形量仍在允许范围内，不会出现卡扣断裂、卡接失效的问题。从安装边界来看，这款壳体的宽度适配常规小型工控模块的尺寸需求，安装后在导轨上占用的空间紧凑，上部腔体的高度预留了足够的元件容纳空间，可容纳高度不超过25mm的直插式电子元件，不需要额外加高壳体，能有效压缩柜内的纵向安装空间，适配深度较浅的小型壁挂式控制箱使用。

　　壳体的上盖与底座采用卡扣式连接，沿上盖边缘均匀分布了6个内扣式卡扣，扣合后上盖与底座的接缝间隙控制在0.15mm以内，能有效阻挡柜内的灰尘落入壳体内部，同时避免运维时误触内部带电元件引发安全风险，上盖的顶面做了平整处理，可粘贴模块型号、功能参数的标识标签，不会因为表面有凹凸结构导致标签起翘脱落。在实际选型应用中，这类壳体可直接用于小型信号隔离模块、继电器模组、端子转换模块、小型通讯网关等产品的外壳承载，不需要重新开模设计外壳结构，只需要根据自身的PCB尺寸调整内部安装螺柱的位置即可快速完成产品结构设计，大幅缩短新产品的开发周期，降低开模成本。设计过程中需要重点关注壁厚的均匀性，避免出现壁厚突变导致的注塑成型应力集中，同时卡扣的位置要避开内部PCB的安装区域，防止卡扣装配时与电路板上的元件发生干涉，接线过孔的位置要与常用接线端子的尺寸匹配，保证不同品牌的接线端子都能顺利装入，不会出现端子无法固定的问题。另外壳体的所有棱角位置都做了R0.5的圆角处理，既可以避免注塑时出现尖角处的应力开裂，也能防止装配时锋利的棱角划伤操作人员的手部，提升装配过程的安全性。
