家用卫浴顶喷式淋浴出水喷头结构

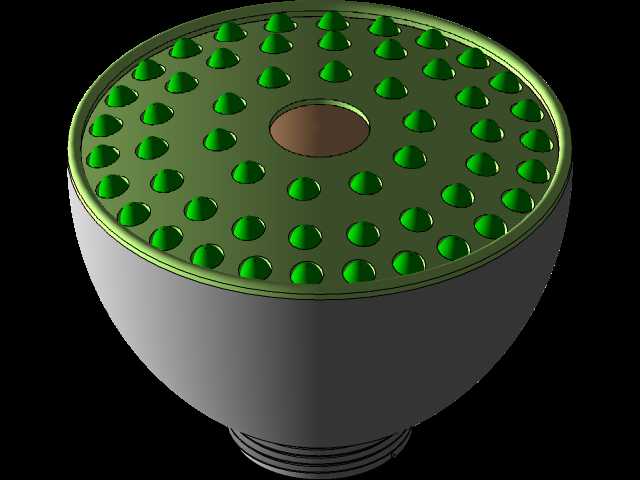

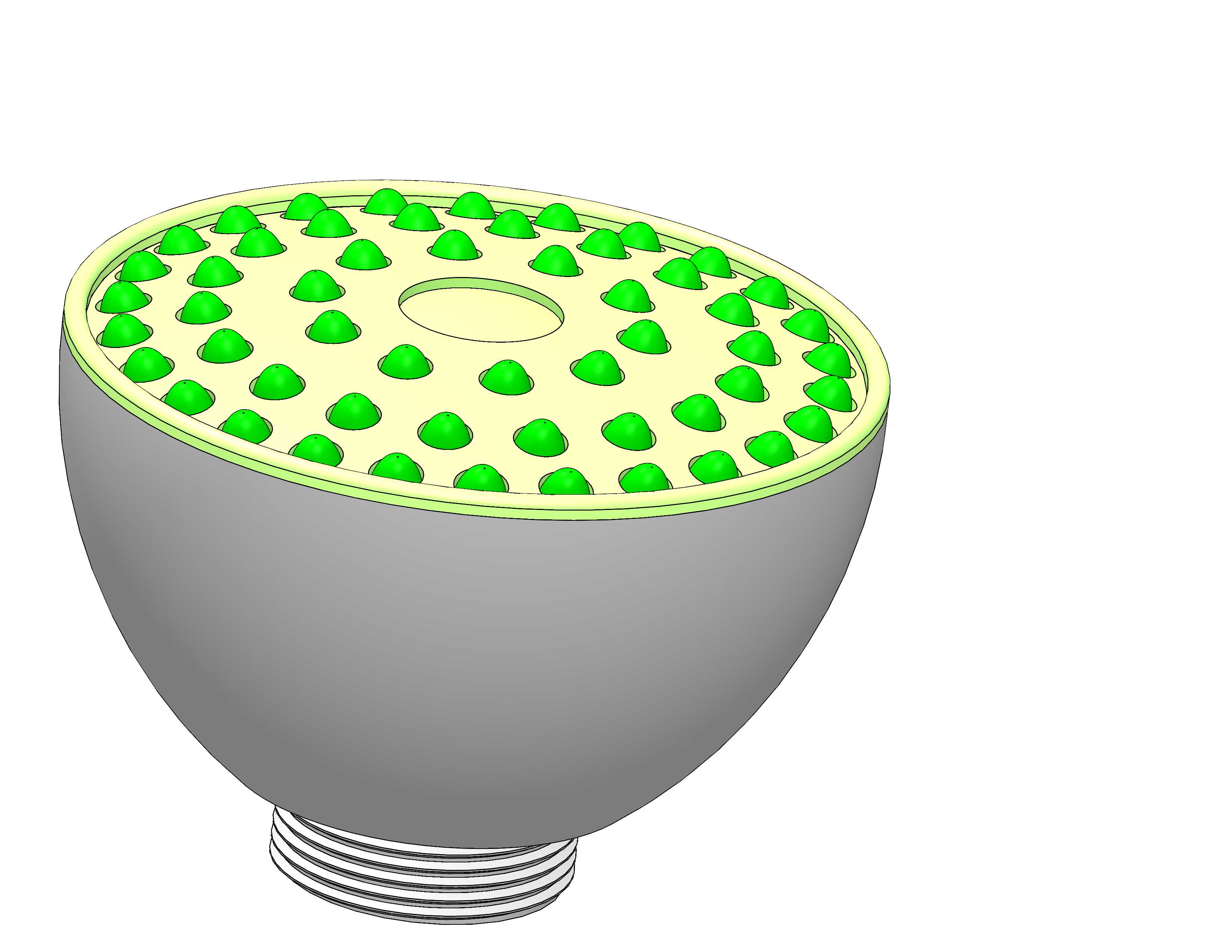

　　日常民用卫浴场景中，淋浴喷头是洗浴供水系统的终端出水部件，直接决定出水覆盖范围、水流触感与洗浴体验，这类部件的三维结构建模需要兼顾安装适配性、出水均匀性与结构耐用性，不能只做外观曲面的复刻。这款顶喷式淋浴喷头采用碗状主体结构，正面出水盘面均匀排布多组凸起式出水嘴，中心预留环形区域可适配不同出水模式的切换结构，底部设置标准外螺纹连接端，可直接匹配家装水路常见的4分供水软管，安装时无需额外定制转接头，适配绝大多数家庭现有淋浴管路的接口尺寸。

　　从结构设计逻辑来看，碗状的壳体造型一方面可以让内部水流形成稳定的稳压腔，避免进水压力波动导致的出水偏斜、局部水流失压问题，进水从底部螺纹接口进入腔体后，会在弧形内壁的导流作用下均匀分散到整个出水盘面，不会出现盘面边缘出水弱、中心出水过猛的情况；另一方面弧形的外壁结构没有清洁死角，日常使用中附着的皂垢、水垢可以直接用抹布擦拭清理，不会在直角缝隙处堆积污渍。出水嘴采用凸起式的硅胶结构设计，建模时特意保留了出水嘴的微小锥度，这种结构一方面可以让水流经过出水嘴时形成稳定的柱状散射水流，不会出现水流分叉、飞溅的情况，另一方面硅胶材质的出水嘴在轻微挤压变形后可以自动疏通被水垢堵塞的孔道，日常维护不需要用针逐个捅开堵塞的出水孔，大幅降低后期维护难度。

　　安装边界方面，这款喷头的整体外径控制在常规家用顶喷的通用尺寸范围内，底部螺纹连接段的长度符合水暖配件的通用安装规范，安装后螺纹旋合长度可以满足1.0MPa供水压力下的密封要求，不会出现接口渗水、脱落的问题；壳体壁厚经过均匀化处理，整体采用对称式结构设计，建模时做了壁厚均匀校验，避免后续注塑成型时出现壁厚不均导致的缩痕、翘曲问题，适合采用ABS工程塑料注塑加工，外边缘的包边结构做了圆角过渡，不会出现锋利边缘划伤使用者的情况。

　　在实际工程选型中，这类喷头的结构模型可以直接用于卫浴产品的结构迭代，也可以作为家装水路BIM设计中的卫浴终端部件族使用，建模时还原的出水嘴排布密度、腔体容积参数，都可以直接用于后续的出水仿真测试，验证不同进水压力下的出水覆盖角度、水流分布均匀度，不需要重新从零开始构建基础结构。不同于工业喷淋部件的高压、大流量设计，民用淋浴喷头的设计核心是在常规家用0.1-0.3MPa供水压力下，实现柔和均匀的出水效果，同时兼顾安装通用性与长期使用的可靠性，这款结构的出水孔排布经过等距阵列优化，相邻出水嘴的间距一致，出水后水流不会在距离盘面200mm的常规洗浴距离处出现交叉碰撞，避免水流碰撞产生的飞溅问题，同时可以保证出水覆盖范围刚好覆盖成年人肩宽区域，洗浴时不需要频繁调整身体位置就可以冲淋到全身。结构上底部的螺纹连接端做了加厚处理，这个位置是安装时的主要受力部位，加厚处理可以避免安装旋紧时出现螺纹开裂、滑牙的问题，螺纹的牙型采用标准管螺纹参数，密封面的平面度在建模时做了公差预留，安装时搭配常规的橡胶密封垫圈就可以实现可靠密封，不需要额外涂抹密封胶。
