推拉式快速压紧夹钳结构设计

这类推拉式夹钳属于手动快速夹紧机构的典型品类，在工装夹具领域应用覆盖极广，从五金加工的工位定位、焊接工装的工件压紧，到木工拼版、电子装配的治具固定，甚至小型设备的检修门快锁、物流周转箱的侧盖压紧场景都能见到它的身影。区别于螺旋压紧需要多圈旋转的操作逻辑，它依靠连杆机构的死点锁止特性实现快速开合，单次操作的压紧与释放动作仅需扳动一次手柄即可完成，在高频次上下料的工位上能大幅降低操作耗时，减少工人的重复动作负荷。

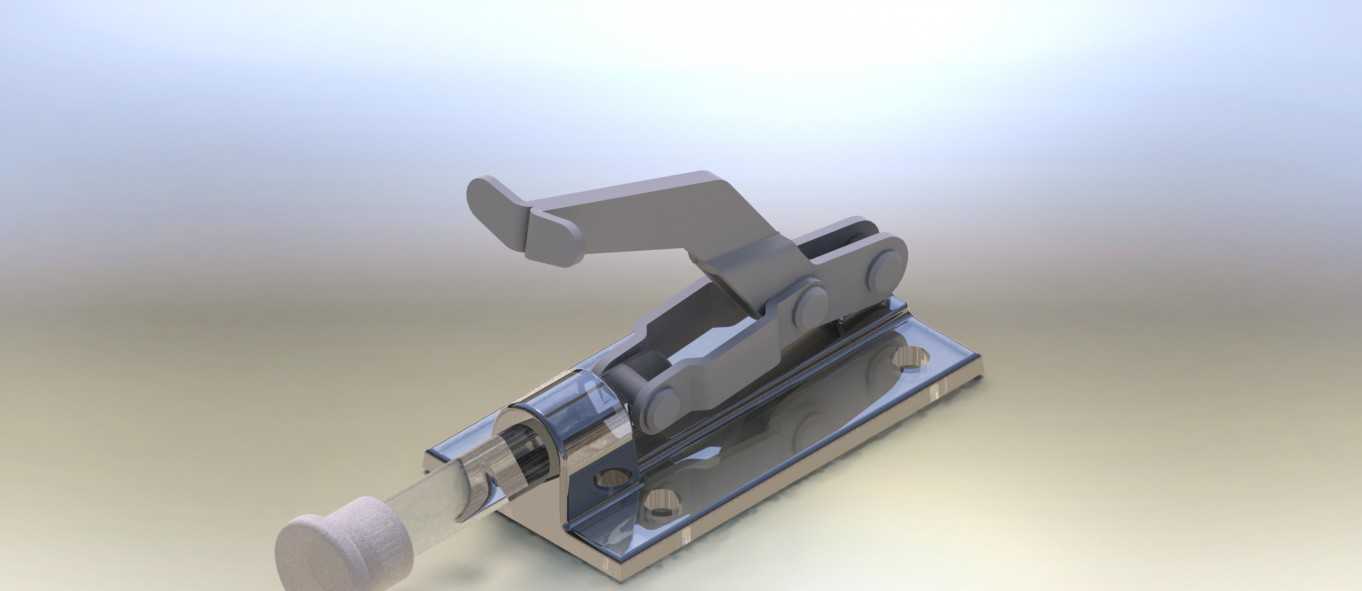

从结构设计逻辑来看，这套夹钳采用底座固定、推杆轴向伸缩的布局，扳动手柄时，内部的两组铰接连杆会越过机构死点位置，将手柄的扳动扭矩转化为推杆的轴向推力，最终在推杆前端的压头位置输出稳定的压紧力，当机构处于锁止状态时，即便压头受到工件的反向反作用力，也不会自行松脱，只有主动扳动手柄带动连杆脱离死点，才能带动推杆回缩释放工件。底座部分设计了两个贯通的安装孔，可通过螺栓直接固定在工装基板、设备机架或者工作台面上，安装时需要保证推杆的伸缩方向与工件的被压紧面垂直，避免侧向分力导致推杆弯曲或者压紧力出现衰减。

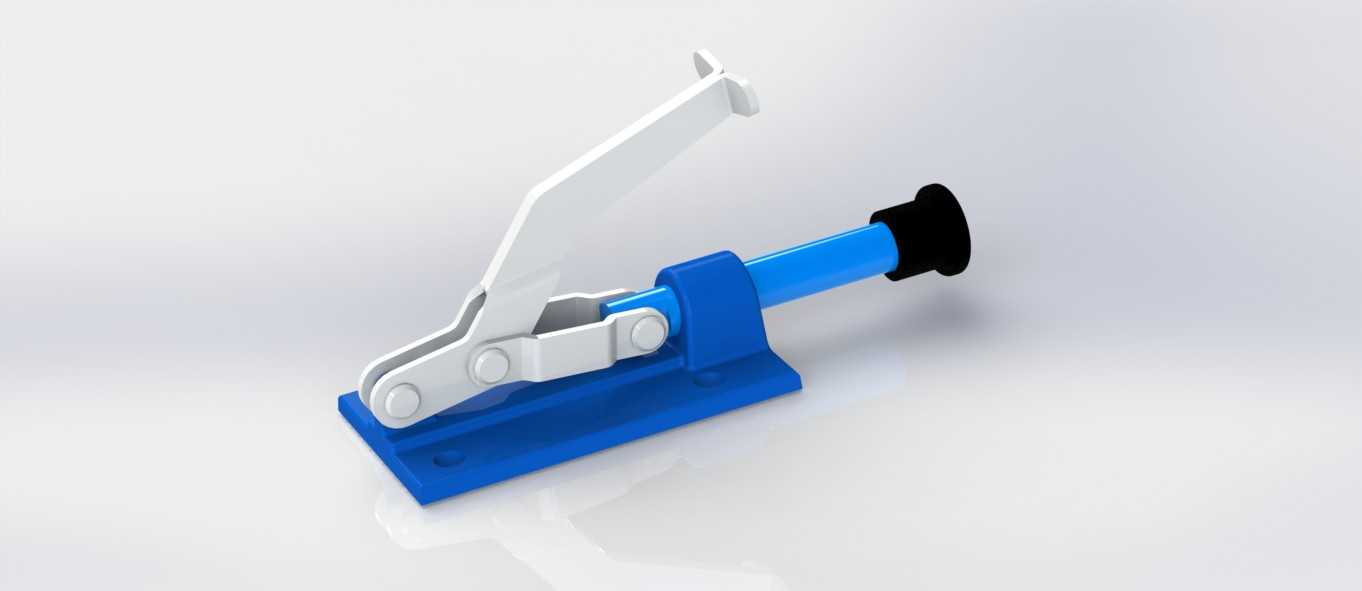

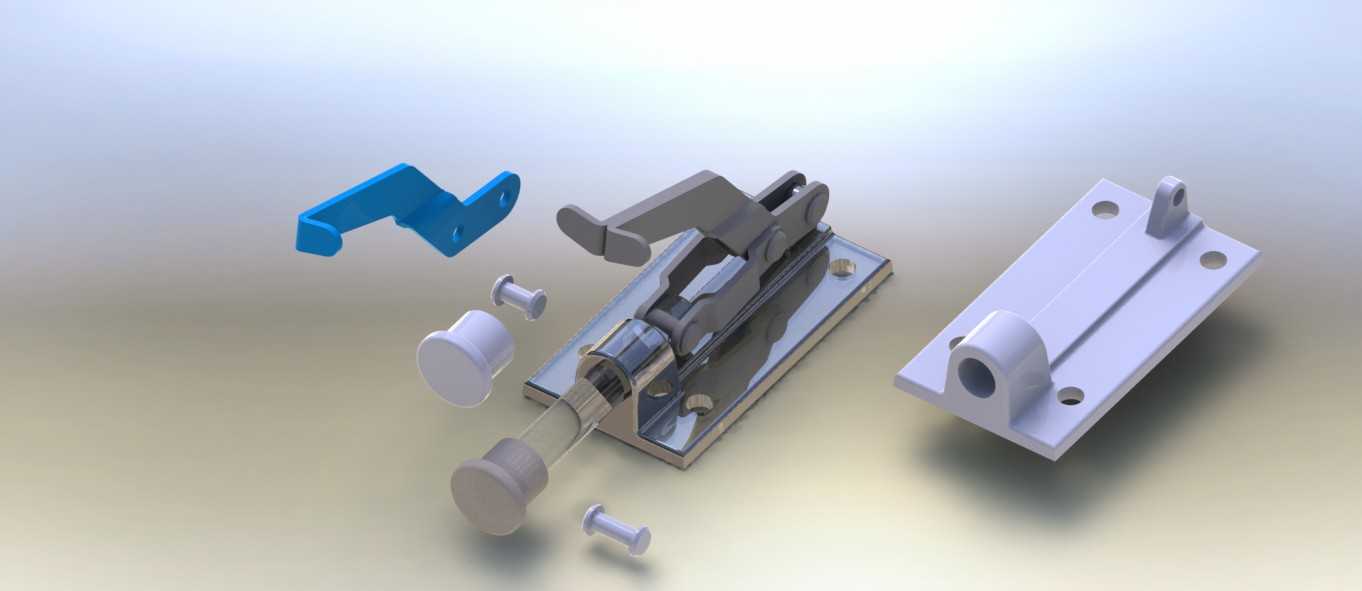

整体结构的运动部件做了明确的功能分区：蓝色的底座与固定套作为整个机构的承载基体，承担所有的反作用力矩，需要保证足够的结构刚度，建模时底座的安装面做了0.2mm的平面度公差预留，避免安装时出现翘曲影响机构运动顺畅度；白色的手柄与连杆组是力传递的核心部件，铰接位置的销轴配合采用间隙配合设计，既保证转动无卡滞，又不会出现过大的旷量导致压紧精度下降；蓝色的推杆表面做了导向结构设计，在固定套内的滑动行程经过精确核算，保证完全伸出时刚好达到额定压紧行程，回缩时不会与固定套后端发生碰撞；推杆末端的黑色压头采用柔性接触设计，实际应用中可根据被压工件的材质更换橡胶、尼龙或者金属压头，避免压伤工件表面，同时补偿一定的工件尺寸公差。

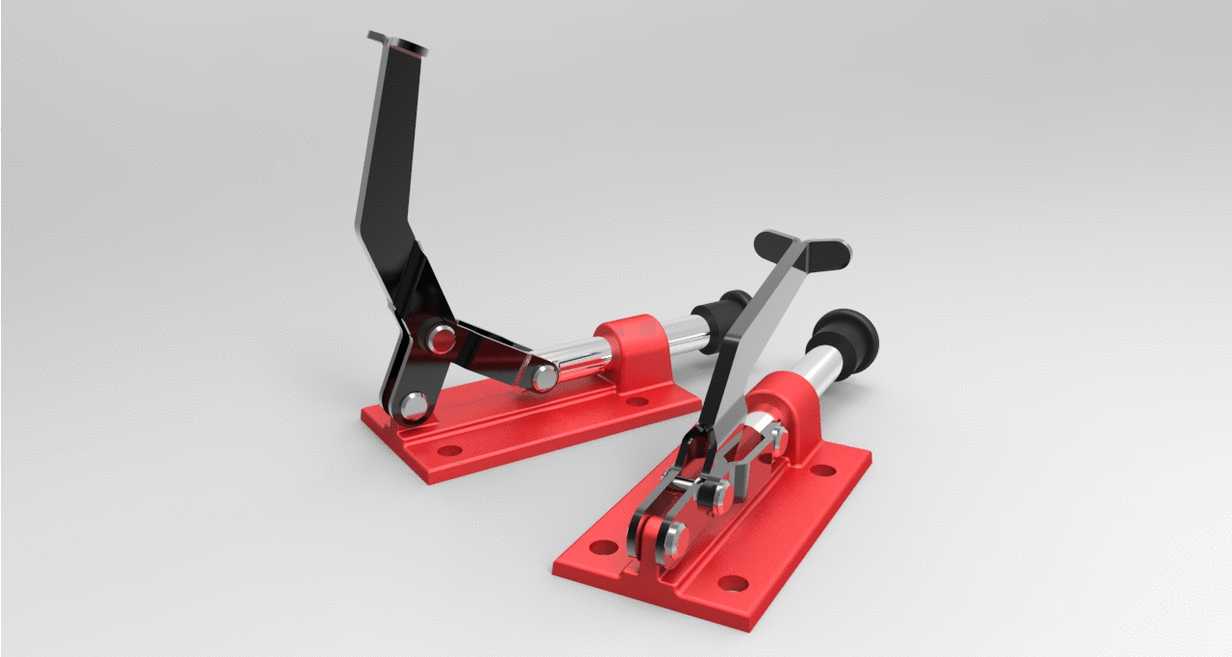

从安装边界来看，这套夹钳的底座轮廓尺寸适配多数小型工装的安装空间，安装孔的中心距符合行业通用的快速夹钳安装尺寸标准，可直接替换同规格的市面现有产品，不需要重新加工安装孔位。推杆的伸缩行程覆盖常规薄板类、小型壳体类工件的压紧需求，额定压紧力可满足多数轻载加工、装配场景的夹紧要求，不会因为切削振动、工装移位出现松脱问题。建模过程中对所有铰接位置的运动间隙做了仿真验证，模拟手柄从开启到锁止的全行程运动，确认不存在运动干涉，连杆在死点位置的锁止角度经过优化，既保证锁止可靠，又不会因为角度过死导致开启时需要过大的操作力。

在实际选型应用中，需要注意根据工件的压紧力需求选择对应规格的夹钳，同时要考虑压头与工件接触位置的空间避让，避免压头与工件上的凸台、加工特征发生干涉。如果应用在焊接场景，还可以在推杆表面增加防焊渣的护套，避免焊渣飞溅到滑动配合面导致机构卡滞；如果应用在有油污、切削液的加工场景，铰接位置可预留润滑脂注油孔，定期补充润滑脂延长机构使用寿命。这套模型完整还原了夹钳的所有装配关系与运动特征，可直接用于工装方案的装配验证、工位布局的干涉检查，也可作为非标快夹机构设计的参考原型，帮助设计人员快速完成工装夹具的方案搭建，减少重复建模的工作量。
