定制安装轮毂机械结构设计

在小型自动化设备、桌面级实验装置以及定制化机电集成项目里，经常会遇到需要将轴类部件、传感模块或者小型执行器固定在特定工位的需求，这类安装场景往往没有标准件可以直接适配，需要根据实际安装空间、载荷方向做定制化的安装基座设计，本次的安装轮毂结构就是针对这类非标准安装场景开发的适配零件。

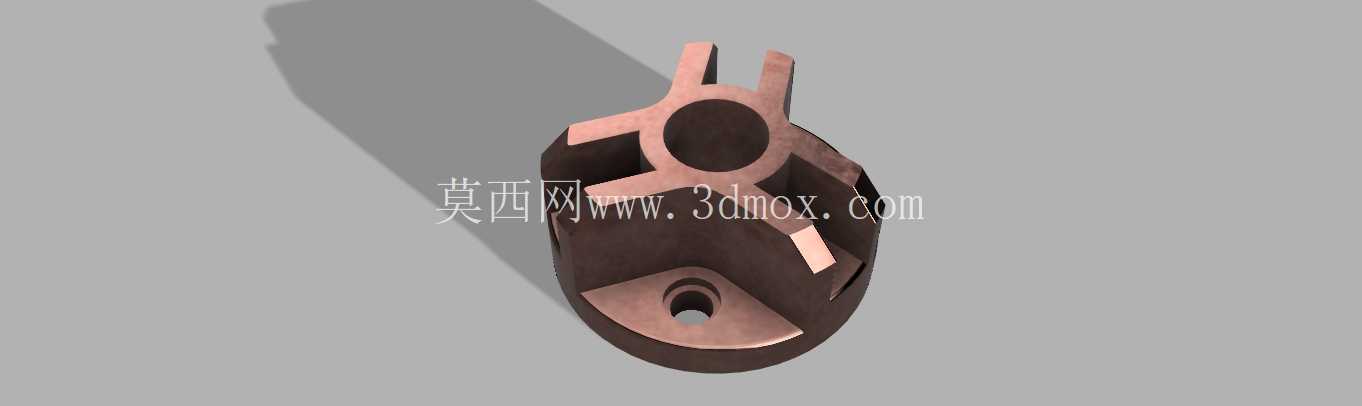

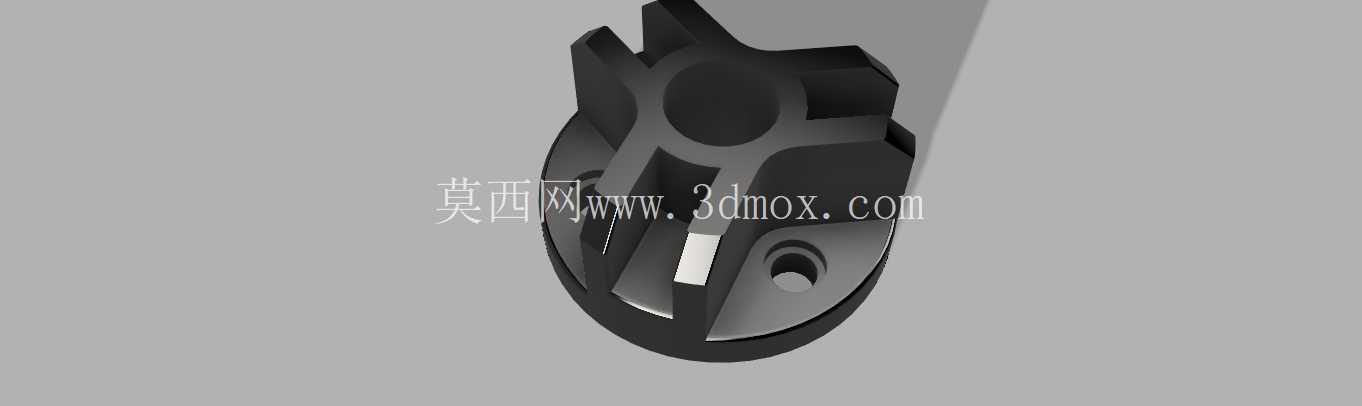

从实际使用场景来看，这类安装轮毂常被用在小型传动机构的轴端定位、桌面CNC工装的夹具基座、3D打印定制设备的功能模块安装位，也可作为学生做机械创新设计、CAD技能练习时的典型练习案例，覆盖从教学实训到小批量定制设备的多种使用场景。零件的核心功能是实现两个方向的安装对接：底部的圆形安装面可以通过螺栓固定在设备基板、型材框架或者其他安装基准面上，中心的通孔用于穿过轴类零件或者穿设走线，上部的叉型安装位则用于固定需要被支撑的功能部件，比如小型滚轮、传感器支架、摆杆连接件等，实现两个垂直方向的部件连接与载荷传递。

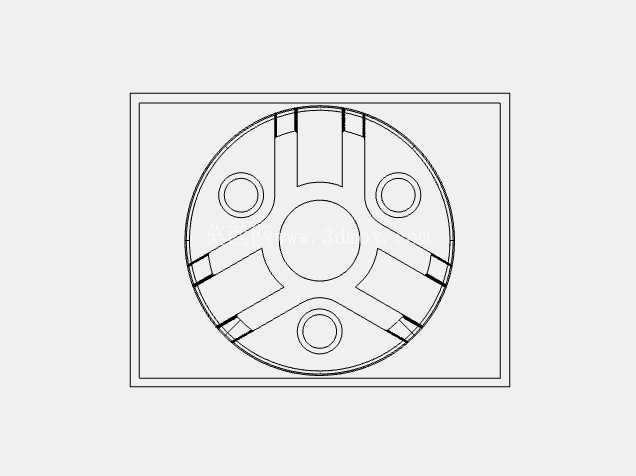

设计过程中首先考虑的是安装边界的适配性，底部圆形底座的直径根据常见的20系列、30系列铝型材的安装孔间距做适配，预留的安装孔位置可以兼容M3、M4两种常用的紧固件规格，不需要额外做转接板就可以直接固定在常规的工业铝型材框架上；中心孔的直径设计为常用的6mm、8mm光轴适配尺寸，孔壁做了0.1mm的公差预留，既可以保证光轴顺利穿入，又不会因为间隙过大导致轴系晃动。上部的叉型结构开槽宽度根据常用的连接件厚度设计，槽内预留了销钉孔位，可以通过圆柱销或者紧定螺钉实现上部装配件的锁紧固定，避免工作过程中出现相对转动。

结构强度方面，在底座与上部叉型结构的衔接位置做了环绕式的加强筋设计，加强筋的厚度根据零件整体尺寸做了等比例优化，既不会因为筋位过厚导致3D打印时出现积瘤、CNC加工时出现振刀，也不会因为筋位过薄导致受侧向载荷时出现应力断裂。加强筋的走向完全顺着零件工作时的主载荷方向布置，当上部装配件受到径向载荷时，力可以顺着加强筋直接传递到底部的安装底座上，避免在结构衔接处出现应力集中。零件的所有棱边都做了0.5mm的倒角处理，一方面是去除加工过程中产生的毛刺，避免装配时划伤操作人员，另一方面也可以减少3D打印时的支撑用量，降低CNC加工时的刀具磨损。

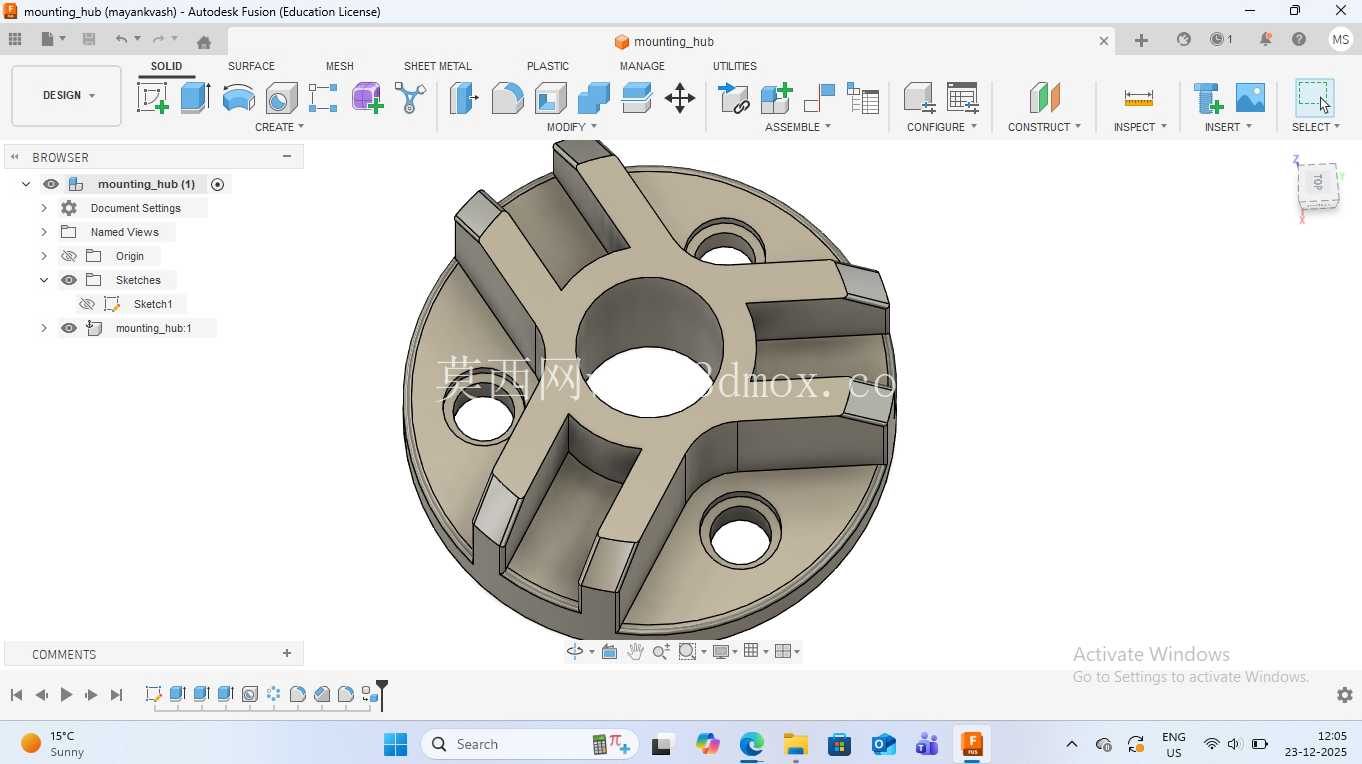

从加工适配性来看，这个零件的结构完全兼容两种主流的加工方式：如果是做小批量的功能验证，可以采用FDM或者光固化3D打印制作，所有结构都没有倒扣区域，打印时不需要添加过多支撑，仅在中心孔的位置做少量支撑即可保证成型精度；如果是用于实际设备的长期负载工况，可以采用铝合金6061材料通过CNC铣削加工，零件的所有加工面都可以通过三轴铣床一次装夹完成，不需要做二次翻面装夹，能够有效控制加工成本与加工精度。建模过程中采用全参数化的草图约束，所有安装孔位、外形尺寸、加强筋厚度都可以通过参数直接调整，不需要重新绘制草图就可以适配不同直径的轴、不同尺寸的安装面，能够快速衍生出适配不同安装场景的同系列零件。

在实际装配过程中，这个零件的安装流程非常简便：首先将底部底座通过螺栓固定在安装基准面上，保证底座与安装面完全贴合，避免出现倾斜导致轴系安装后出现别劲的情况；之后将需要固定的轴从中心孔穿入，调整到合适的伸出长度后通过紧定螺钉锁紧；最后将上部的装配件卡入叉型开槽内，穿入销钉或者螺栓完成固定即可。整个装配过程不需要专用工装，普通的内六角扳手、螺丝刀就可以完成全部操作，后期维护拆卸也非常方便。针对不同的使用工况，还可以对零件的表面做对应处理：如果是用于潮湿环境，可以做阳极氧化或者镀锌处理提升防锈能力；如果是用于需要耐磨的场景，可以在中心孔内镶嵌铜套或者直线轴承，提升轴系转动时的耐磨性能，延长零件的整体使用寿命。
