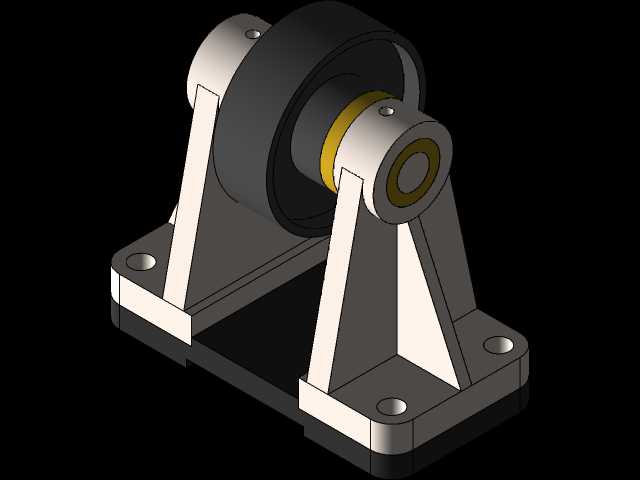

在轻载物料输送、小型工装导向、实验室简易传动机构的搭建场景中,这类带一体式安装底座的定滑轮支撑结构是十分常见的基础传动部件,它不需要复杂的配套安装框架,仅通过底座预留的四个沉头安装孔即可完成在型材架、钢制工作台面、设备侧壁的快速固定,适配M6-M8规格的内六角螺栓安装,安装面的平面度公差控制在0.1mm以内,能避免固定后出现支架偏斜导致的轮组卡滞问题。

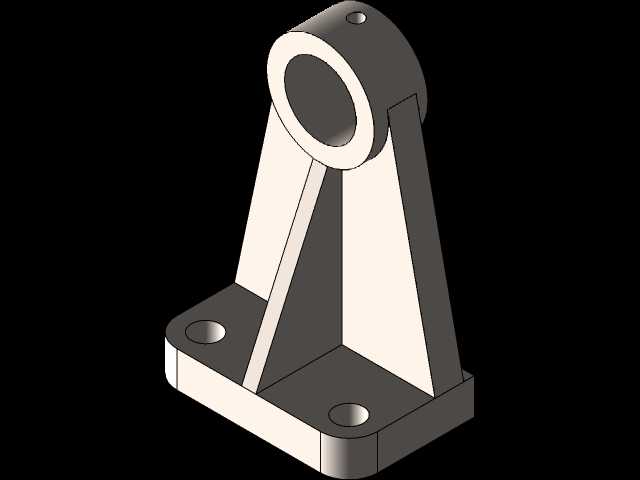

从功能实现逻辑来看,这套结构核心承担绳索导向、小载荷力方向转换的作用,轮体部分采用中间内凹的槽型设计,槽宽适配直径4-6mm的尼龙绳、钢丝绳或者同步带,轮体内孔与中心轴之间预留了轴承安装位,实际装配时可搭配深沟球轴承降低转动阻力,避免轮体与轴直接干磨,延长整套结构的使用寿命。两侧的三角加强支架是整个支撑结构的受力核心,支架与底座、支架与轴套连接的位置都做了圆角过渡处理,能有效分散绳索张紧时产生的弯矩,避免应力集中在焊缝或者连接直角处出现断裂,相比直板式的侧支架,三角加强结构在同等板材厚度下抗侧向倾覆的能力能提升40%以上,即使绳索出现一定角度的偏斜,也不会轻易出现支架变形的问题。

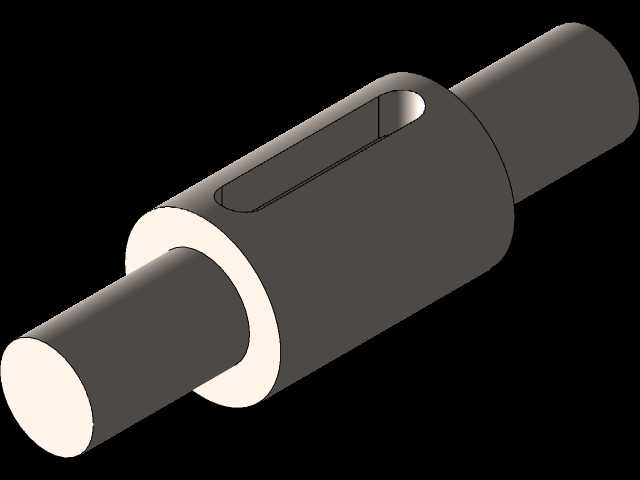

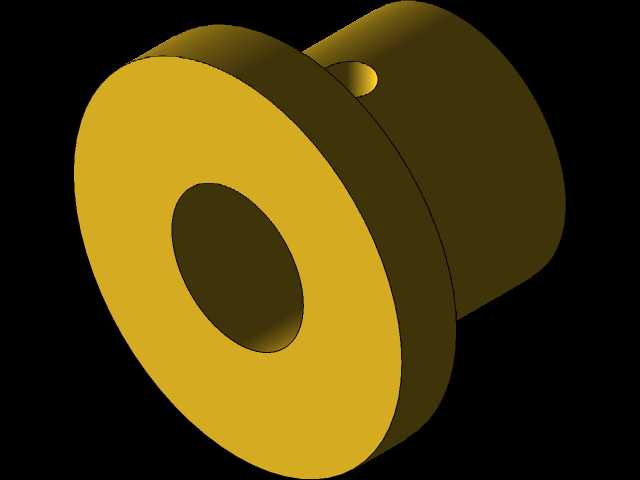

设计这套结构的时候,首先要明确使用场景的额定载荷边界,常规轻载使用场景下,底座采用6-8mm厚的Q235钢板裁切焊接即可,若用于有腐蚀的工况,也可替换为304不锈钢材质,支架板材厚度根据载荷大小在4-6mm区间调整,中心轴的直径要匹配轮体内孔与所选轴承的内径,轴的两端与侧支架的轴套采用过渡配合,装配后加装轴端挡圈防止轴向窜动。轮体部分的尺寸设计要匹配所用绳索的直径,槽深要大于绳索半径,避免绳索受力时从轮槽中脱出,轮槽的表面粗糙度要控制在Ra3.2以下,减少绳索滑动时的磨损。

安装边界方面,整套结构的底座长宽尺寸控制在120mm*80mm左右,四个安装孔的中心距分别为100mm和60mm,安装时需要保证固定面的刚度足够,不能将支架固定在薄铁皮或者刚度不足的塑料板上,否则受力后底座变形会导致两侧支架的同轴度超差,轮体转动时会出现偏摆、卡涩的问题。装配过程中要先将轴承压入轮体内孔,再将轮体组件放入两侧支架中间,穿入中心轴后调整轮体的轴向间隙,保证轮体能自由转动无卡滞,最后锁紧轴端的固定螺钉,再将整套结构固定到安装基座上,固定时要对角拧紧螺栓,避免底座受力不均出现翘曲。

实际使用过程中,这类滑轮结构不需要复杂的维护,只需要定期在轴承位置加注润滑脂,清理轮槽内积存的灰尘、碎屑即可,若出现轮体转动不顺畅的情况,首先要检查两侧支架的同轴度是否因为碰撞出现偏差,再检查轴承是否进入杂物出现磨损,及时调整或者更换损坏件就能恢复正常使用。相比外购的成品滑轮组件,这种自行设计的结构可以根据实际安装空间调整底座尺寸、支架高度以及轮体直径,更好适配非标设备的紧凑安装需求,不需要额外加工转接件就能直接装配,能有效缩短小型非标机构的搭建周期,降低配套加工成本。在很多教学实训场景中,这类结构也常被用作机械装配基础练习的案例,能让初学者快速掌握轴类零件装配、轴承选型、支架刚度校核、安装孔位配做的基础技能,理解结构受力与零件形状设计之间的对应关系,避免出现只看外形不考虑受力传递路径的设计误区。
