25毫米宽刀片重型手动切割工具结构设计

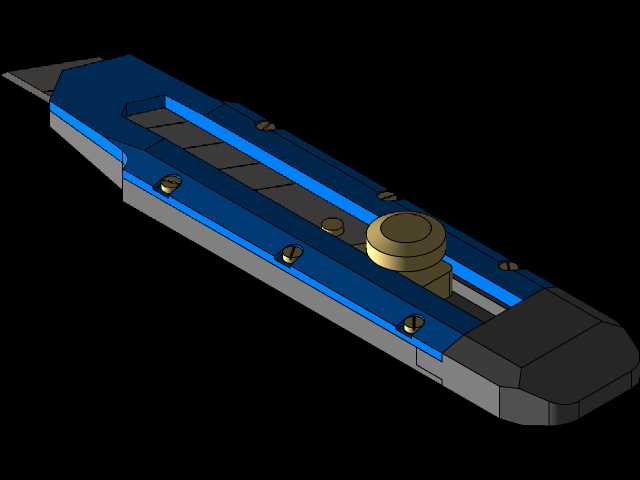

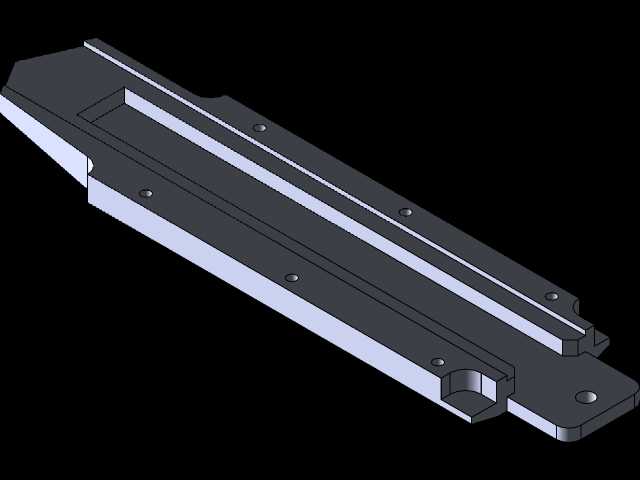

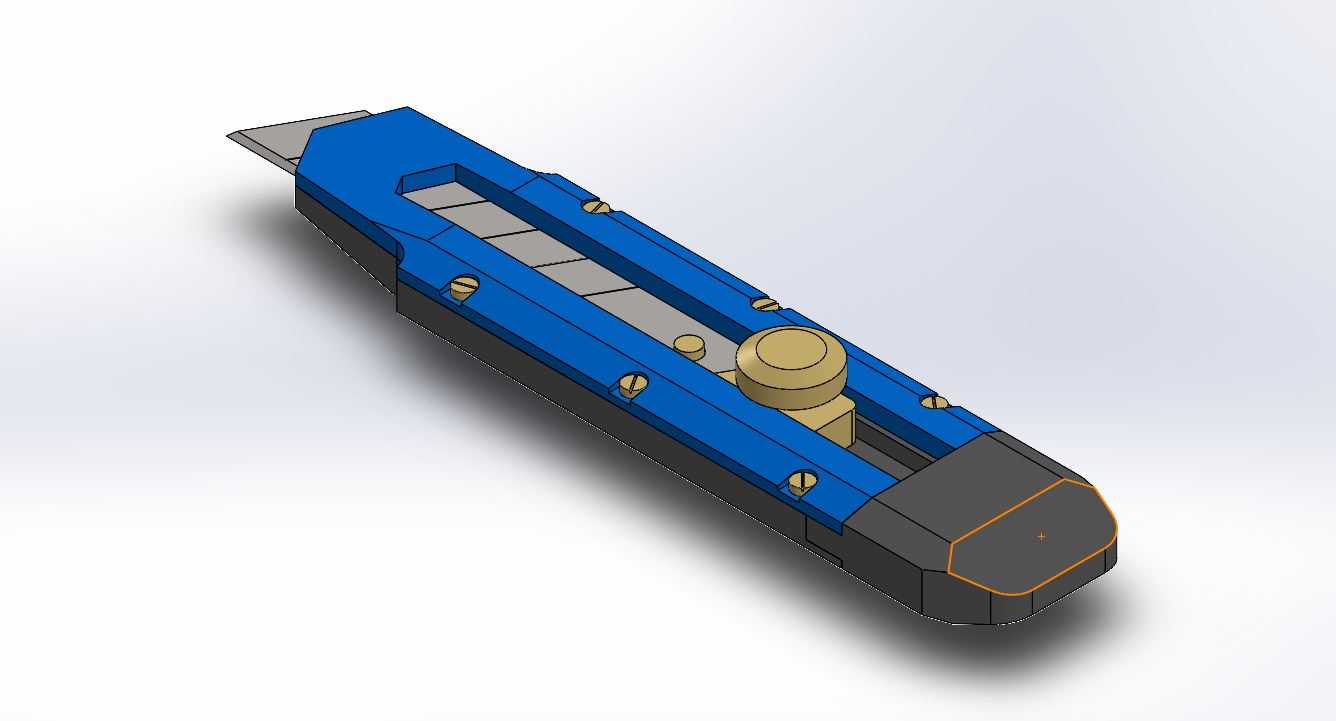

　　这款手动切割工具主要面向工业现场裁切、装修施工、物料开料等多场景作业需求，适配25毫米宽度的重型美工刀片，相比常规小规格裁纸刀，能应对更厚的瓦楞纸板、橡胶垫片、PVC板材、皮革料层等材质的裁切作业，在包装车间下料、机电安装现场修边、广告制作行业裁切板材等场景下，能减少反复换刀、刀片易折断的问题。从结构设计逻辑来看，整体采用长条形握持壳体布局，壳体分为上下扣合的两部分，通过多组十字槽螺钉完成锁紧固定，装配时可以直接将刀片推送机构、锁止组件预装在半壳的定位槽内，再扣合另一半壳体打紧螺丝即可，后期维护更换磨损的内部零件时，只需拧开对应位置的螺丝就能拆开壳体，不需要额外的专用拆解工具，适配一线作业人员快速维保的需求。握持段的外壳做了分段式的防滑造型，靠近尾部的区域采用深色防滑材质包覆，作业时手掌贴合的位置不会因为沾了切削碎屑、手上带汗出现打滑的情况，壳体侧面预留的长条形滑槽是刀片推送的行程轨道，推送滑块采用黄铜材质的旋钮结构，旋钮表面做了滚花处理，戴劳保手套操作时也能顺畅推动滑块调整刀片伸出长度，调整到需要的裁切深度后，拧紧黄铜旋钮就能将滑块位置锁死，避免裁切过程中刀片回缩或者过度伸出引发的安全问题。

　　刀片的固定槽做了台阶式定位结构，25毫米宽的刀片装入后，槽体的侧壁会贴合刀片的两个侧边，裁切时承受侧向力的过程中，刀片不会出现左右偏摆的问题，相比普通窄款裁纸刀的单点定位结构，这种全侧边贴合的定位方式能让刀片承受更大的裁切推力，切割厚硬材质时也不容易出现刀片崩断的情况。刀头位置的出刀口做了圆弧过渡的包边处理，刀片未伸出时，刀头的包边会完全覆盖刀刃位置，放在工具包或者工作服口袋里不会误划其他物品，也能避免作业人员拿取时被外露刀刃划伤。从安装边界尺寸来看，整体壳体长度适配成年人手掌的握持跨度，闭合状态下整体宽度控制在单手握持的舒适范围内，厚度方向不会因为内部的推送、锁止机构过度凸起，长时间握持作业不容易产生手部疲劳。

　　内部的刀片存储仓设计在滑槽下方的壳体内腔中，可以存放3-5片备用的25毫米替换刀片，作业过程中刀片出现磨损、崩口时，不需要单独携带备用刀片的包装盒，直接拆开壳体尾部的端盖就能取出备用刀片更换，适配户外、高空等不方便携带零散配件的作业场景。锁止机构的阻尼做了匹配性调校，推动滑块时的阻力保持在合适区间，既不会因为阻力过小导致滑块受震动自行滑移，也不会因为阻力过大导致调整刀片长度时操作费力，锁止状态下能承受至少50N的轴向推力不发生位移，满足重度裁切作业时的受力要求。

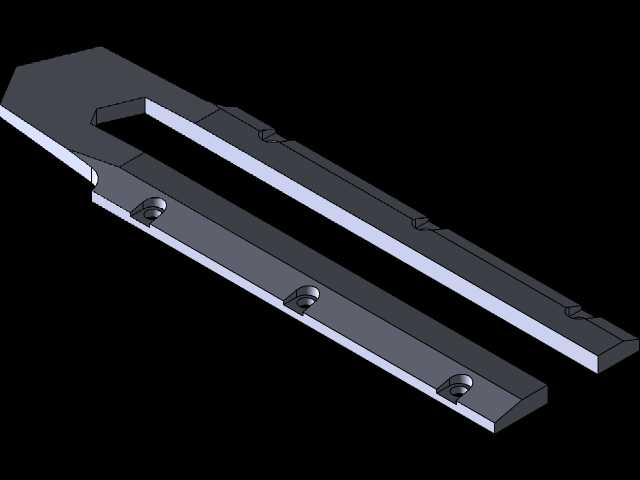

　　壳体上的螺钉安装位置都做了沉头孔设计，螺丝拧紧后头部完全沉入沉头孔内，握持时不会有凸起的螺丝棱角硌手，所有壳体的拼接缝都做了错位止口设计，裁切过程中产生的碎屑、少量的切削液或者水渍不会轻易进入壳体内部，能减少内部金属零件出现锈蚀、卡滞的概率，延长工具的整体使用寿命。刀尾位置做了圆弧收边处理，作业时需要用手掌推压刀尾增加裁切力度时，圆弧面能均匀分散手掌受到的压力，不会出现棱角硌压手掌导致疼痛的问题。在实际选型适配时，这款切割工具适合搭配0.7毫米厚度的重型折断式刀片，刀片的折断槽位置和刀头的出刀口长度做了匹配，刀片伸出长度不超过单节折断段长度时，裁切过程中受力最稳定，不会出现刀片弯折的情况。
