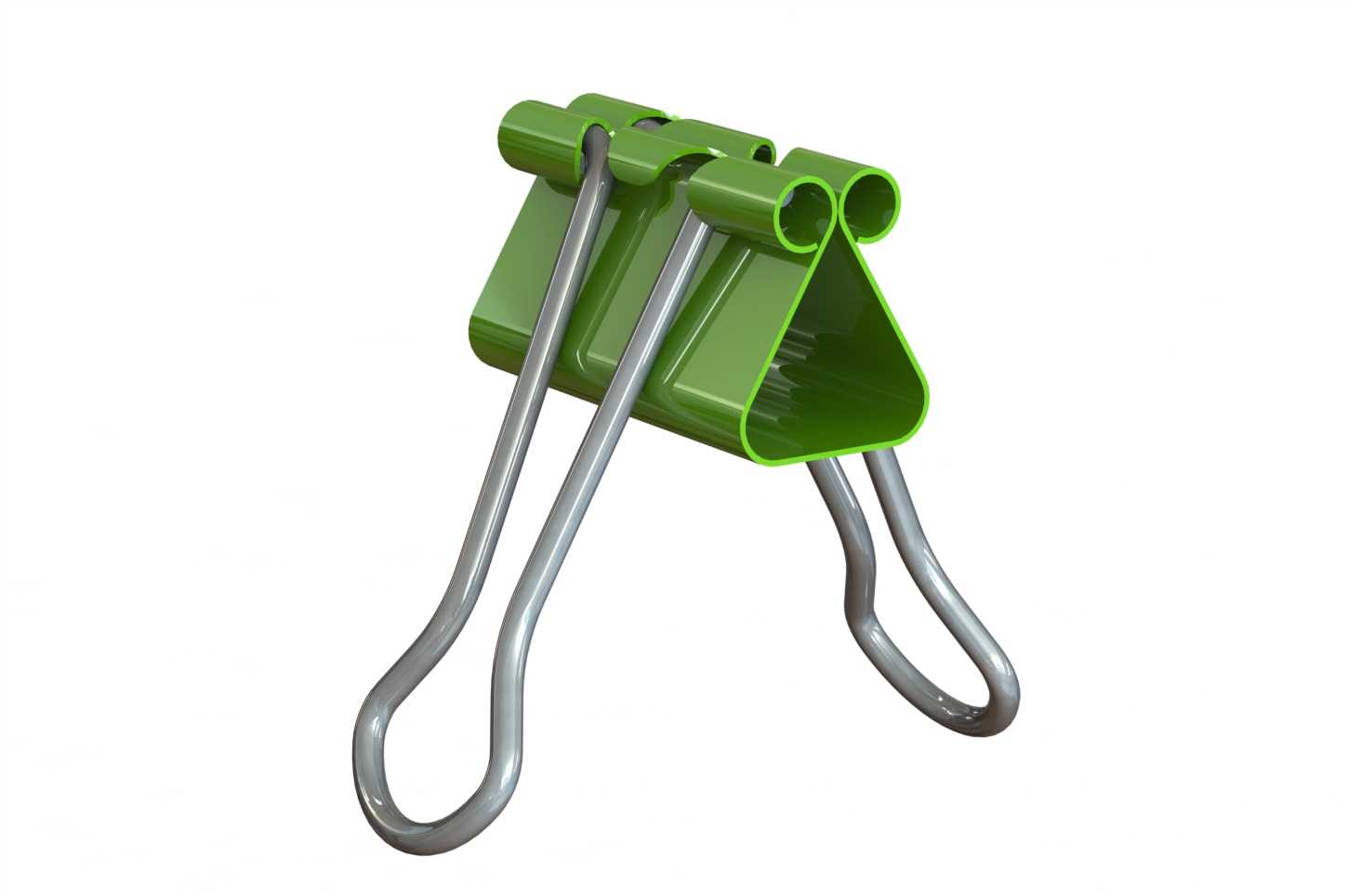

绿色长尾夹办公文具结构三维建模

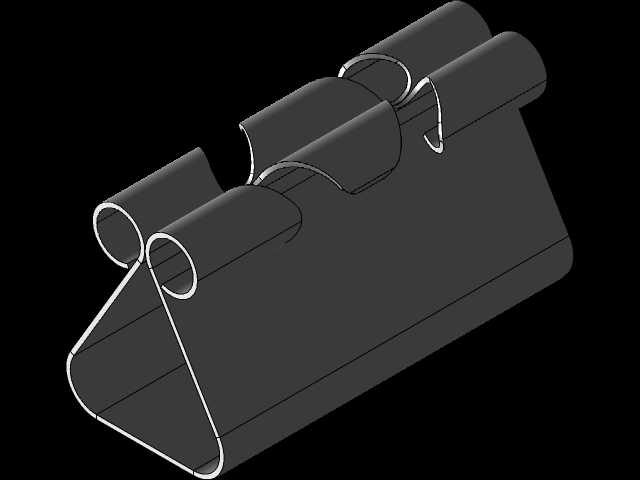

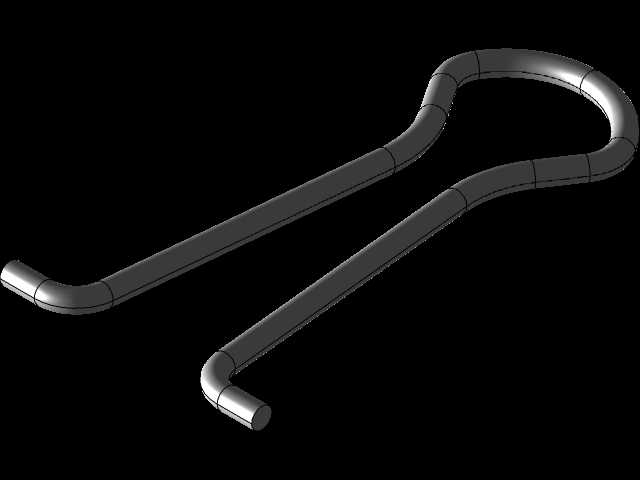

　　日常办公场景里随处可见的长尾夹，看似结构简单，实则每一处弯折、每一段曲面都经过了实际使用场景的反复验证，建模过程中需要兼顾夹持力、开合手感、耐用性三个核心指标，不能只做外观复刻。先从夹身的钣金结构说起，这部分是整个夹子的受力主体，采用卷边弯折工艺成型，顶部的双卷圆结构是整个夹身的受力支点，建模时需要严格控制卷圆的内径尺寸，既要保证钢丝手柄能够顺利穿入完成铰接，又要避免间隙过大导致手柄开合时出现旷量，影响夹持手感。夹身的三角收拢结构是实现夹持力的关键，两侧的倾斜面夹角需要经过反复校核，夹角过小会导致夹身张开行程不足，无法夹持较厚的文件堆叠，夹角过大则会让夹身的预紧力不足，夹持少量纸张时容易出现滑脱。夹身表面的圆角处理不能随意设置，所有与纸张接触的边缘都要做R0.3以上的圆角过渡，避免锋利的钣金边缘割伤纸张或者划伤使用者手指，这是文具类产品设计里很容易被忽略的安全细节。再看两侧的钢丝手柄，这部分采用弹性钢丝弯折成型，建模时需要还原钢丝的连续弯折曲率，从穿入卷圆的直段开始，向下延伸的弧形段要贴合夹身外侧的曲面轮廓，保证手柄收拢时能够完全贴靠在夹身侧面，不会突出占用额外空间，末端的回弯环形结构是手指施力的位置，环形的内径要适配成年人手指的按压尺寸，回弯处的过渡圆弧要顺滑，避免开合时硌手。

　　手柄的钢丝直径选择直接决定了夹子的开合力度，直径过粗会导致按压开合需要的力度过大，日常使用费力，直径过细则会让手柄刚性不足，频繁开合后容易出现塑性变形，失去复位能力。实际应用场景中，这类长尾夹除了常规的办公文件整理，还会被用于生产车间的临时图纸夹持、样品分类固定、线束临时整理等场景，所以建模时还要考虑不同使用场景下的受力边界：当夹持总厚度达到夹身最大开口量的80%时，夹身的最大应力不能超过钣金材料的屈服强度，保证松开后夹身能够完全复位，不会出现永久变形；手柄在最大张开角度下，钢丝的弯曲应力要处于弹性变形区间，反复开合上千次也不会出现断裂或者弹力衰减。

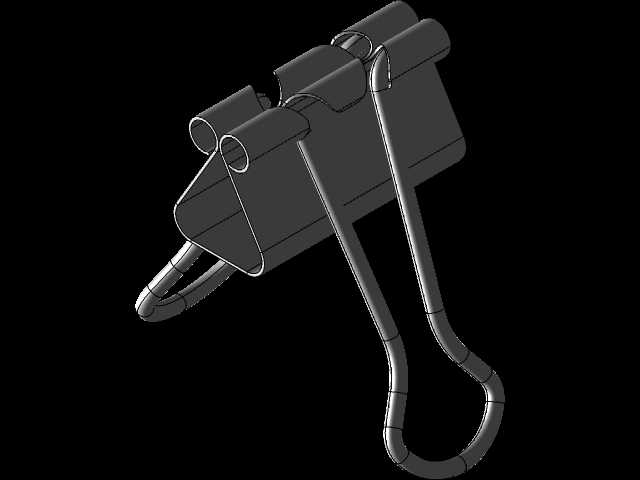

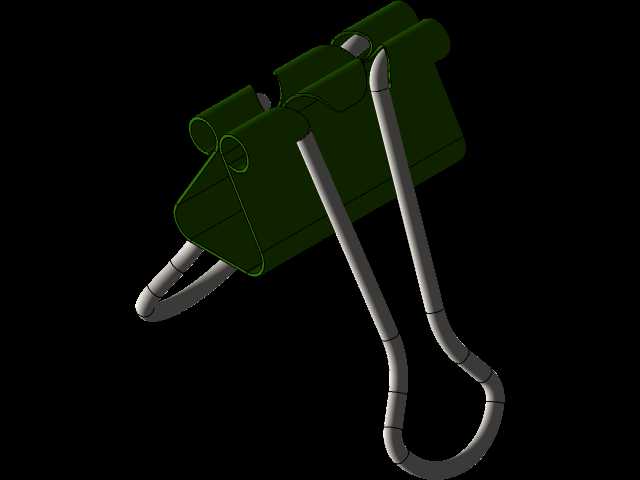

　　安装边界方面，夹身的整体宽度、长度、高度尺寸要符合通用文具的尺寸规范，能够适配市面上常见的文件盒、文件夹的收纳尺寸，手柄收拢后的整体外轮廓不能超出夹身的最大宽度，避免多个夹子堆叠存放时出现互相勾连的情况。建模过程中，夹身与手柄的铰接配合是重点，卷圆结构与钢丝直段的配合间隙要控制在0.1mm以内，既保证手柄能够灵活转动，又不会出现径向窜动，夹身两侧的卷圆同轴度要控制在0.05mm以内，避免手柄安装后出现卡滞、转动不畅的问题。夹身底部的夹持平面要保证足够的平面度，两个夹持面闭合后要完全贴合，不能出现局部缝隙，否则会导致夹持薄纸时出现夹不牢、纸张滑脱的问题。

　　另外，夹身的表面涂层厚度也要在建模时预留出相应的尺寸余量，避免喷涂后卷圆内径缩小，导致手柄无法装配。很多新手建模时容易忽略手柄的弹性变形特性，直接按照刚性结构建模，实际上当按压手柄末端张开夹口时，钢丝手柄会产生可控的弹性形变，这部分形变的行程要和夹身的张开量匹配，保证施力过程中力的传递线性，不会出现突然的力度跳变。从结构设计的角度看，这个小小的夹子把杠杆原理、弹性形变、钣金成型工艺结合得非常巧妙，没有多余的零件，依靠两个构件的配合就实现了稳定的夹持功能，建模时不能只追求外观形似，要把每一处结构对应的功能逻辑还原出来，才能让模型具备实际的工程参考价值，后续不管是做结构优化、开模验证还是工装设计，都能直接作为基础数模使用。
