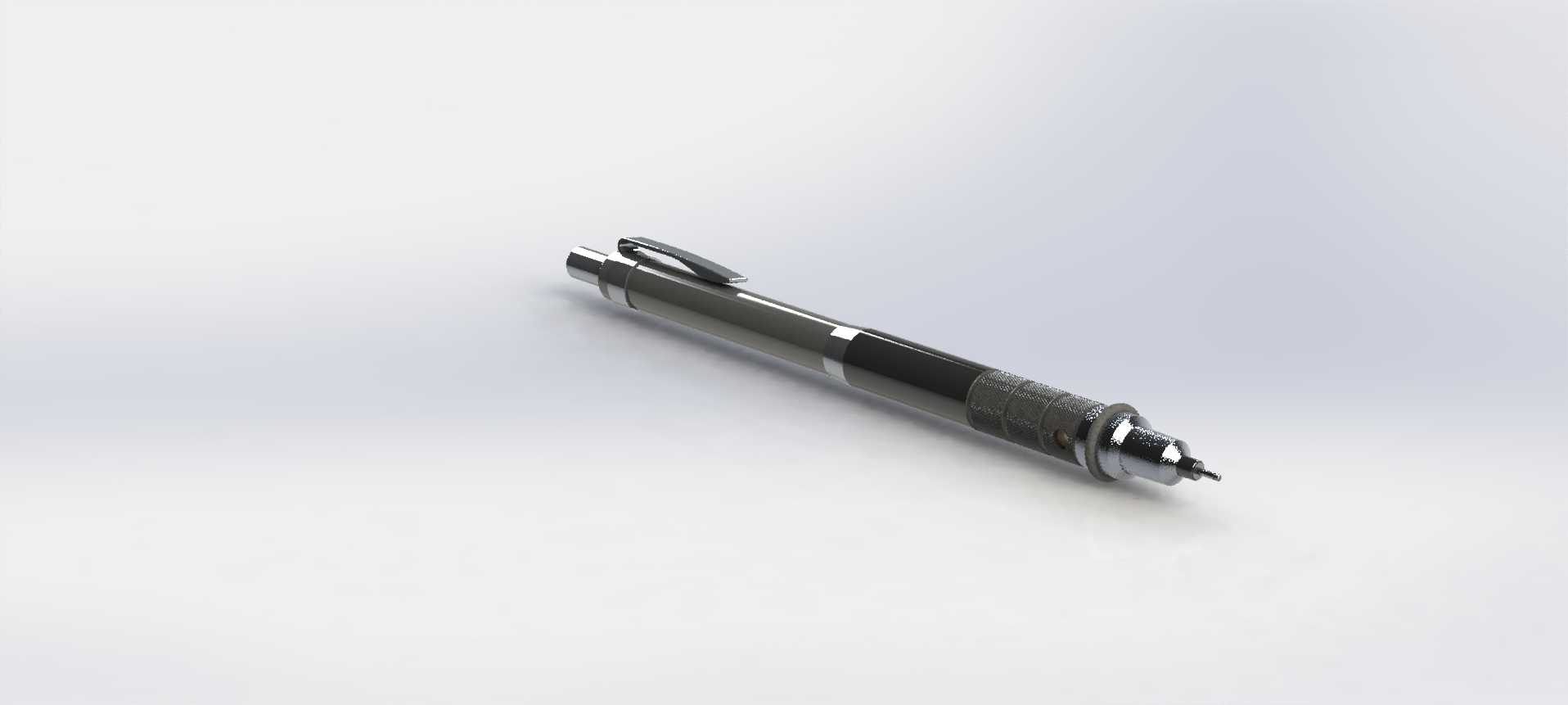

三菱KuruToga旋转出芯自动铅笔结构建模

　　本次建模的自动铅笔核心搭载Kuru Toga旋转出芯结构，日常书写场景中，铅芯会随着每一次按动纸面的受力动作产生定角度旋转，避免铅芯单侧磨损导致的线条粗细不均、断芯问题，适配学生日常记笔记、工程人员现场手绘草稿、设计从业者快速勾勒方案线条等多类书写场景，相比常规固定铅芯的自动铅笔，能长时间保持笔尖书写角度的一致性，绘制出的线条粗细均匀，不需要频繁转动笔杆调整铅芯磨损面，大幅提升连续书写的流畅度。建模过程中优先还原笔身的手持握持逻辑，笔身中段的防滑握持区做了微滚花纹理处理，纹理深度控制在0.15mm，既不会因为纹理过深硌手，也能保证手部出汗时的握持摩擦力，长时间书写不易打滑。

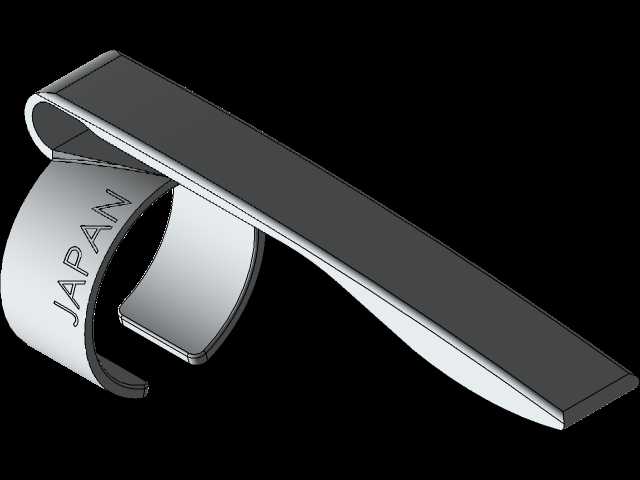

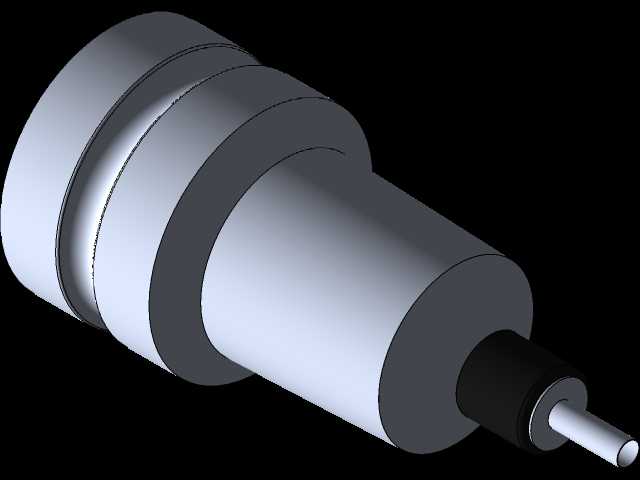

　　笔夹部分采用弹性悬臂结构设计，夹持厚度适配0.3-1.2mm的笔记本封面、工装口袋布料，夹持后笔身与被夹持面的间隙控制在0.2mm，日常携带时不会因为晃动产生异响，也不会轻易脱落。笔尖部分的金属护芯管做了阶梯收窄设计，最前端的护芯管内径仅比0.5mm铅芯大0.08mm，既可以给铅芯提供足够的侧向支撑，减少书写时铅芯受侧向力断裂的概率，也不会因为护芯管过粗遮挡书写视线，方便绘制精细线条的时候观察笔尖落点。建模时参考实物逆向测量的尺寸，笔身总长度控制在148mm，最大握持直径11.2mm，整体重心设置在距离笔尖58mm的位置，刚好落在日常握持的食指与拇指夹持区域，长时间书写不会因为重心偏上导致手部疲劳。

　　内部的旋转传动结构做了装配间隙的还原，每一级传动齿轮的齿侧间隙留0.03mm，既保证旋转动作的顺畅，不会出现卡滞，也不会因为间隙过大导致旋转角度不准，铅芯磨损面无法均匀转动。笔身顶部的按动出芯结构做了行程限位，单次按动行程3.2mm，每次按动出芯长度控制在0.3mm，避免单次出芯过长导致铅芯断裂。笔身的金属装饰环与塑料笔身的配合采用过盈0.05mm的装配设计，装配后不会出现松动错位，同时也方便后期拆解维护。考虑到日常使用中笔身可能出现的跌落场景，笔尖部分的金属件与笔身主体的连接做了加强筋结构，从1.2m高度自由跌落至水泥地面时，笔尖结构不会出现变形歪斜，保证护芯管与铅芯的同轴度。

　　笔身内部的铅芯存储腔内径4.2mm，可以容纳12根0.5mm规格的铅芯，存储腔内壁做了光滑处理，铅芯在腔体内不会因为晃动产生碎屑堵塞出芯通道。建模过程中对所有配合面做了公差匹配，塑料件之间的卡扣配合预留0.1mm的装配间隙，金属嵌件与塑料件的结合位置做了定位凸台，避免装配时出现错位。整个结构的传动逻辑完全还原实物的工作原理，每一次书写按压时，内部的棘爪结构会带动铅芯夹头旋转9度，连续书写40次左右即可完成铅芯一整圈的转动，保证铅芯磨损面始终均匀，书写线条保持一致的粗细。
