36V12Ah带BMS电动自行车锂电池组结构

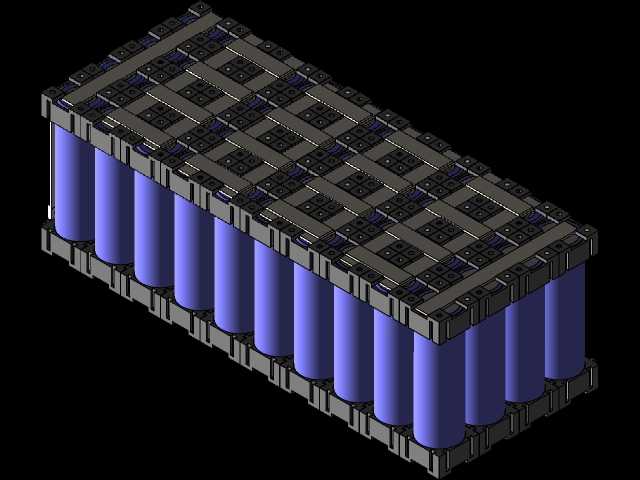

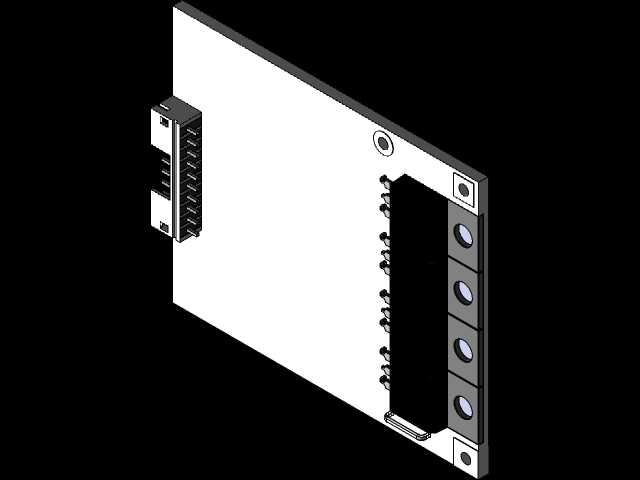

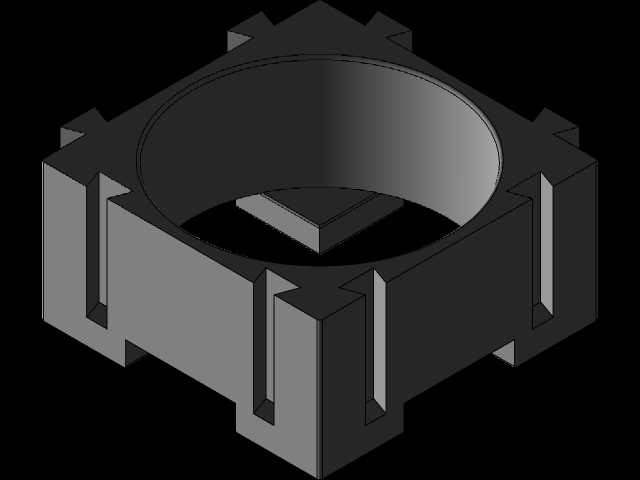

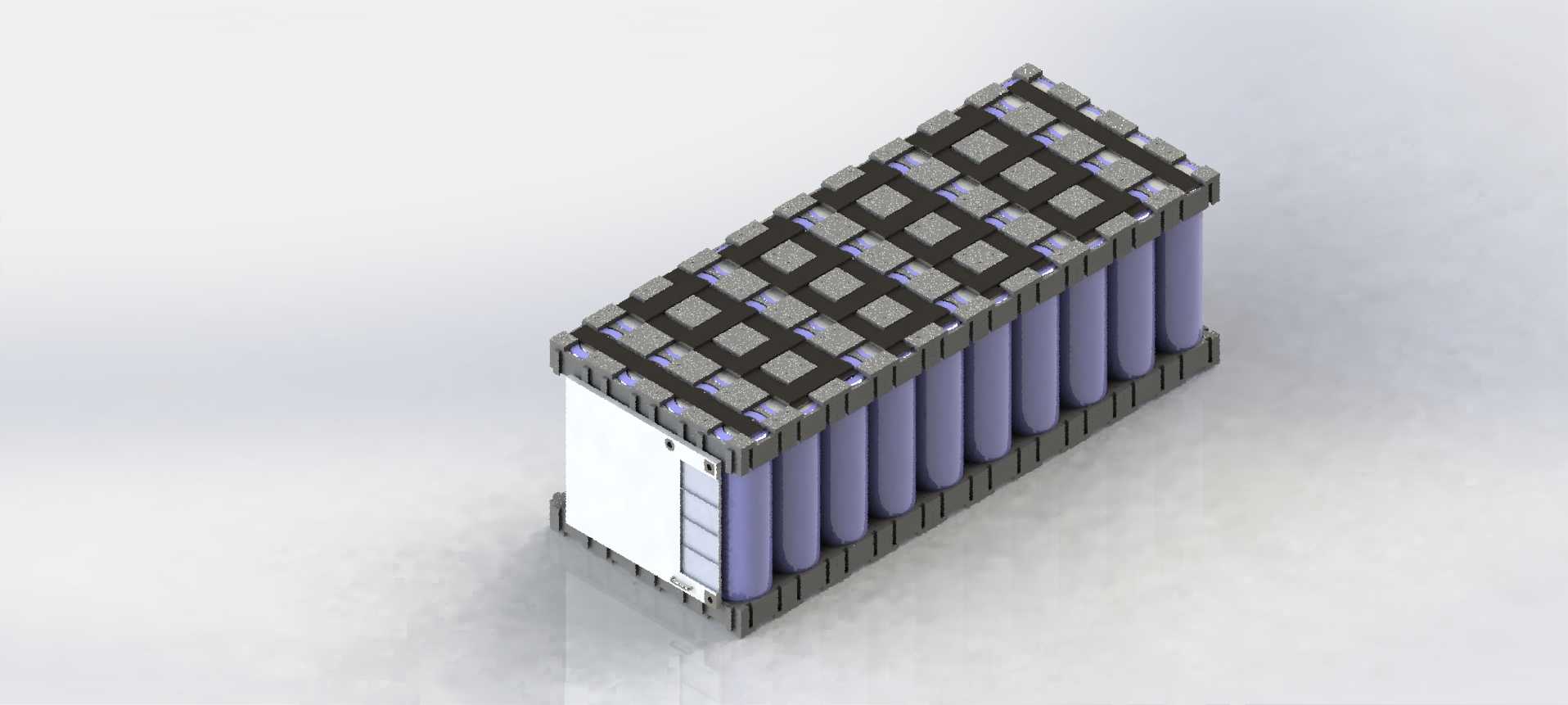

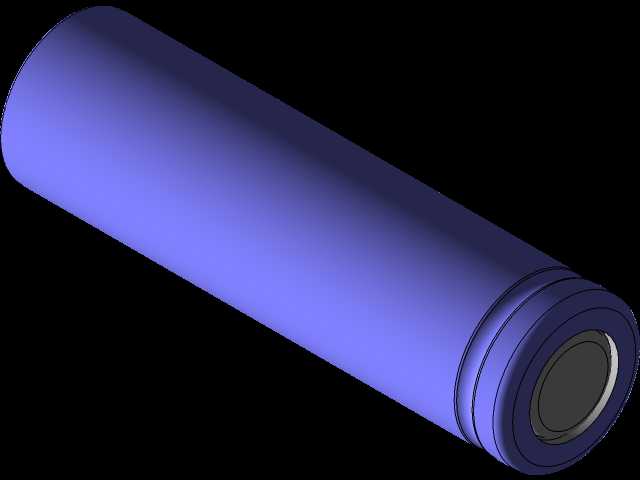

该结构对应短途两轮电动出行场景的核心供能部件，主要适配额定电压36V的轻型电动自行车，为整车的动力驱动、灯光系统、电控模块提供稳定的直流电能输出，同时搭载的电池管理系统可实现充放电过程的全链路管控，避免过充、过放、过流、温度异常等问题损伤电芯，大幅提升电池组的循环使用寿命与使用安全性。从功能特性来看，该电池组采用圆柱电芯串并组合的排布方式，通过合理的串数配置达成36V额定输出电压，并联电芯的容量叠加实现12Ah的额定储电能力，可满足日常通勤场景下25至35公里的续航需求，适配多数城市短途代步电动自行车的供电需求。设计过程中优先考虑了空间利用率与结构稳定性，电芯采用规整的矩阵式排布，相邻电芯之间预留均匀间隙，既可以为电芯工作时的热量散发预留流通通道，避免热量堆积引发的性能衰减，也能通过支架结构对每一颗电芯形成独立的限位固定，在车辆经过颠簸路面时，减少电芯之间的挤压、位移风险，避免极耳受力断裂引发的电路故障。外形设计采用紧凑的长方体构型，整体尺寸适配常规电动自行车车架下方的电池安装仓空间，安装边界充分考虑了整车装配的公差要求，侧边预留的BMS板安装位可直接固定保护板模块，输出端的接口位置与常规车型的供电接插件位置匹配，无需额外改动车架结构即可完成替换安装。结构外侧的固定支架采用卡扣式拼接设计，无需额外粘接即可完成电芯组的整体定型，既降低了组装过程的工艺复杂度，也为后续的电芯检修、更换提供了便利，端面的绝缘防护结构可避免电芯端部与金属车架直接接触引发的短路风险，整体结构在满足电气性能要求的前提下，兼顾了装配效率、使用安全与维护便利性，能够很好适配轻型电动自行车的日常使用工况。
