乐高科技组越野测试车拼装结构设计

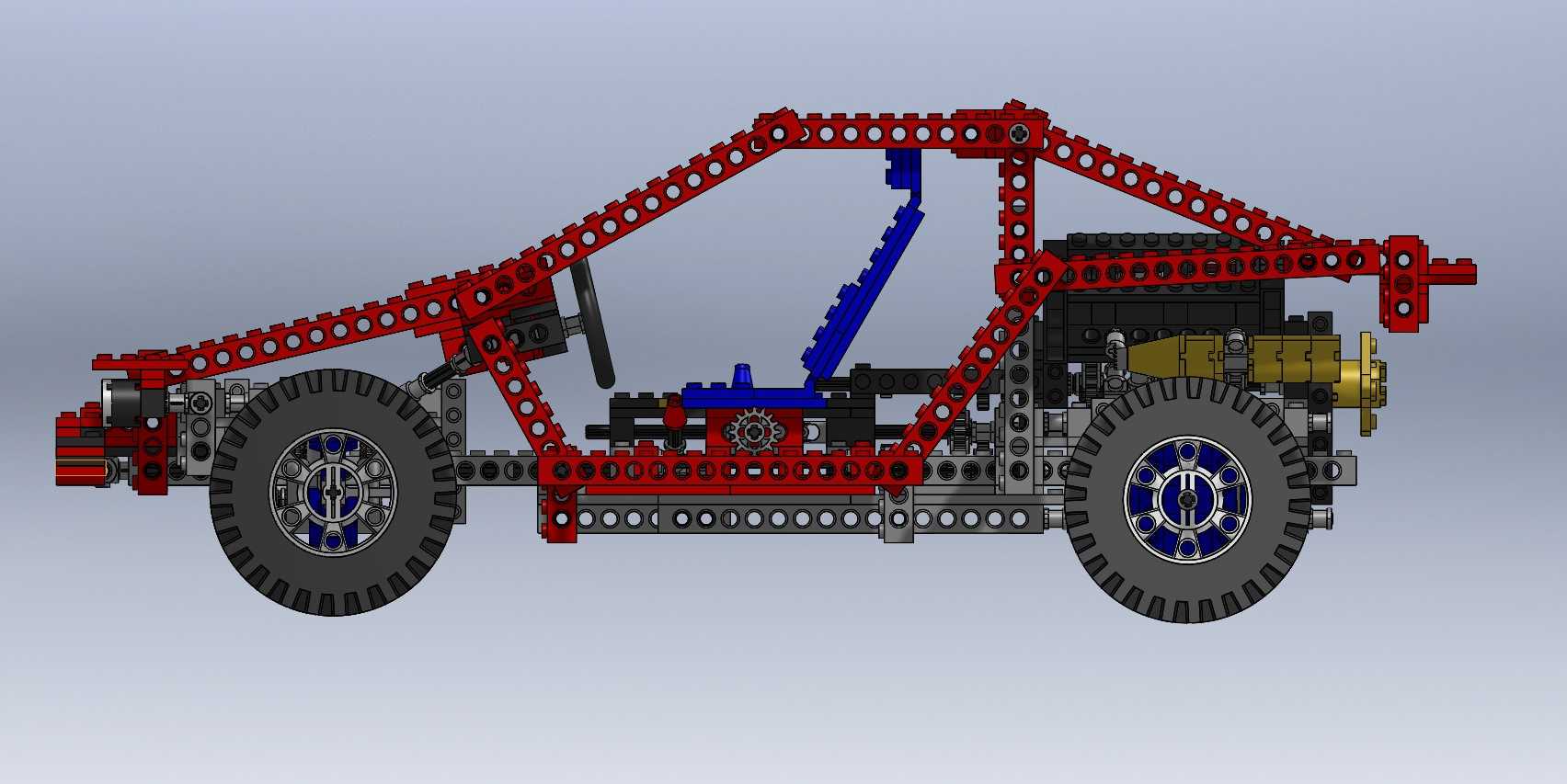

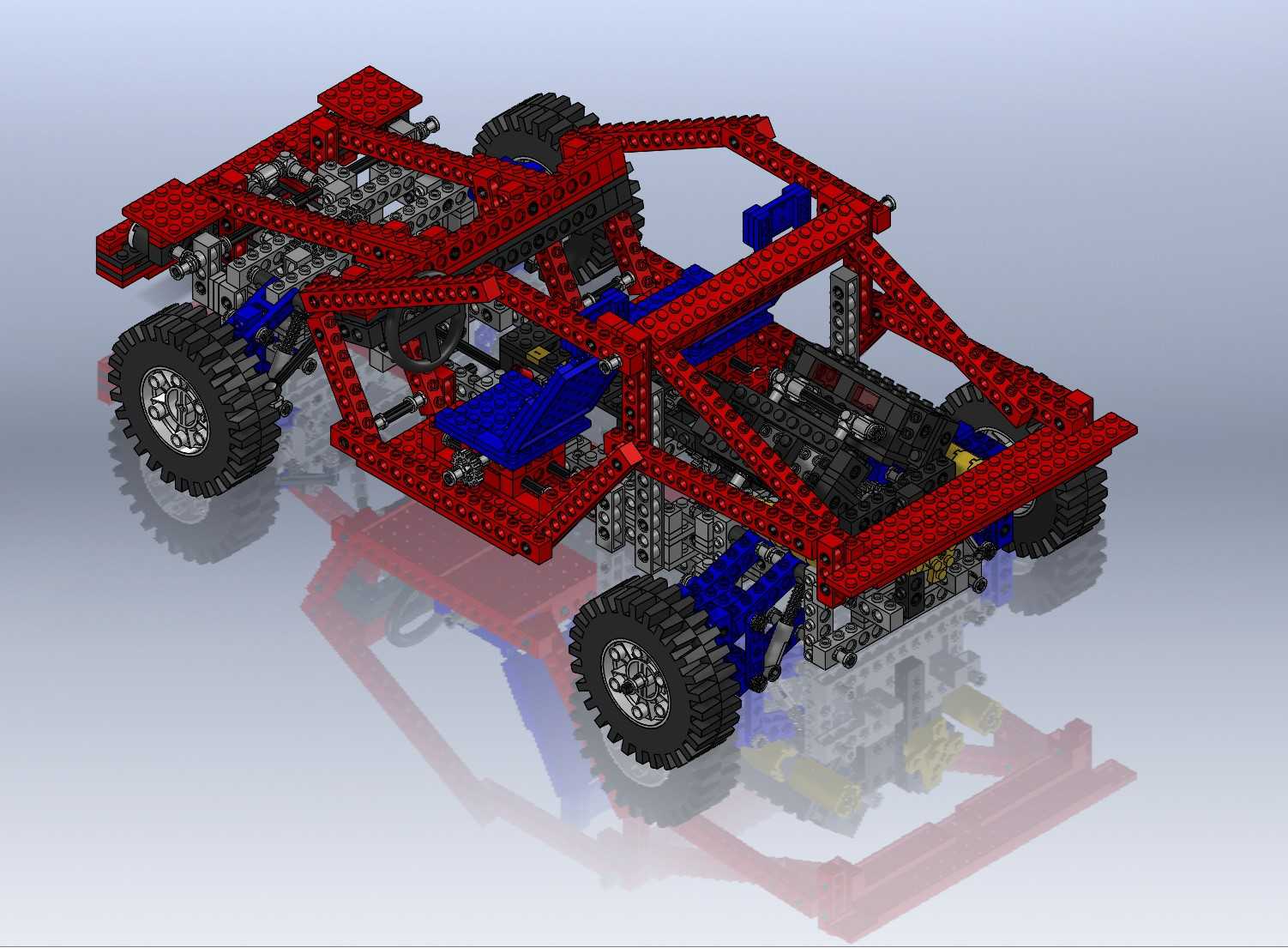

　　该模型还原的是乐高科技组系列的越野测试车辆，核心定位是机械结构原理的具象化展示载体，可用于青少年机械科普教学、积木拼装爱好者的结构参考，也能作为小型越野车辆底盘结构验证的缩比样件参考。从结构设计逻辑来看，整车采用外露式管架车身结构，没有额外的覆盖件遮挡，所有机械传动、行走部件完全裸露，方便观察内部动力传递路径与部件运动状态，这种设计思路也和真实越野赛车的管架车身逻辑一致，在保证结构强度的同时尽可能降低整车重量。

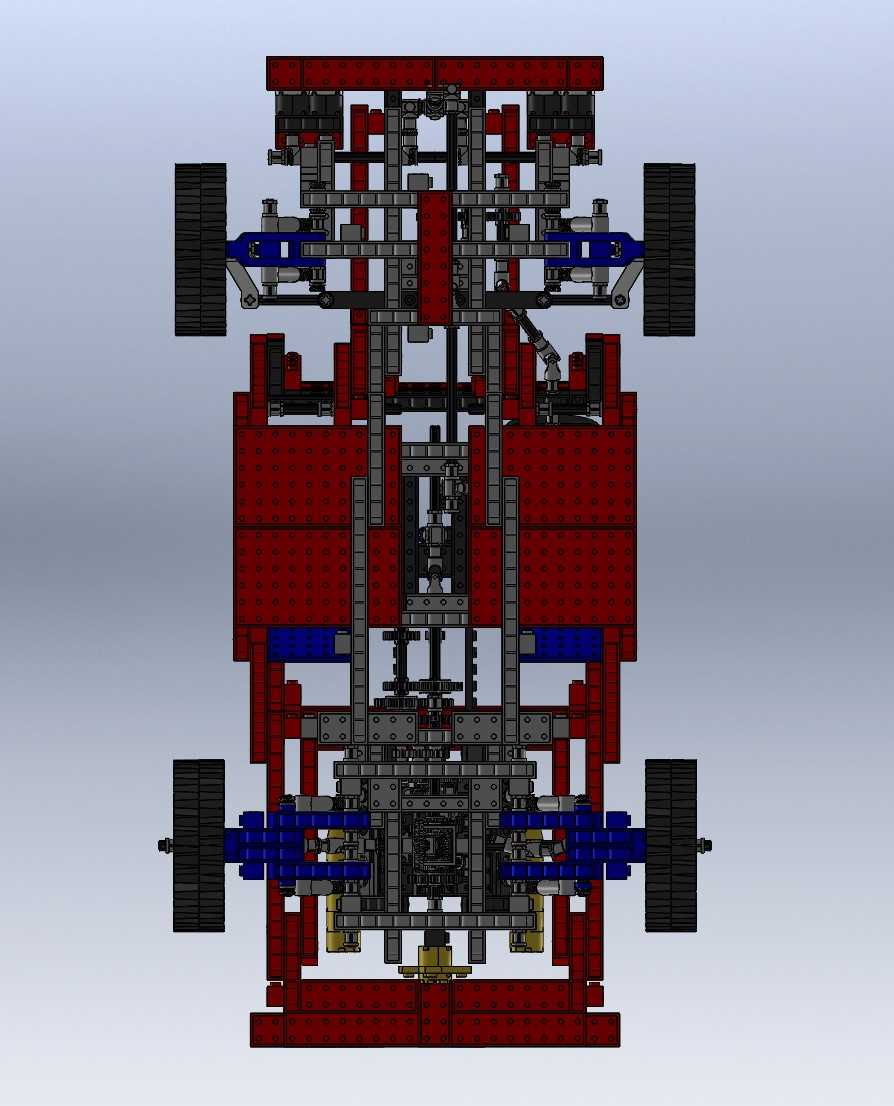

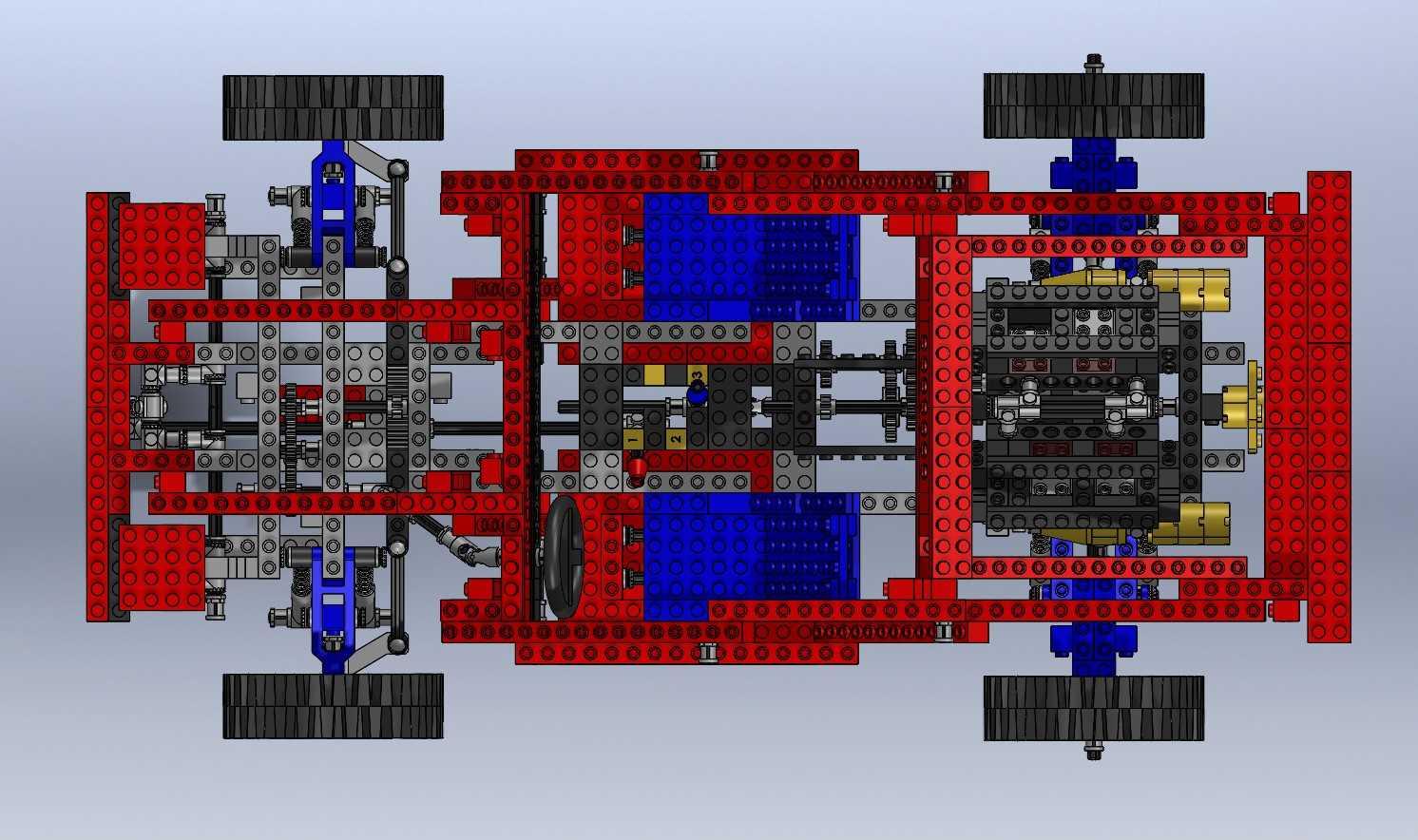

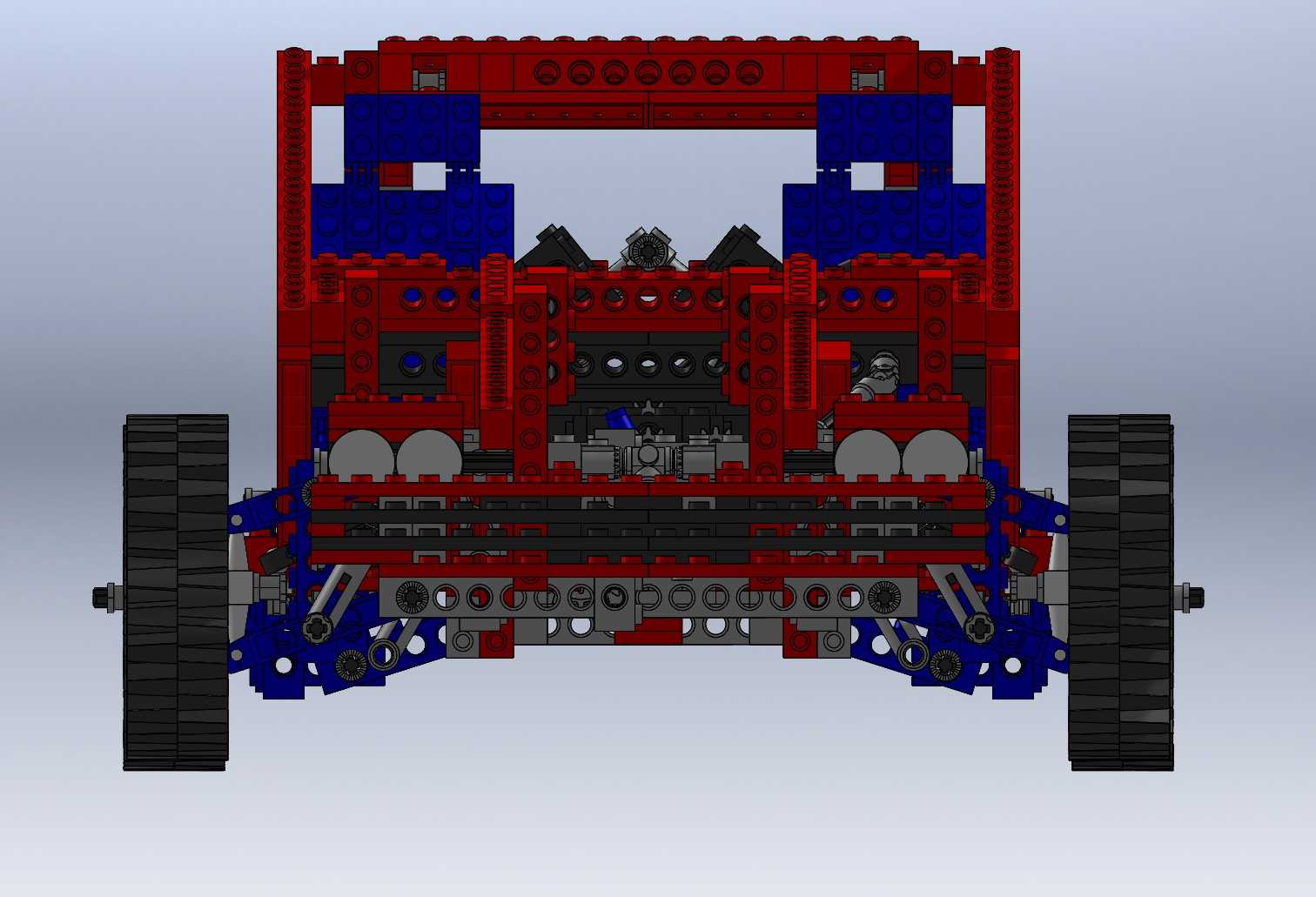

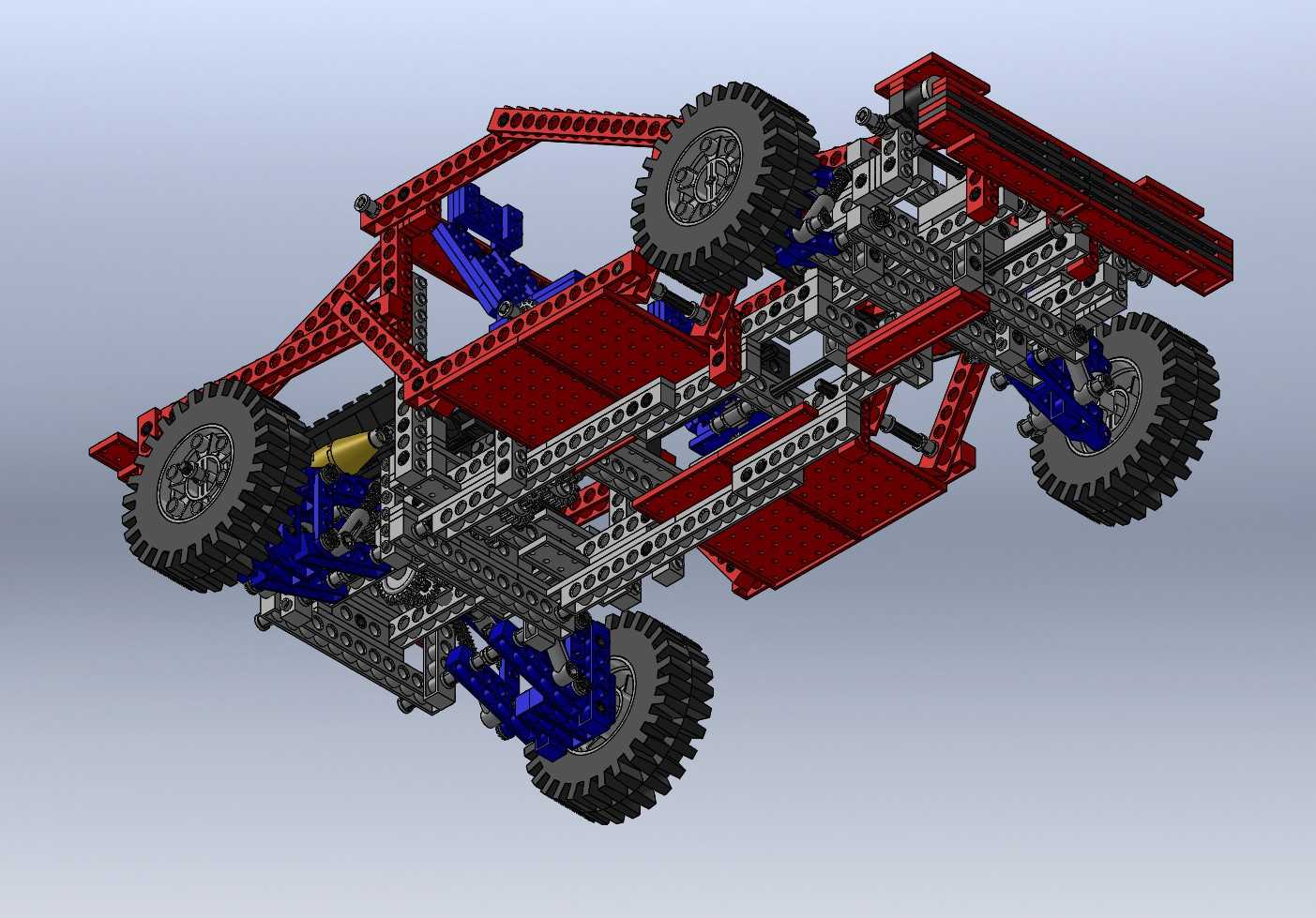

　　行走系统部分，四个车轮均配备了完全独立的悬架结构，每个车轮的跳动不会对其余车轮造成干涉，能够模拟真实越野车在非平整路面的车轮贴地效果，悬架的摆臂、减震连接位都做了模块化拆分，可单独调整悬架行程与弹性元件的刚度参数，适配不同的模拟路况需求。动力传动部分，模型搭载了可正常运转的三速变速箱结构，通过换挡机构可实现三个不同传动比的动力输出切换，能够直观展示不同挡位下齿轮组的啮合状态与转速变化规律，变速箱后端连接模拟四缸发动机结构，随着动力输入，发动机的活塞组件会按照对应冲程做往复运动，完整还原内燃机的动力输出逻辑。车头位置设计了可弹出式大灯结构，通过内置的弹性卡扣机构实现大灯的弹出与复位，还原真实车辆的隐藏式大灯功能。

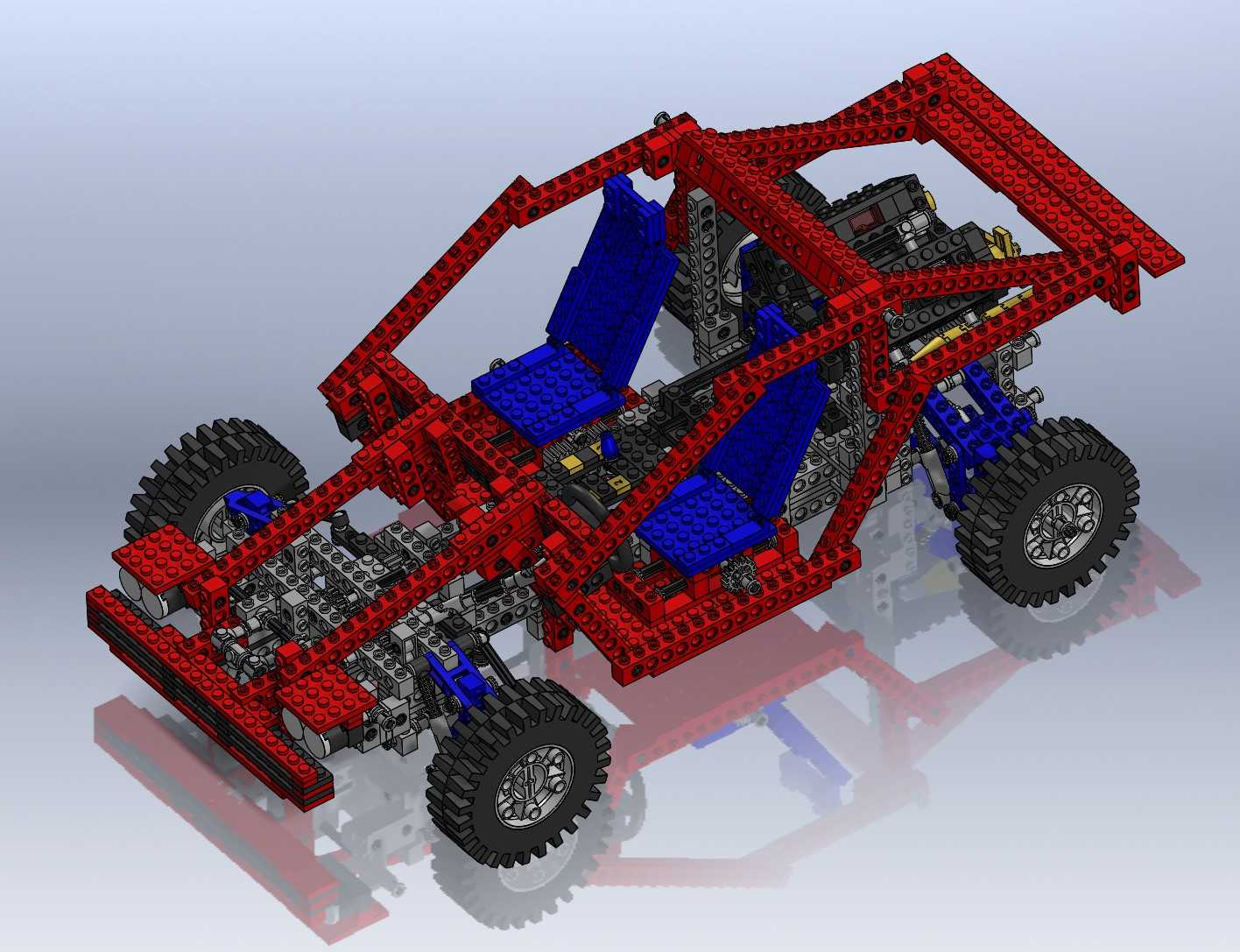

　　整车的积木零件、板件以及机械组轴类零件都采用了配置化的显示状态，在建模过程中对重复的标准连接件做了子组件简化处理，既保证了整体结构的完整性，也避免了过多重复零件导致的模型冗余，方便后续对单个功能模块做单独拆解修改。从安装边界来看，整车的轮距、轴距参数都按照乐高机械组的标准模数做了匹配，所有连接孔位都符合乐高科技组的拼接标准，可直接和同系列的其他机械组零件做通用拼接，拓展其他功能结构。车身内部设置了两个仿真座椅，对应真实双座越野车型的座舱布局，座椅的安装位置预留了调整空间，可根据需求调整座椅前后位置与靠背角度。

　　管架车身的主梁采用交叉式桁架结构，在关键受力点比如悬架安装位、变速箱固定位、座椅安装位都做了加强筋结构设计，避免模型在模拟动态运行时出现结构变形。在实际应用场景中，这类缩比机械结构模型一方面可以作为机械原理教学的直观教具，让学习者快速理解独立悬架、多挡位变速箱、往复式发动机的工作逻辑，相比平面原理图更具直观性；另一方面也可以作为积木改装爱好者的设计参考，基于现有管架结构拓展加装电机、遥控模块，改装成可动态行驶的遥控越野模型；同时对于整车结构设计从业者来说，这种缩比的简化模型也能快速验证管架车身的受力路径、传动系统的布局合理性，在前期概念设计阶段快速调整结构方案，减少后续实车验证的迭代成本。建模过程中对每个运动副都做了装配约束处理，可直接做运动仿真，模拟车辆行驶过程中悬架压缩回弹、变速箱换挡、发动机活塞运动的完整动作，不需要额外添加过多约束即可实现动态效果。
