乐高机械组气动起重机组装结构设计

这款积木式气动起重装置的三维结构设计，核心围绕小型起重作业的功能模拟与机械原理展示展开，在积木类科教玩具、机械原理教学演示场景中具备较强的实用价值。从实际用途来看，该装置并非面向工业级重载起重场景，而是通过标准化积木零件的组合，完整复现气动起重机的核心动作逻辑，可用于青少年机械科普教学、积木爱好者拼装参考，也能作为机械基础原理教学的具象化演示载体，帮助学习者直观理解气动传动、轮式移动、起重变幅等基础机械结构的运作方式。

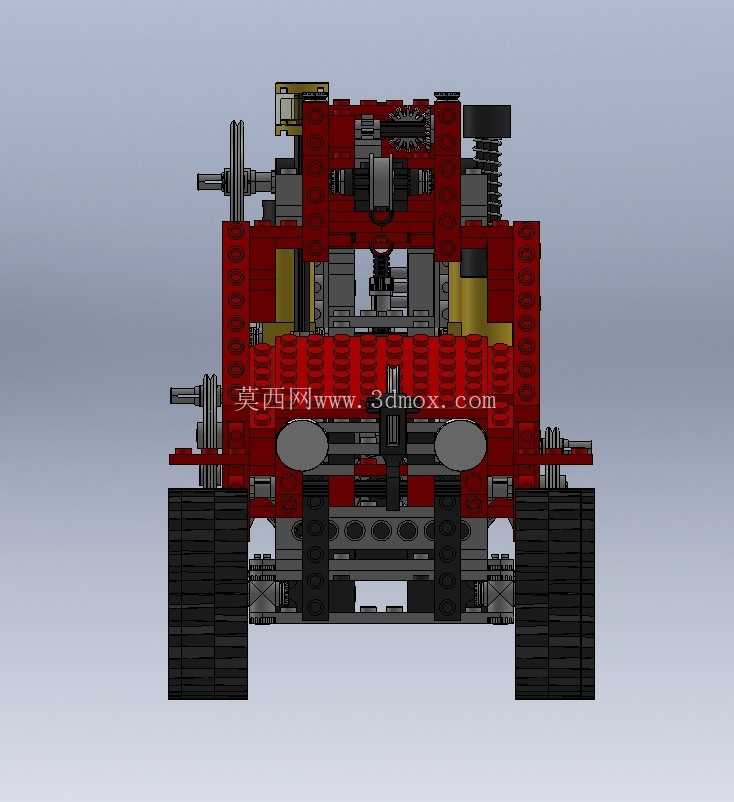

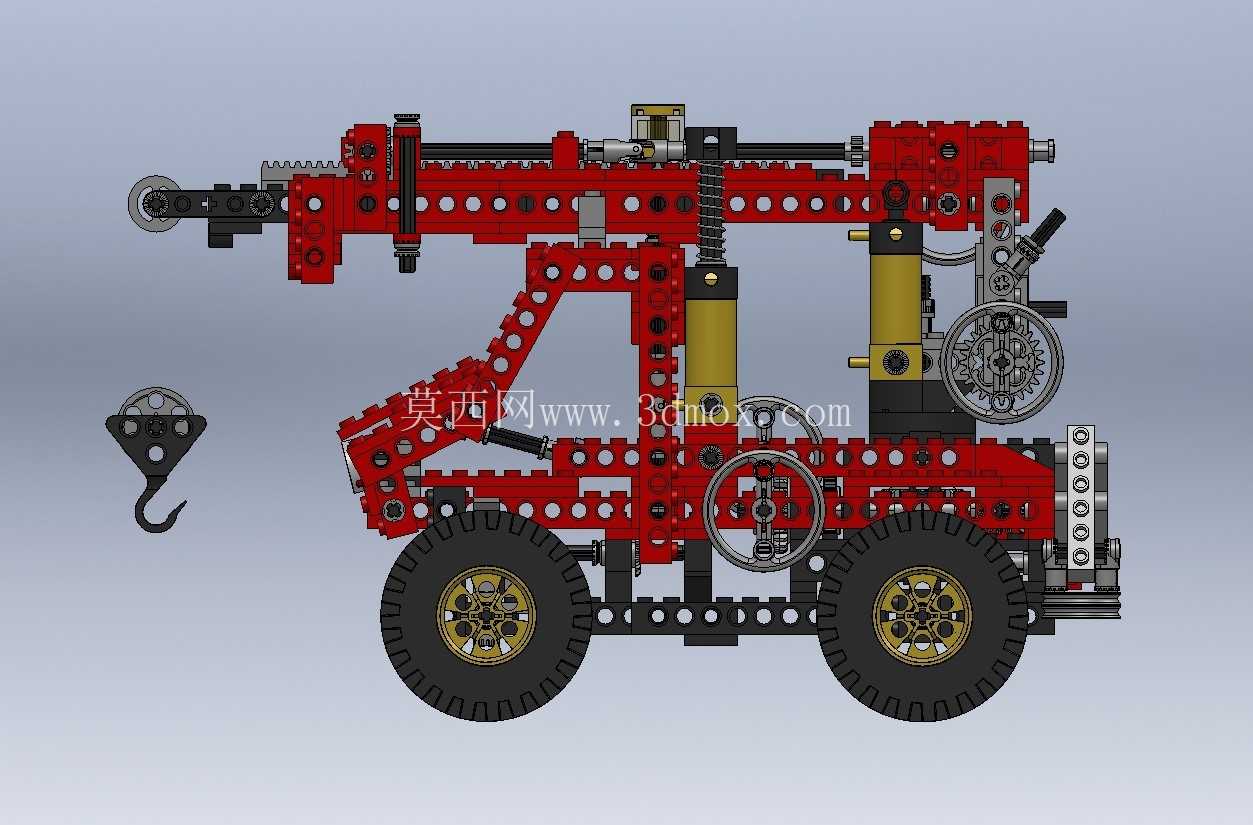

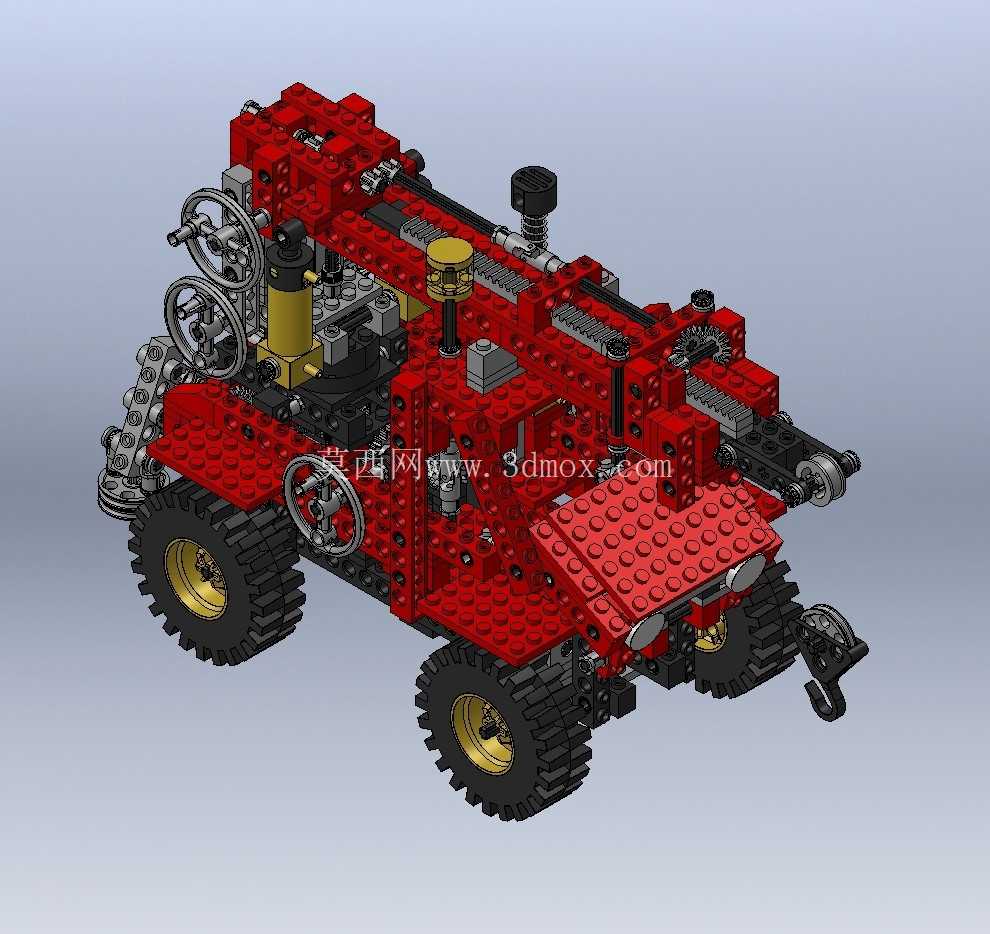

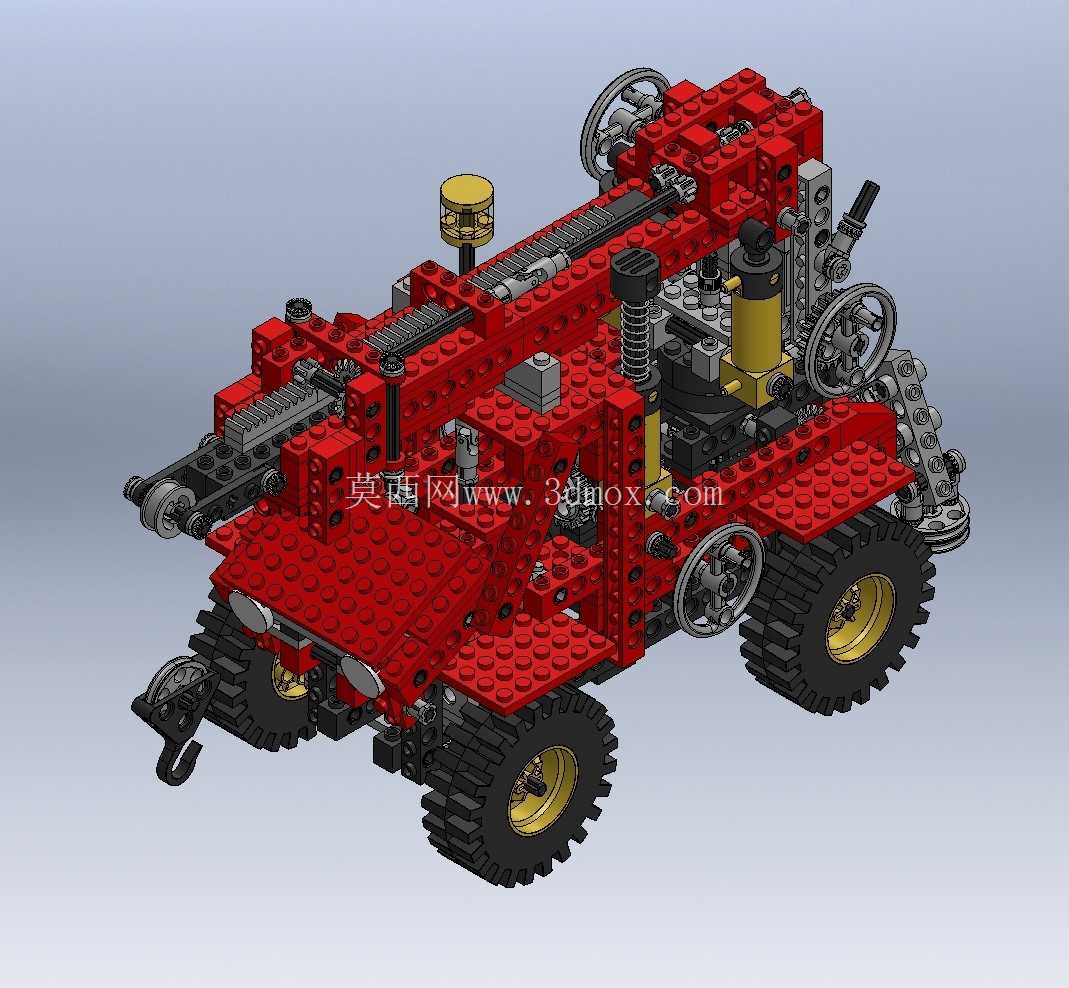

从功能特性层面拆解，该装置采用轮式越野底盘结构，四个大尺寸带深胎纹的橡胶车轮搭配黄色轮毂，能够在模拟的不平整作业面完成移动，底盘预留的转向传动结构可实现前轮转向动作，满足小范围作业点位调整的需求。上部起重作业模块集成了气动执行元件，黄色的气动缸作为核心动力输出部件，搭配黑色的输气通路模拟结构、顶部的气压调节模拟旋钮，可实现起重臂的俯仰举升动作；起重臂采用积木梁件拼接的桁架式结构，在控制整体重量的同时保证结构刚度，前端设置的吊钩组件可完成小型物件的起吊模拟。装置侧面布置的手轮结构，可模拟起重作业中的手动微调操作，对应实际起重机的回转、变幅微调功能，底盘前部的牵引挂钩结构，可拓展连接其他积木作业附件，拓展功能边界。

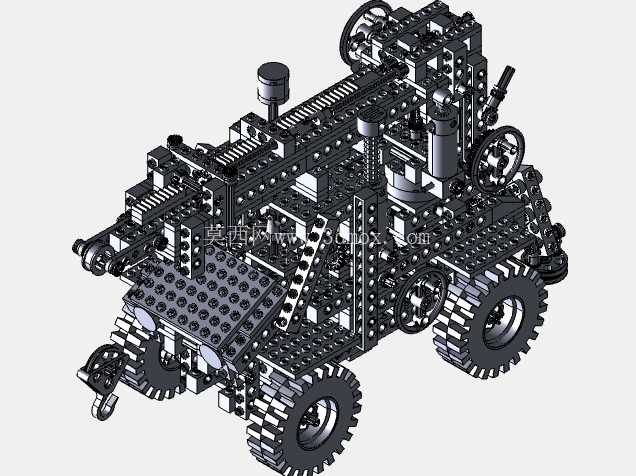

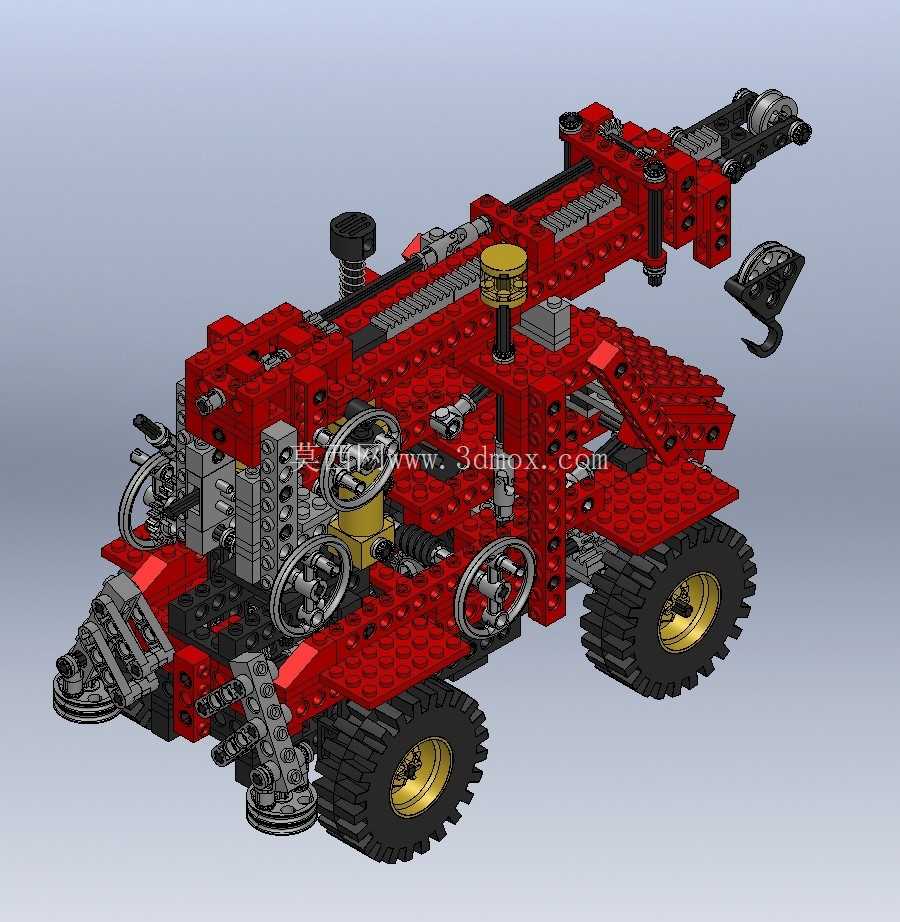

设计思路上，该结构优先遵循积木零件的通用化原则，所有结构件均采用标准乐高机械组的梁、销、轴、板类零件拼接，未使用特殊定制零件，保证结构的可复现性。针对砖块、板件以及技术轴的连接，统一采用标准销孔配合的方式，明确显示各零件的装配状态，对于重复度较高的功能模块，比如车轮悬挂组件、气动元件固定座，采用子组件的设计方式，减少整体装配的复杂度，同时也方便后续的结构修改与零件替换。设计过程中对非核心展示结构做了简化处理，省略了实际气动系统中必备的电缆、螺纹连接结构以及气动软管的细节建模，既控制了整体模型的零件数量，也让核心的机械传动、气动执行结构更加清晰直观，避免冗余细节干扰对核心原理的观察。

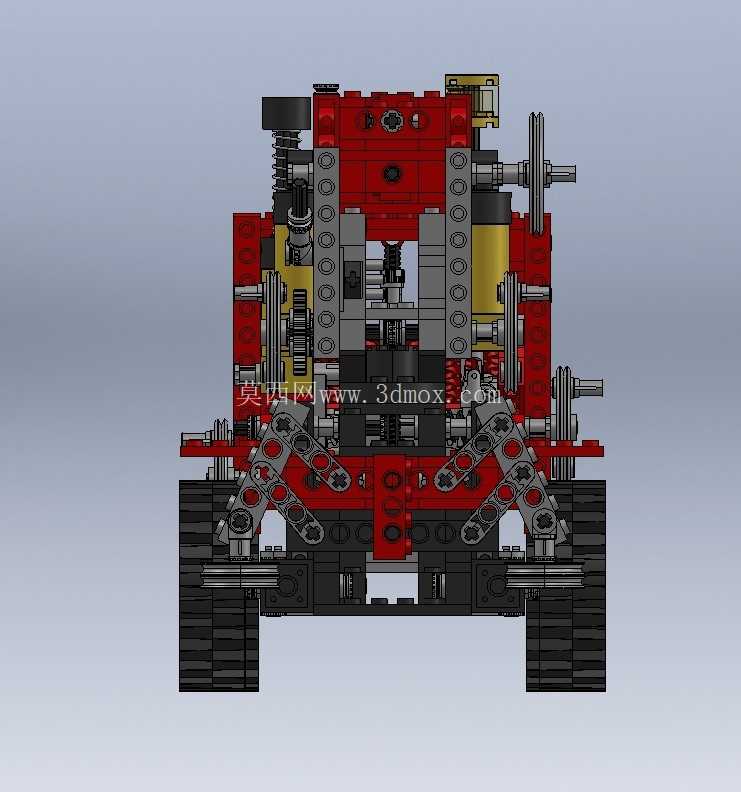

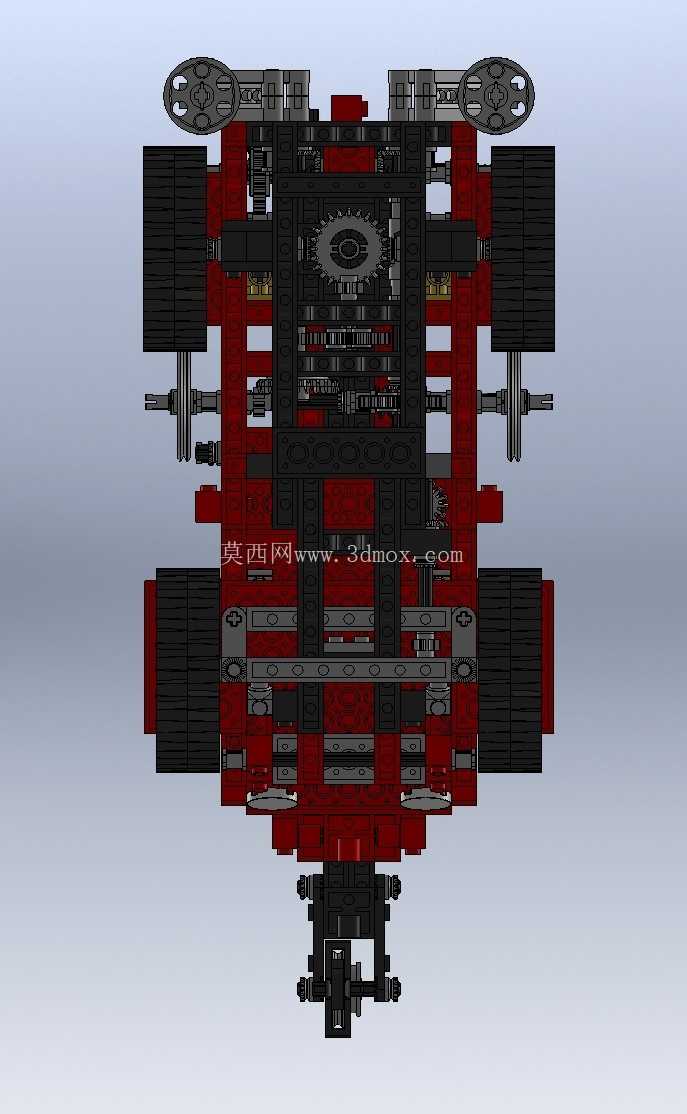

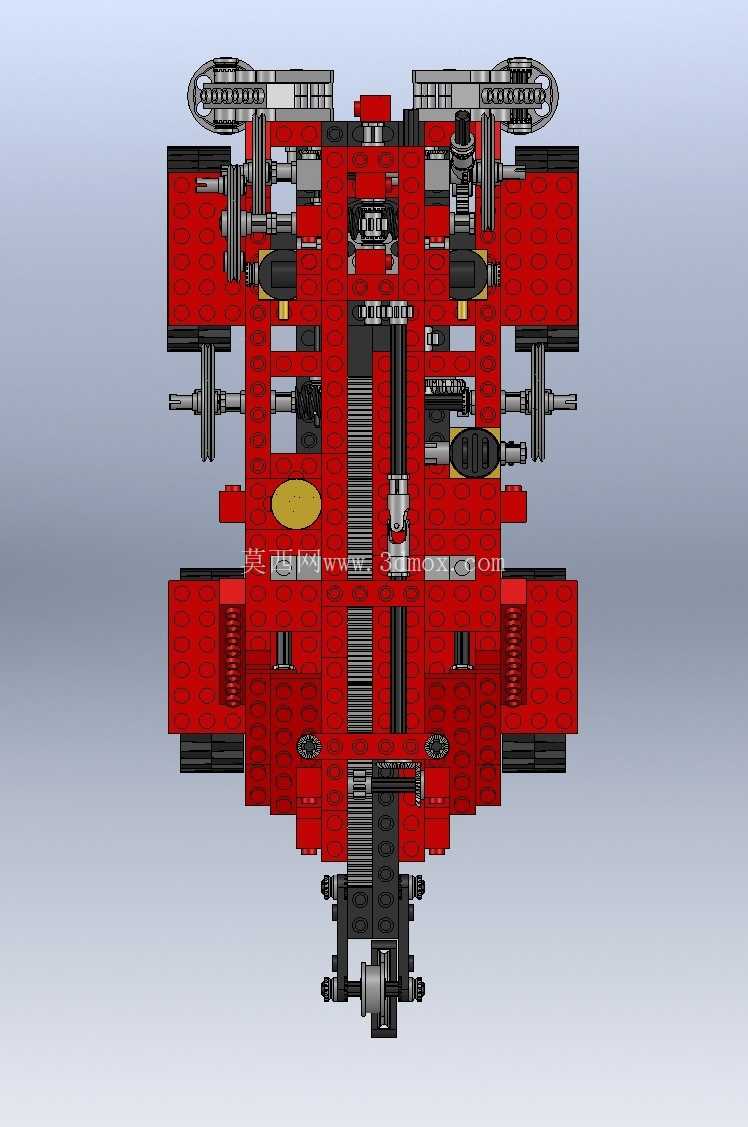

从外形尺寸与安装边界来看，该装置整体采用紧凑型布局，底盘宽度控制在四个车轮的轮距范围内，起重臂在完全收回的状态下，整体长度不超出底盘前后端的牵引结构边界，高度方向在起重臂平放时不超过车轮直径的两倍，举升状态下的最大高度满足常规桌面摆放演示的空间需求。各运动部件之间预留了足够的运动间隙，车轮转向时不会与底盘侧板发生干涉，起重臂俯仰动作时不会与底盘上的手动操作轮、气动元件固定结构产生碰撞，所有转动副的位置都预留了轴件的安装空间，保证拼装完成后各动作部件能够顺畅运作，不会出现结构卡滞的问题。底盘的配重布局经过调整，将较重的气动元件、传动齿轮组布置在底盘中部位置，避免起重臂举升时出现重心前倾失稳的问题，保证模拟作业过程中的结构稳定性。
