儿童款小轮径休闲自行车三维结构设计

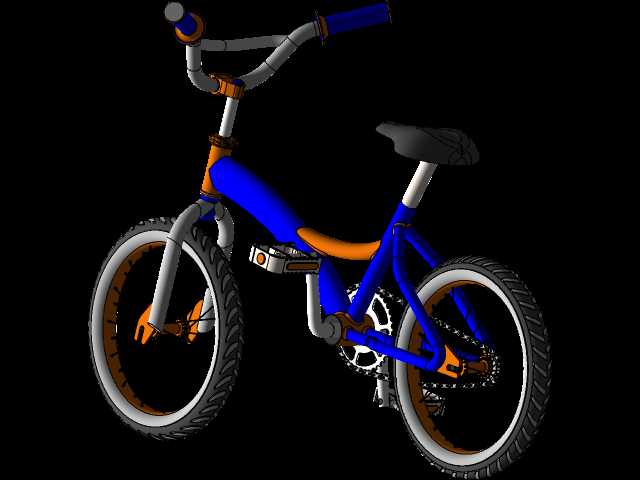

　　这款小轮径自行车的三维结构设计，核心面向低龄儿童休闲骑行场景，适配小区铺装路面、公园慢行步道等平整非机动通行环境，作为儿童初学骑行的过渡代步载体，整体结构围绕低重心、高容错的使用需求搭建。从结构布局来看，整车采用小直径轮组搭配短轴距车架，轮组直径控制在适配6-10岁儿童腿长的范围，车架立管角度做了后倾调整，将整车重心整体压低30mm左右，即便儿童骑行中出现重心偏移，也能快速脚撑地面维持平衡，降低初学阶段的摔车风险。车架主体采用三角受力结构优化，上管做了弧形下沉处理，既避免儿童上下车时磕碰裆部，也能在保证车架扭转刚度的前提下，减少不必要的管材冗余重量，整车不含附属配件的结构重量控制在7.2kg区间，方便家长搬运挪动。

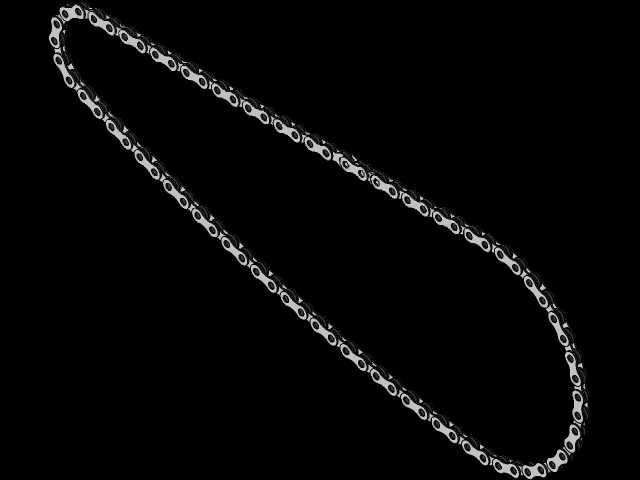

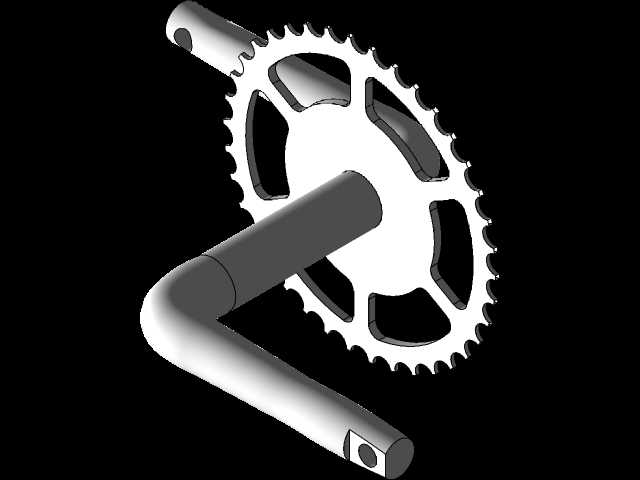

　　转向系统采用短行程车把设计，车把回转角度限制在左右各45度，避免儿童转向幅度过大造成侧翻，车把握把位置做了直径收窄处理，适配儿童较小的手掌抓握尺度，握把外层包覆软质防滑结构，提升长时间握持的摩擦力。传动部分采用单速链传动结构，省去变速组件的复杂结构，降低维护成本，牙盘与飞轮的传动比设置为2.4:1，适配儿童较弱的腿部发力水平，轻踩即可获得平稳的前进动力，不会出现传动比过大踩不动、或者过小蹬空的问题，链条外侧加装全包围护盘，避免儿童裤脚卷入传动结构造成意外伤害。

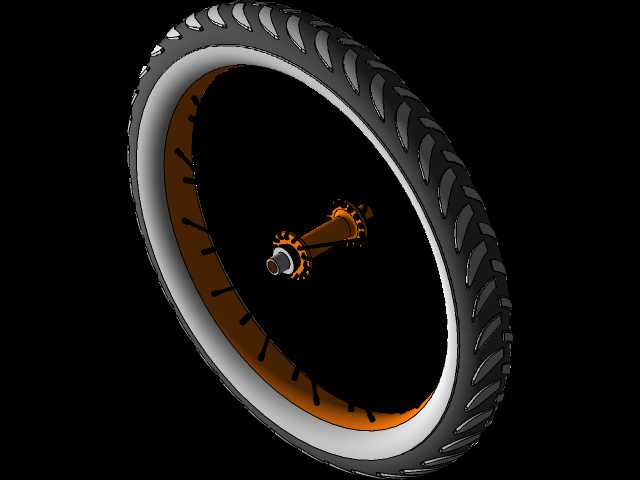

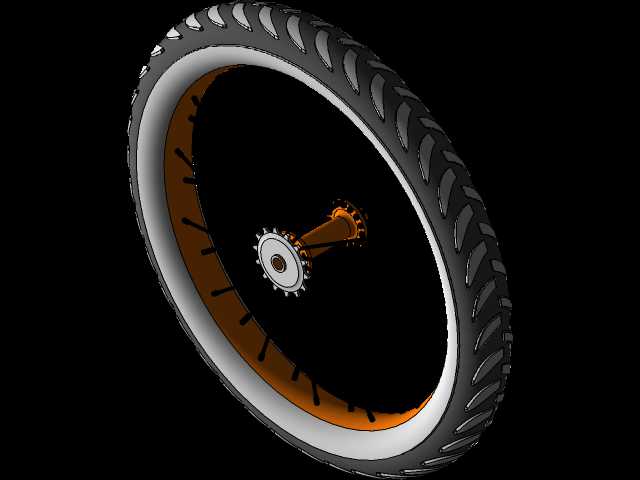

　　轮组部分采用加厚橡胶外胎搭配金属辐条结构，外胎胎面做了浅颗粒防滑纹路，在湿滑铺装路面也能保持足够抓地力，辐条采用等距交叉排布方式，保证轮组径向承重能力的同时，减少骑行过程中的轮组偏摆量。制动系统采用前钳形刹、后抱刹的组合配置，刹车手柄做了短力距调整，儿童较小的握力即可触发制动，制动行程控制在15mm区间，捏下手柄即可快速实现减速停车，不会出现制动滞后的问题。鞍座采用宽面软质填充结构，鞍座高度支持120mm范围的无极调整，可适配不同身高儿童的使用需求，鞍座表面做了防滑纹理处理，避免骑行过程中臀部移位影响操控。

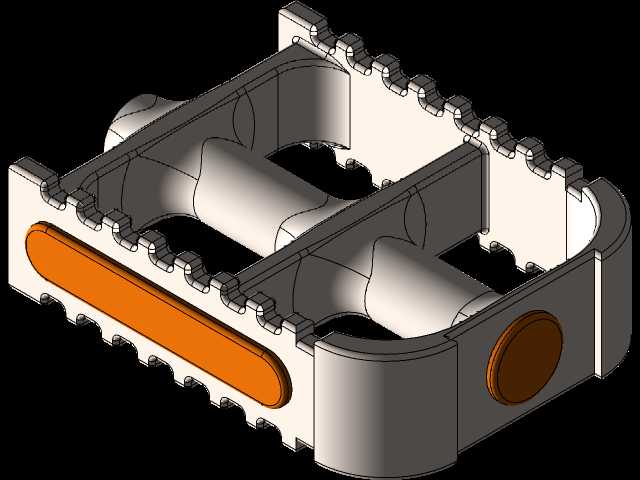

　　脚踏部分采用带防滑钉的宽面塑料脚踏，脚踏转轴做了密封处理，避免户外使用时泥沙进入转轴造成卡滞，脚踏表面的凸起防滑钉能牢牢卡住儿童鞋底，防止踩滑脱脚。整车的安装边界方面，出厂状态下整车为85%预装状态，用户仅需完成车把、前轮、鞍座、脚踏的紧固即可完成组装，各连接部位的紧固件均采用标准公制规格，日常维护可使用通用五金工具完成，不需要专用拆装设备。结构设计过程中，所有管材连接处均做了圆角过渡处理，没有尖锐外凸结构，避免儿童骑行过程中磕碰划伤，所有外露的螺栓端部都加装了塑料防护帽，既防止螺栓锈蚀，也避免剐蹭衣物或皮肤。从实际使用场景出发，这款结构的自行车除了日常休闲骑行外，也可作为儿童平衡感训练的辅助载体，低重心的结构设计能让儿童快速掌握两轮车的操控逻辑，为后续骑行大尺寸自行车打下基础。建模过程中对所有运动部件做了干涉检查，车把转向、车轮转动、链条传动、制动触发等动作均无结构干涉，各部件的装配公差控制在0.2mm以内，完全满足实际开模生产的精度要求。
