自行车后悬架同心弹簧减震结构设计

该结构为自行车后悬架核心减震组件，主要应用于山地车、全地形通勤车等需要应对复杂路面冲击的骑行场景，承担后轮与车架之间的震动过滤、冲击缓冲功能，可在骑行过程中吸收路面颠簸产生的纵向冲击力，避免刚性冲击直接传递至车架与骑行者，同时在车轮越过障碍后提供复位弹力，保证车轮始终贴合路面，提升骑行抓地力与操控稳定性。

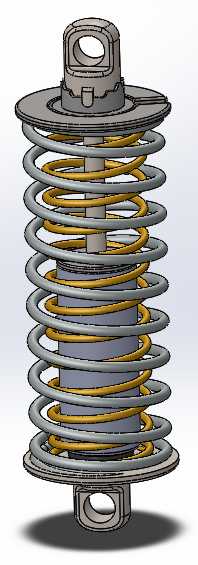

设计上采用同心嵌套双弹簧结构，内外两组弹簧同轴布置，相比单弹簧设计可在相同安装空间内获得更高的承载刚度与更线性的弹力输出曲线，同时避免单弹簧大载荷下出现侧向失稳、偏磨的问题。上下端设置环形安装法兰盘，法兰盘中心预留铰接安装孔，可通过销轴分别与后摇臂、车架主体铰接，铰接孔的尺寸匹配常规自行车悬架销轴规格，安装时无需额外改制连接位，可直接适配多数硬尾改软尾、原厂软尾车架的悬架安装位。

结构中部设置导向芯轴，芯轴外部套设限位套筒，弹簧压缩行程中套筒可对弹簧径向位移进行约束，避免弹簧压缩过程中出现径向窜动、卡滞，同时可限制最大压缩行程，防止弹簧被压并导致金属部件刚性碰撞。内外弹簧采用不同线径与螺距设计，外弹簧线径更大、螺距更宽，承担主要的大冲击载荷，内弹簧线径更小、螺距更密，负责小震动的过滤与初始行程的弹力反馈，二者配合可实现多段式的减震手感，应对碎石路、落差台阶、连续起伏路面等不同工况时都能获得合适的阻尼反馈。

上下法兰盘与弹簧接触位置设置环形定位凸台，弹簧端部卡入凸台内即可完成径向定位，装配时无需额外焊接或紧固件固定弹簧，拆装维护时仅需拆下两端铰接销轴即可取出整个减震组件，更换弹簧或维护铰接位润滑都十分便捷。法兰盘边缘做圆角过渡处理，避免应力集中导致的法兰盘断裂问题，铰接孔内部可加装衬套，减少销轴与孔位的磨损，延长部件使用寿命。

从安装边界来看，该组件整体为同轴回转结构，最大外径由外弹簧外径决定，安装时需预留对应直径的圆周空间，避免车架或后摇臂部件与弹簧运动轨迹干涉；总长度为自由状态下上下铰接孔中心距，最大压缩量由限位套筒长度决定，选型时需匹配车架设计的悬架行程，避免压缩量过大导致打底或过小导致减震行程不足。该结构没有额外的阻尼油路结构，属于纯弹簧式减震部件，结构简单可靠，重量较轻，适合入门级山地车、城市通勤减震自行车使用，日常使用中仅需定期对铰接位加注润滑脂，检查弹簧是否出现断裂、塑性变形即可，维护成本极低。

建模过程中对弹簧的螺旋线参数进行了精准匹配，内外弹簧的旋向相反，可避免压缩过程中弹簧互相卡滞，所有配合面均预留了合理的装配间隙，导向套筒与芯轴之间的间隙控制在合理范围，既保证滑动顺畅，又不会出现过大的旷量。上下铰接孔的同轴度、法兰盘端面与轴线的垂直度都做了公差约束，保证安装后悬架运动过程中不会出现偏载，延长弹簧与铰接部件的使用寿命。
