乘用车辆悬架用阻尼减震构件结构设计

项目分类:汽车 发布时间:2025-08-27 ID:1068567
  • 乘用车辆悬架用阻尼减震构件结构设计
  • 乘用车辆悬架用阻尼减震构件结构设计

在乘用车辆底盘悬架系统的匹配设计中,减震构件是衔接车身与行走机构、过滤路面冲击的核心功能件,日常行驶过程中,车轮经过减速带、坑洼路面、碎石路段时产生的垂直方向冲击,会先传递至螺旋弹簧完成初步的能量蓄积,再由减震器内部的阻尼结构将弹性势能转化为热能耗散,避免弹簧出现持续往复的多余弹跳,保证轮胎与地面的有效接触面积,既提升乘坐过程的平顺性,也能保障转向、制动工况下的车身姿态可控。

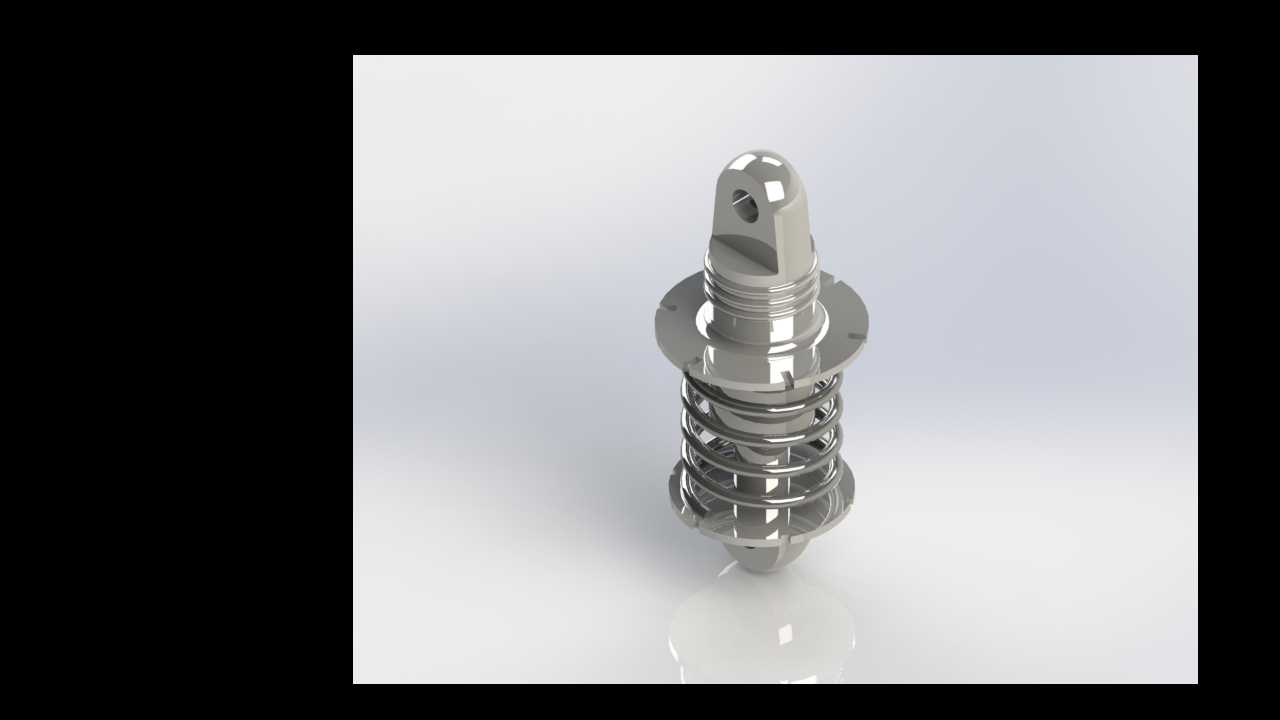

从结构设计逻辑来看,这款减震构件采用了上端吊耳式安装、下端定位销配合的连接形式,上端的带孔连接耳用于和车身侧的减震器上座匹配,安装孔的同轴度公差控制在0.05mm以内,避免装配后出现偏载导致的杆体磨损;中部集成了等节距圆柱螺旋弹簧作为承载弹性元件,弹簧的线径、中径、有效圈数参数匹配常规A级乘用车辆的前悬载荷要求,静态预压状态下可承担单侧悬架30%左右的簧载质量,弹簧上下两端设置了贴合式弹簧座,座面带有定位止口,防止弹簧在压缩、回弹过程中出现径向窜动;内部的阻尼活塞杆采用镀铬处理,表面粗糙度达到Ra0.8以下,降低油封的磨损速率,延长构件的使用寿命。

实际选型匹配过程中,需要重点关注几个安装边界参数:构件的最大伸展长度需满足悬架上跳极限行程下的拉伸余量,避免活塞杆被拉脱;最小压缩长度要预留足够的缓冲间隙,防止悬架下跳至极限时出现金属硬撞击;上端安装耳的孔距、下端定位销的直径公差,需要和整车悬架的硬点参数完全匹配,否则会出现装配干涉,甚至改变悬架的运动学特性,导致轮胎异常磨损、转向回正力异常等问题。

不同于商用车采用的钢板弹簧式减震结构,这种集成弹簧的筒式减震构件更适配乘用车辆的轻量化设计需求,整体结构紧凑,占用的悬架布置空间更小,阻尼力的调校区间更宽,可以根据不同车型的定位调整压缩、回弹行程的阻尼系数——偏向舒适定位的车型会降低低速压缩阻尼,过滤细碎路面的振动;偏向运动定位的车型会提升高速回弹阻尼,抑制过弯时的车身侧倾。建模过程中,需要重点还原弹簧与筒身的配合间隙、安装耳的受力加强筋结构、活塞杆的防尘罩配合台阶,这些细节直接影响后续做悬架运动仿真时的干涉检查准确性,也能为后续的有限元强度分析提供精准的模型基础,比如上端安装耳在承受最大冲击载荷时的应力集中区域,就需要通过精准的建模来识别,提前做结构优化避免出现断裂失效。

在日常的底盘维保场景中,这类减震构件的失效形式通常表现为油封漏油导致阻尼力下降、弹簧疲劳变形导致车身高度降低、安装衬套老化导致行驶异响,三维建模阶段还原各部件的装配关系,也能为后续的维保拆装工艺设计提供参考,明确各紧固件的拧紧力矩要求、拆装时的专用工具适配空间,避免维保过程中损坏活塞杆表面或弹簧涂层。
