多款式汽车改装轮毂轮组结构设计

　　这套轮组设计覆盖了多款不同辐条构型的乘用车轮毂方案，适配民用改装车、定制化乘用车的行走系统升级需求，日常道路行驶、展示类改装车搭建、整车外观验证环节都能用到对应构型的方案。做轮组结构设计的时候，首先要卡准安装边界的硬指标，轮辋的节圆直径、中心孔尺寸、螺栓孔分布圆参数都要和常规乘用车的轮毂轴承安装位匹配，偏距值控制在合理区间，避免装车后轮胎蹭到翼子板内衬或者悬架摆臂，轮辋宽度也要和配套轮胎的胎圈宽度适配，保证轮胎充气后胎圈能和轮辋紧密贴合，不会出现高速行驶下脱圈的风险。

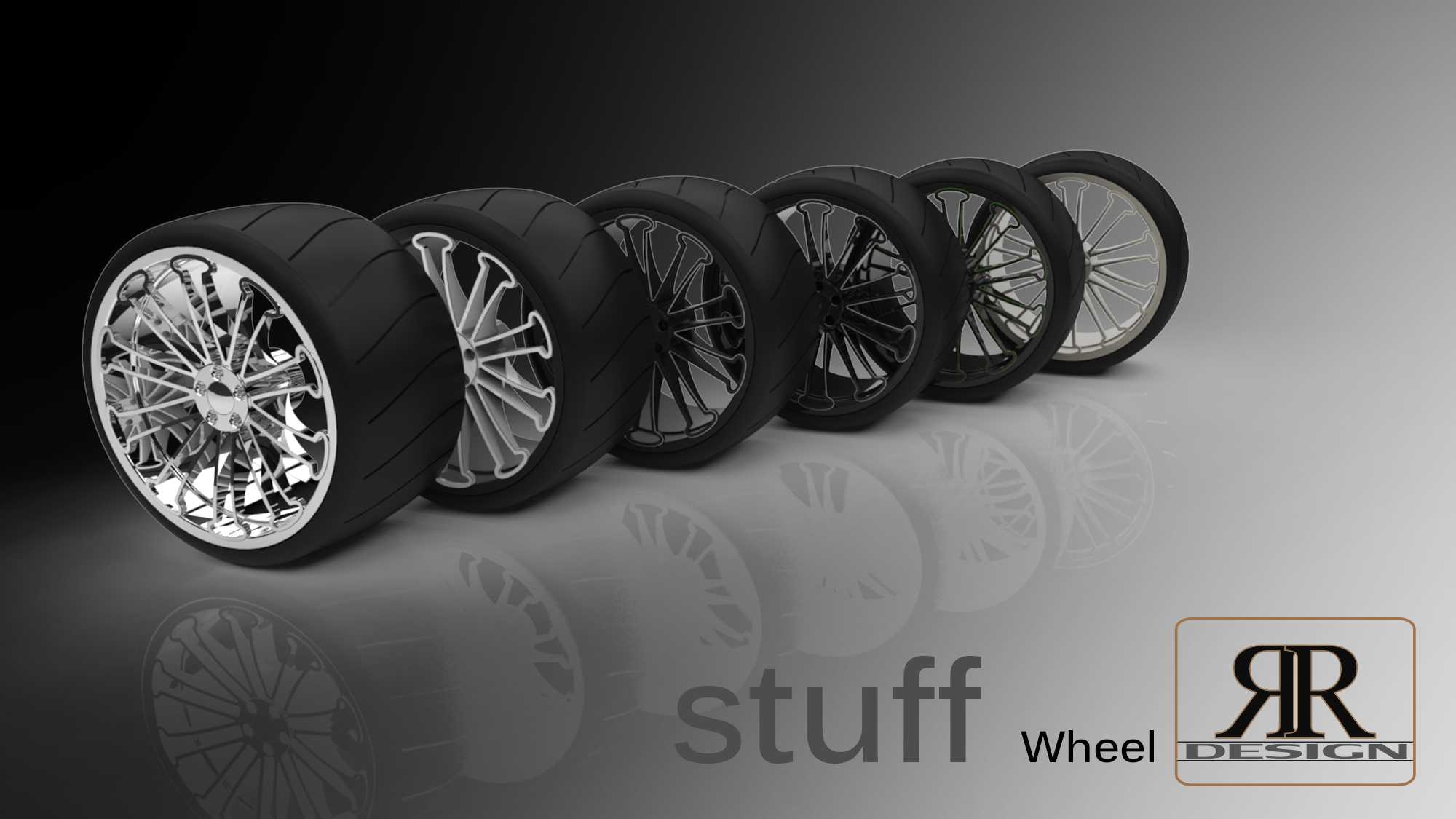

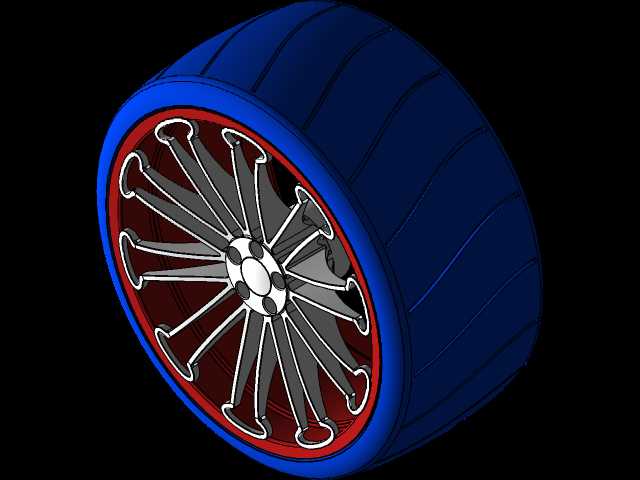

　　不同辐条款式的设计逻辑各有侧重，密辐条镀铬款偏向豪华改装风格，辐条截面做了变厚度处理，靠近轮心安装盘的位置厚度更大，往轮辋边缘延伸时逐步收薄，既保证辐条能承受整车垂向载荷、过弯时的侧向载荷以及制动时的扭转力矩，也能控制整体重量，减少簧下质量，提升悬架的响应速度；少辐条镂空款更偏向运动风格，辐条之间的镂空面积更大，能给刹车卡钳留出更多散热空间，连续制动时热量可以更快通过辐条间隙散出，降低刹车热衰减的概率，同时大镂空设计也方便日常检查刹车皮磨损情况，不用拆卸轮胎就能观察剩余厚度。

　　轮胎部分的建模还原了民用子午线轮胎的胎面弧度、胎侧厚度以及胎圈的刚性结构，胎面花纹预留了自定义修改的空间，可以根据干地抓地、湿地排水、静音舒适等不同需求调整花纹块的排布和沟槽深度。轮组的装配关系上，轮毂和车轴的配合面做了定位止口设计，安装时能快速对中，减少动平衡的调整量，气门嘴的安装位预留了标准尺寸的开孔，适配常规的橡胶气门嘴或者金属防爆气门嘴，轮辋边缘的轮缘高度符合安全标准，轮胎亏气时轮缘能卡住胎圈，避免轮胎直接脱离轮辋引发危险。从结构强度验证的角度，不同辐条构型都做了载荷工况的模拟，垂向冲击工况下辐条和轮辋的连接位置应力集中系数控制在材料许用范围内，侧向过弯时轮辋不会出现过大的形变，保证轮胎接地面积均匀，避免偏磨。

　　这套轮组的尺寸覆盖了18到22英寸的常见改装规格，对应的J值、ET值都预留了参数调整接口，做整车匹配的时候可以根据不同车型的悬架行程、翼子板宽度快速调整参数，不用重新搭建基础结构，能大幅缩短改装方案的验证周期。另外在细节设计上，轮毂中心盖的安装位做了通用卡扣结构，可以适配不同品牌的定制中心盖，轮辋的气嘴位置做了加厚处理，避免安装气门嘴时出现应力开裂，辐条的背面做了减重槽设计，在不降低结构强度的前提下进一步降低重量，提升整车的操控响应。
