工业计量加注用定量给料泵结构设计

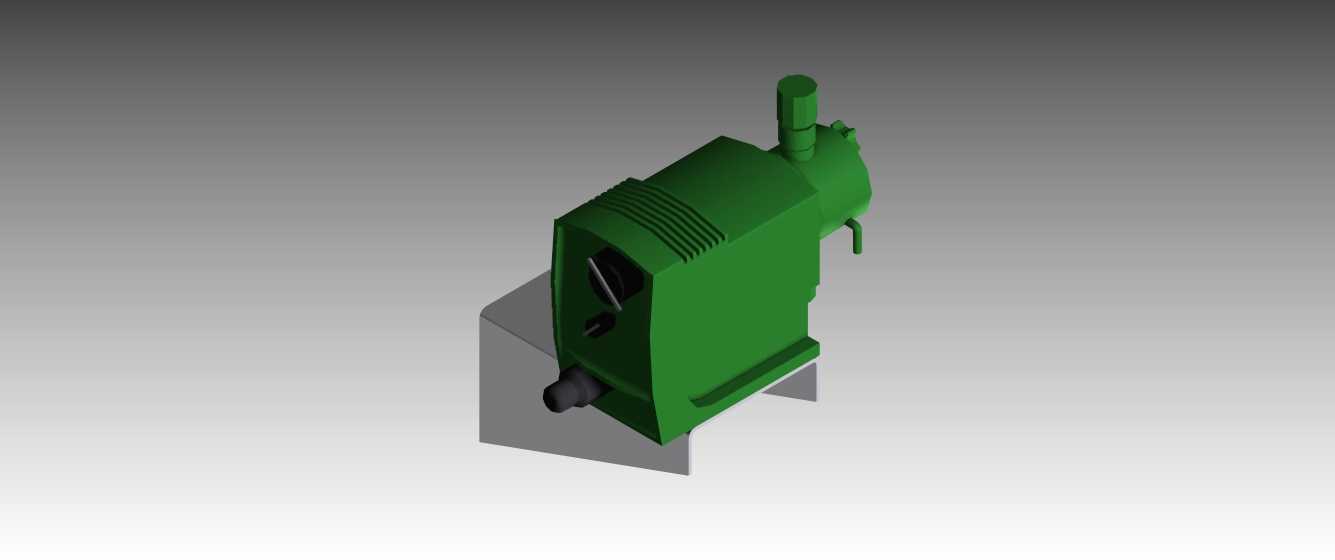

　　在精细化工配料、小型水处理药剂投加、实验室流体定量输送这类对介质加注精度有明确要求的场景里，这类集成式定量给料泵的应用占比正在逐年提升，和常规通用输送泵不同，它的核心设计目标不是大流量输送，而是稳定输出设定剂量的流体，避免人工加注带来的剂量偏差，同时把驱动、计量、管路连接的结构做高度集成，减少现场安装时的零散配管工作量。从结构布局来看，这款泵采用立式安装的基座设计，底部预留的两个支脚是安装定位的核心边界，安装时需要保证支脚贴合安装面的平面度误差不超过0.1mm，避免泵体长时间工作受附加应力导致内部密封件偏磨，整体安装占用的横向空间比卧式同流量泵减少近40%，适合在设备内部紧凑空间里做嵌装布置。

　　泵体上部的立式柱状结构是流量调节的驱动端，内部集成了行程调节机构，不用拆解泵体就能通过顶部的调节杆调整单次冲程的介质输出量，调节范围可以覆盖额定流量的10%到100%，调节精度能控制在±1%以内，满足不同剂量的加注需求。侧面伸出的管路接口分别对应介质吸入和排出端，接口位置做了加厚处理，能承受最高1.0MPa的管路工作压力，接口的同轴度在设计时做了严格管控，和外部管路连接时不会出现强制对口的问题，减少管路应力传递到泵体的风险。

　　泵体外壳的散热筋结构不是随意布置的，顺着外壳竖向排布的筋条既可以增加外壳的结构刚度，避免内部往复机构工作时产生的振动导致外壳共振，还能增大散热面积，让驱动模块长时间连续工作时的温升控制在合理范围内，不用额外加装散热风扇就能满足连续8小时运行的散热要求。内部的流道设计做了平滑过渡处理，没有直角急转弯的结构，减少介质在流道内的滞留，尤其是输送有轻微粘度的介质时，不会因为流道死角出现介质沉积、堵塞流道的问题，过流部件的材质选型可以根据输送介质的腐蚀性做调整，常规配置适用于中性水基介质，更换密封件和过流衬套后就能输送弱酸碱类药剂。这款泵的阀块集成设计把进出口止回结构直接整合在泵体内部，不用在外部管路上单独加装止回阀，减少了管路泄漏点，同时缩短了流道长度，降低了介质在流道内的压力损失，提升计量精度的稳定性。安装时需要注意，泵体的吸入端高度不能低于介质储液罐的最低液面超过1.5米，避免吸程不足导致空转，损坏内部密封结构；排出端建议加装缓冲器，抵消往复式泵工作时产生的管路脉冲，让输出流量更平稳。

　　从建模细节来看，所有安装孔位、接口尺寸、支脚定位尺寸都和实际工业产品的安装尺寸保持一致，结构设计师在做设备整体布局时，可以直接调用这个模型做干涉检查，不用反复核对安装边界尺寸，能有效缩短设备设计阶段的布局调整时间，模型里的外壳壁厚、内部加强筋的位置都按照实际工程设计的规范做了还原，不是仅做外观示意的简化模型，做结构有限元分析时也能直接复用模型的结构特征，减少建模重复工作量。
