泳池用弯管出水喷头结构设计

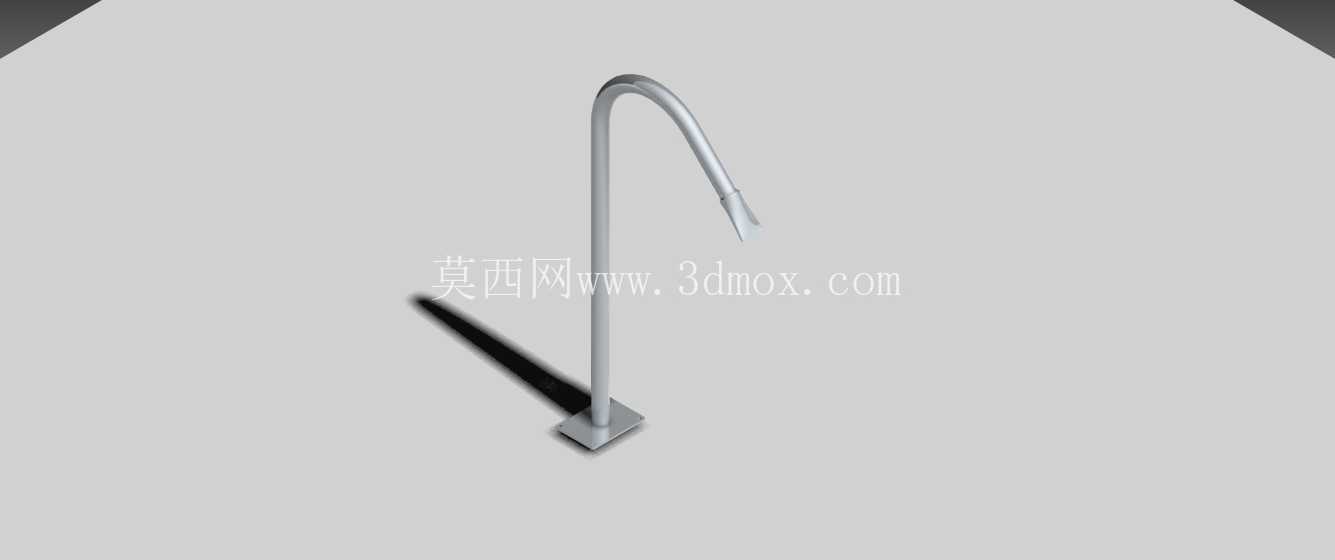

　　主体管身采用大曲率圆弧弯管设计，弯管弧度经过流体力学仿真验证，可最大程度降低管内水流的沿程阻力，减少水流经过弯折处的紊流与噪音，管身内壁做光滑过渡处理，没有突兀的变径或台阶，避免长期使用后杂质在管内淤积堵塞。出水端做收窄式喷嘴设计，可根据不同的出水需求更换不同口径的喷嘴头，实现从柱状水柱到散射水花的不同出水效果，满足按摩、造景、循环补水等不同场景的使用需求。材质选择上优先适配泳池高湿、含氯消毒剂的使用环境，整体采用304不锈钢材质加工，表面做拉丝钝化处理，可长期抵御泳池水的腐蚀，不会出现生锈、镀层脱落的问题，管身壁厚控制在2mm，既保证整体结构强度，避免受外力撞击出现变形，也不会因为壁厚过大增加不必要的材料成本。这款弯管出水喷头主要应用于私家泳池、公共泳池的水景造景、定向水流冲击按摩区域，也可适配户外戏水池、景观水池的定点出水场景，作为泳池水循环系统的末端出水部件，承担定向导流、水柱塑形的核心作用。从结构设计来看，整体采用一体化弯管成型思路，底部为方形安装法兰座，法兰座上预留标准安装孔位，可直接通过膨胀螺栓或配套紧固件固定在泳池池壁、池底的预埋安装基座上，安装时需注意法兰座与预埋基座之间加装密封橡胶垫，避免长期浸水出现渗漏问题，安装边界需预留至少50mm的周边操作空间，方便后期紧固件检修更换。

　　在实际安装调试过程中，这款喷头的进水端位于法兰座底部中心位置，采用标准内螺纹接口，可直接与泳池预埋的供水管道对接，对接时需在螺纹处缠绕生料带保证密封性能，供水压力适配常规泳池循环系统的0.1-0.3MPa工作压力区间，压力过高时会导致水柱喷射距离超出设计范围，压力过低则无法形成稳定的出水形态。设计过程中特意将弯管的出水角度设置为可微调结构？不，这款是固定角度款，弯管的出水仰角经过优化，固定为45度倾斜向上，安装在池壁时可让水柱斜向喷出覆盖1.5-2米的水域范围，安装在池底时可形成向上喷涌的水柱效果，适配不同的水景设计需求。

　　方形法兰座的尺寸设计为80mm*80mm，四个安装孔的孔距为60mm，适配市面上绝大多数泳池预埋安装座的通用尺寸，不需要额外定制转接件，降低现场安装的适配成本。管身总高度从法兰座底面到喷嘴顶端为350mm，弯管的水平延伸长度为120mm，安装时不会因为突出过多影响泳池内人员的活动，同时也能保证出水点距离池壁有足够距离，避免水柱直接冲刷池壁造成水花飞溅。在结构强度验证阶段，对管身与法兰座的连接位置做了加强处理，采用满焊焊接工艺，焊接位置做打磨抛光处理，不存在焊接毛刺或应力集中点，可承受长期水流冲击以及日常使用中的意外磕碰，不会出现焊缝开裂、管身脱落的问题。

　　日常维护时只需要定期拧下出水端的喷嘴，清理滤网处截留的毛发、杂质即可，不需要整体拆卸喷头，维护操作十分简便。这款喷头的结构设计没有多余的装饰性部件，所有外形结构都服务于功能需求，弯管的曲率半径设置为管身直径的3倍，既保证水流顺畅，也避免弯管处出现死折影响通流面积，管身外径设置为20mm，通流内径为16mm，在常规供水压力下可实现每小时1.2立方米的出水流量，满足单点位的循环补水或按摩出水需求。针对泳池使用的特殊场景，所有边角位置都做了圆角钝化处理，没有尖锐棱角，避免人员在泳池内活动时被磕碰划伤，符合涉水娱乐设施的安全设计规范。
