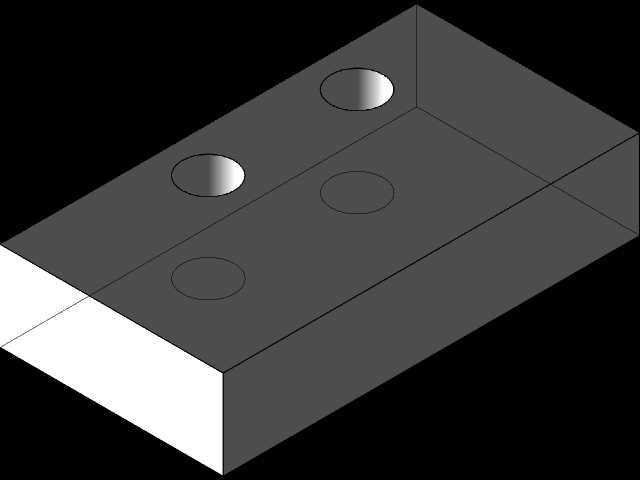

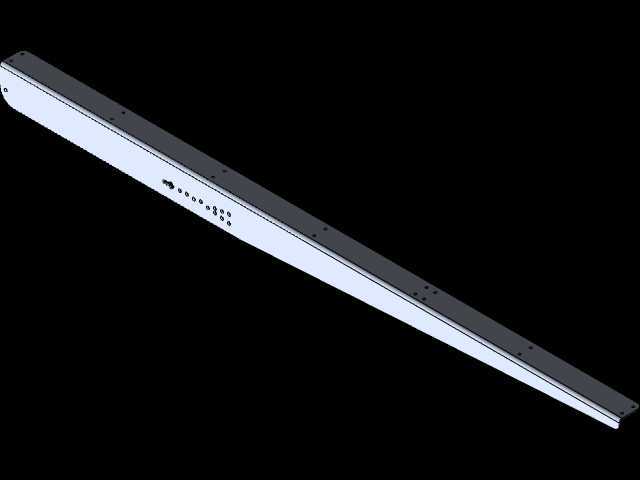

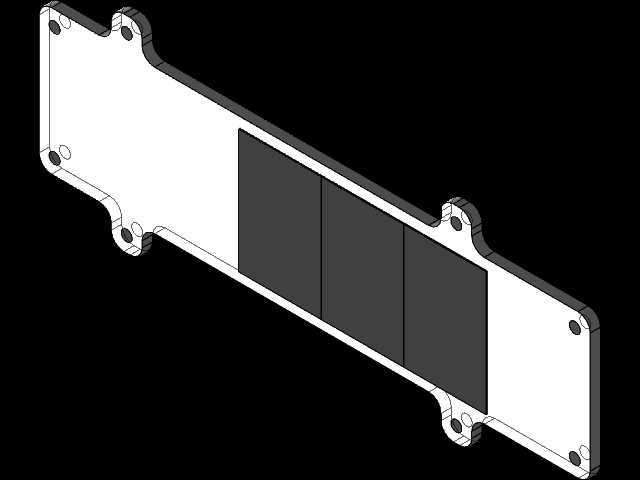

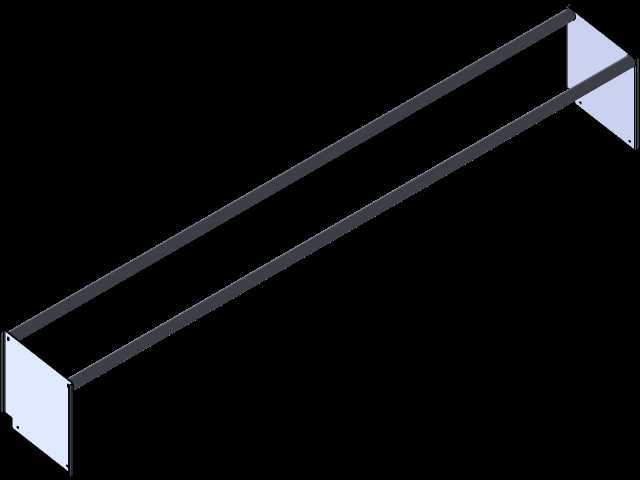

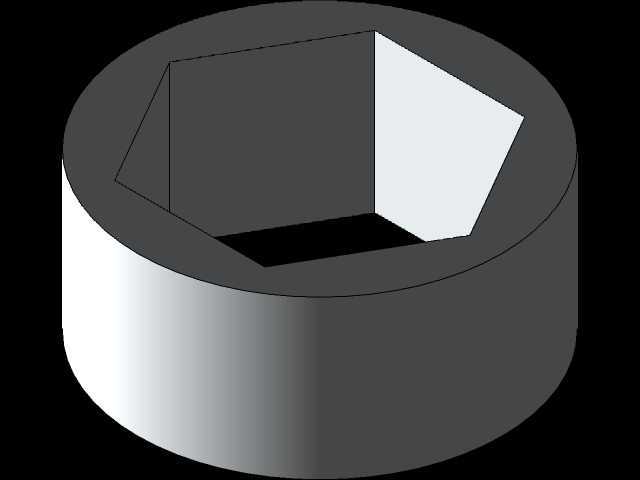

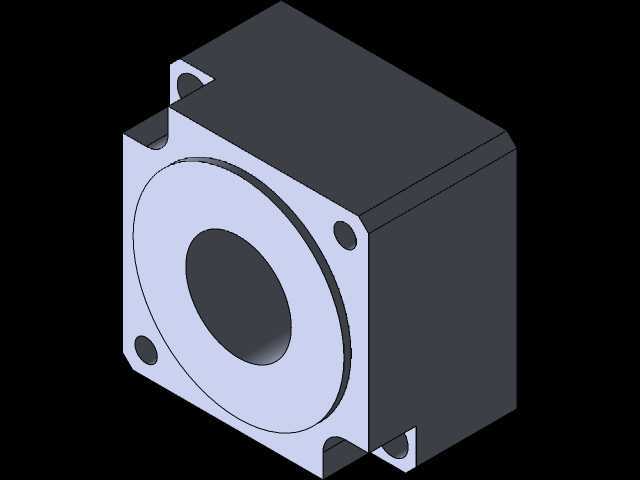

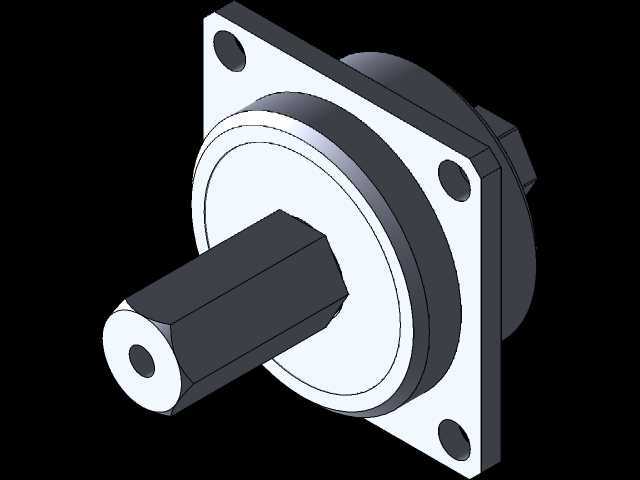

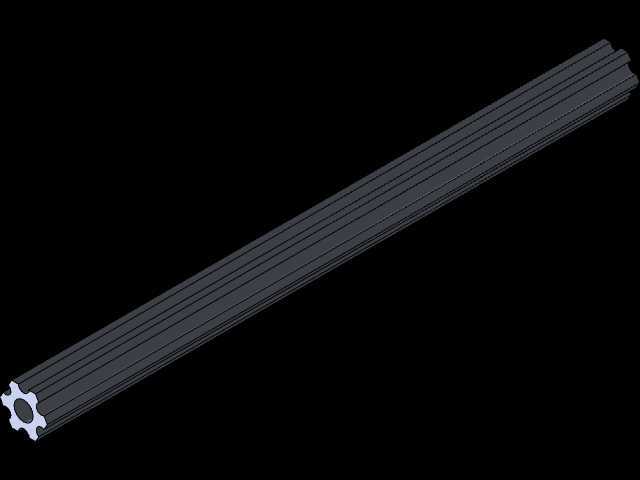

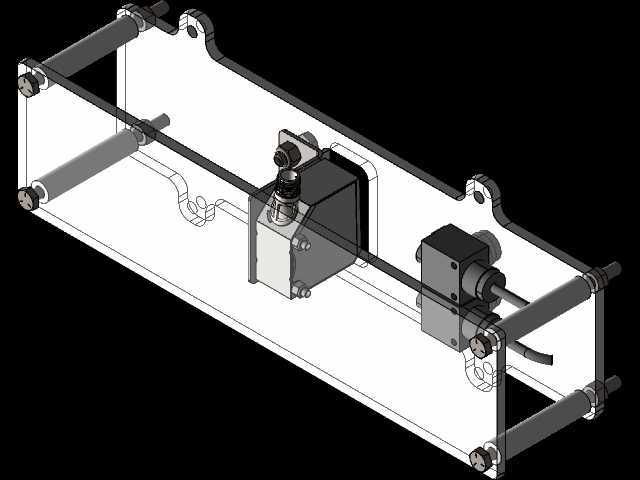

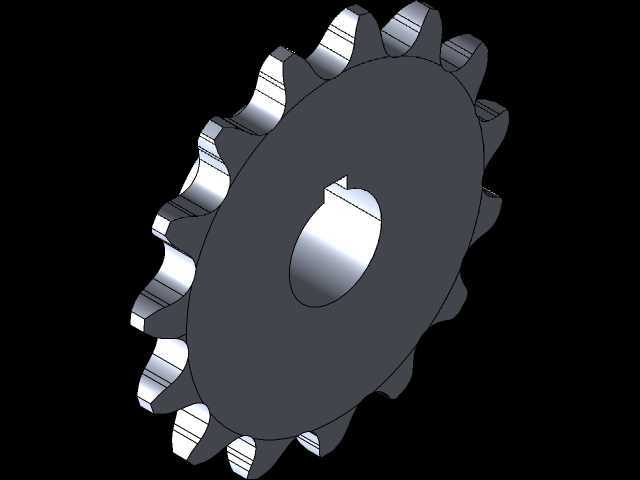

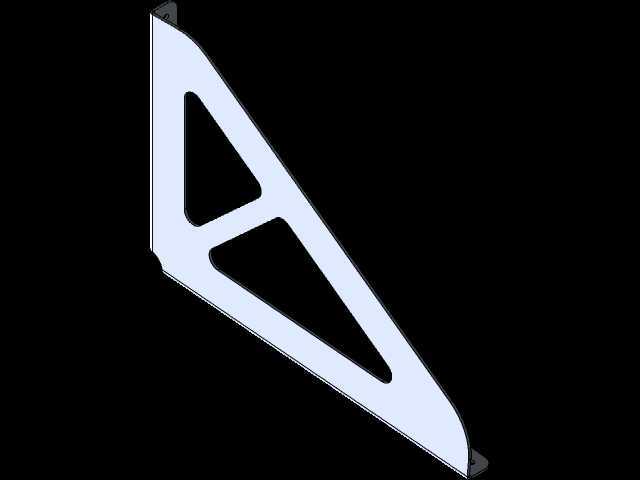

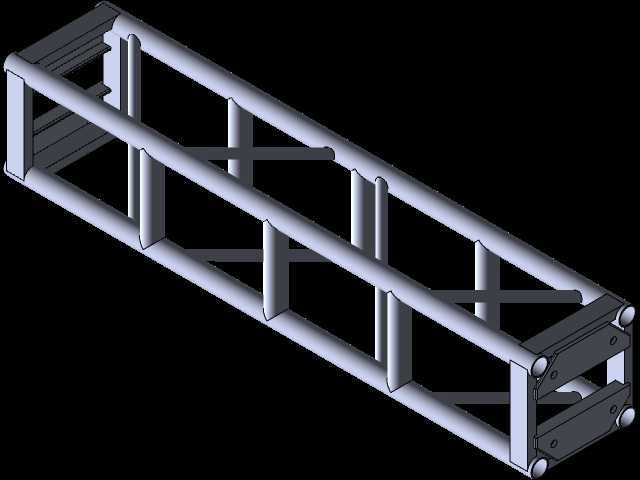

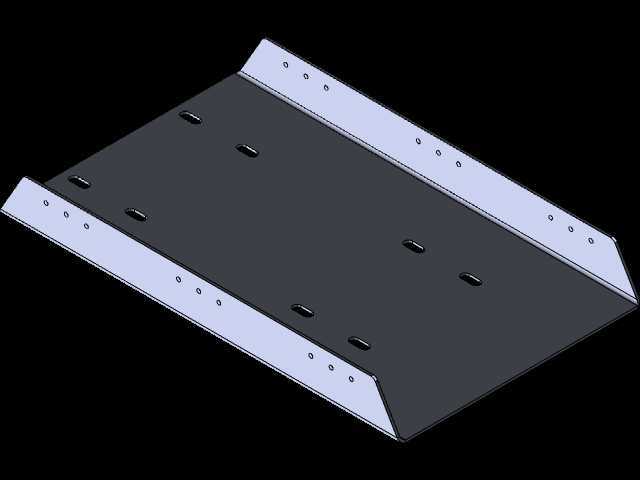

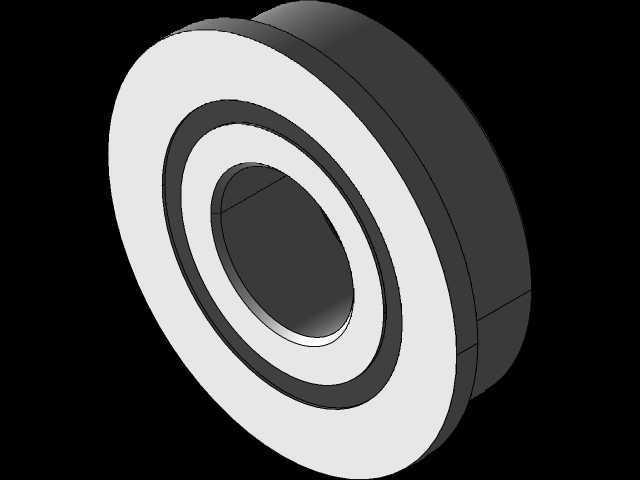

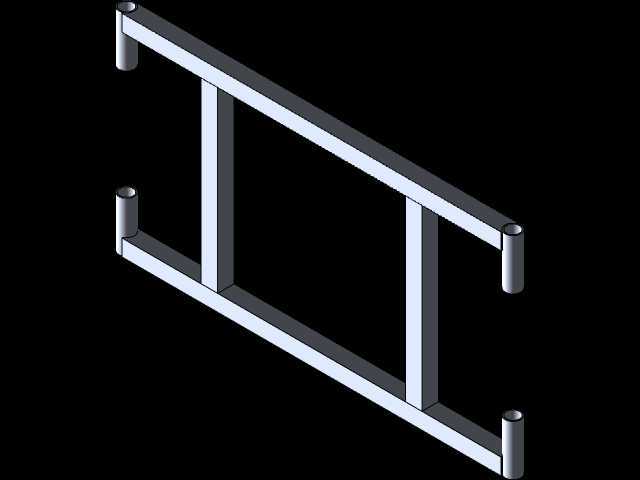

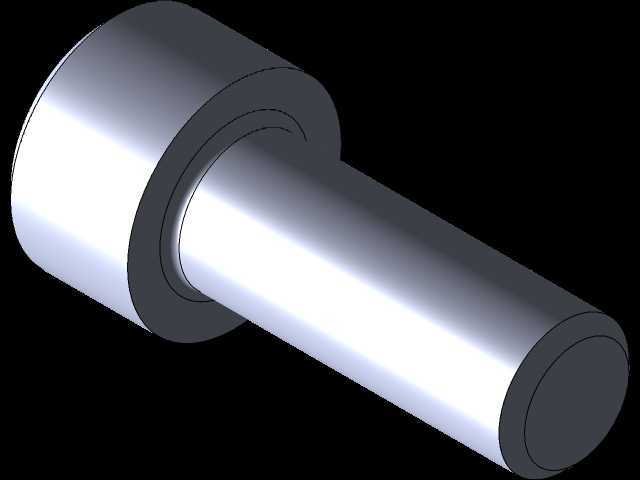

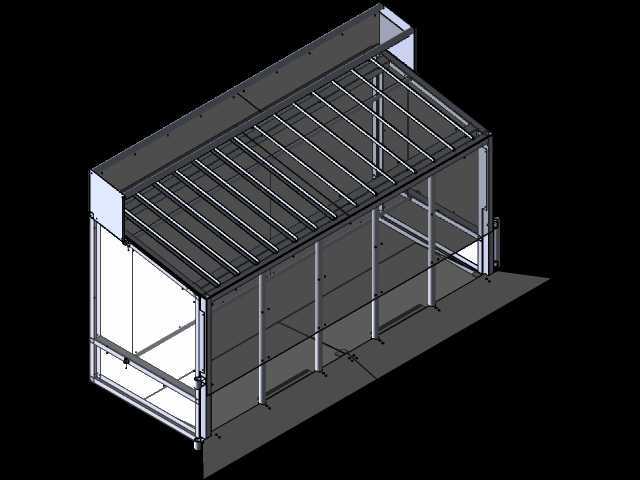

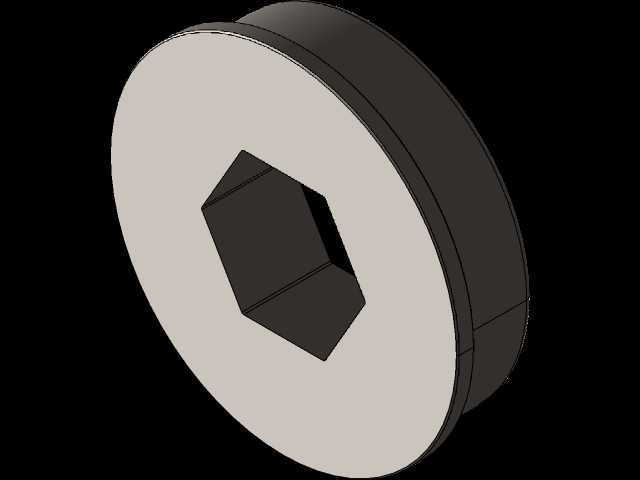

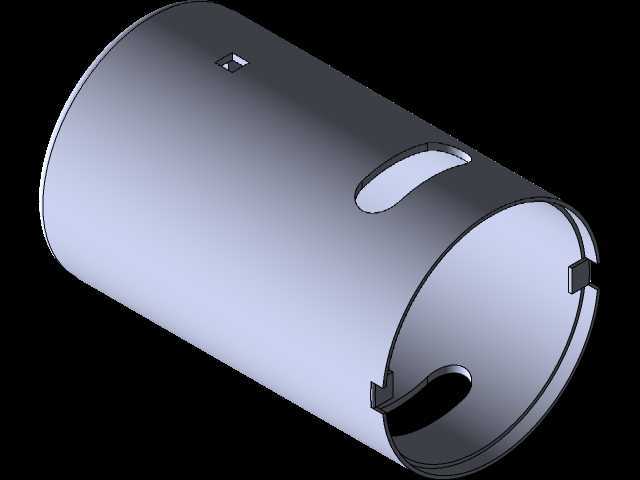

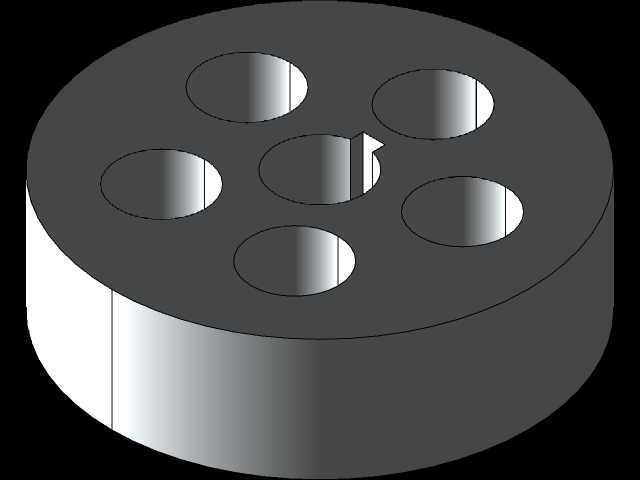

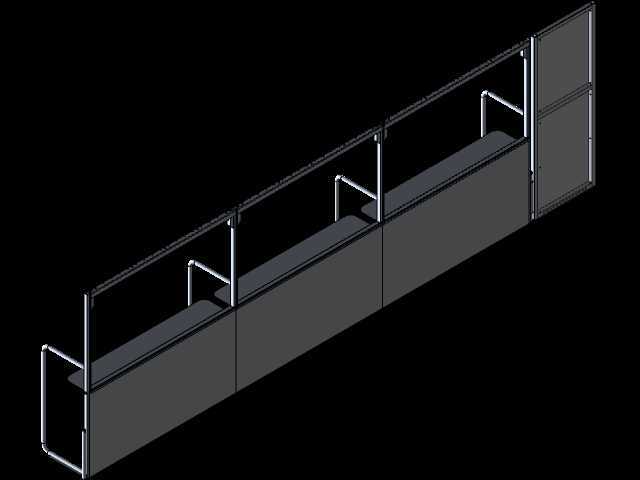

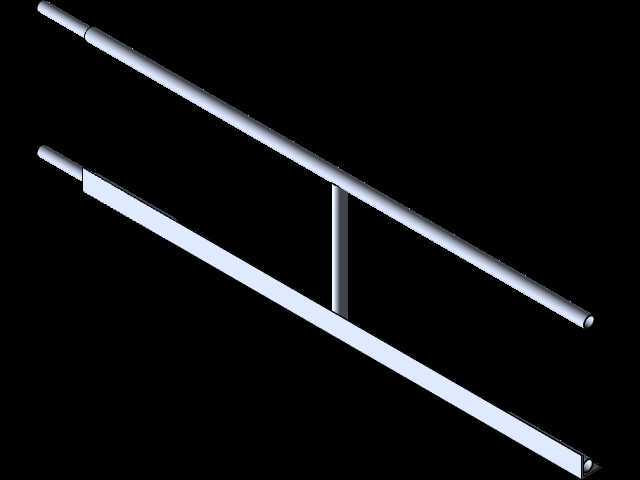

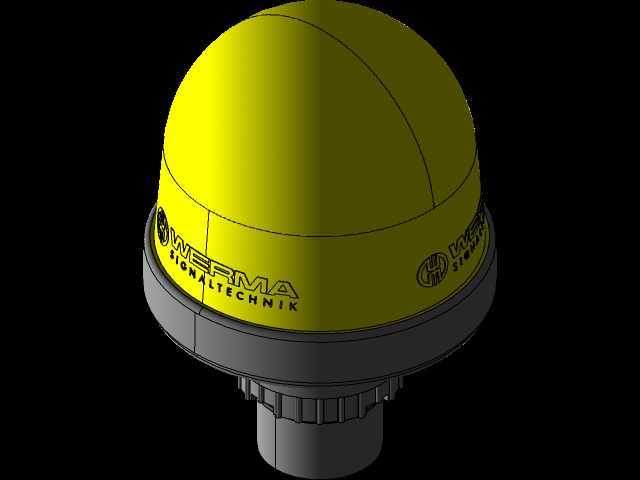

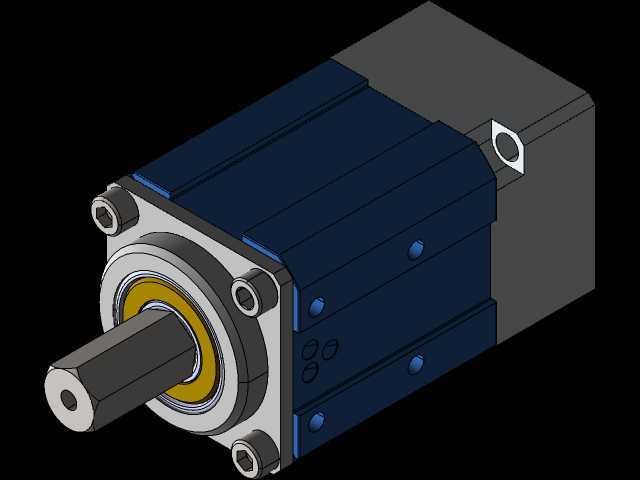

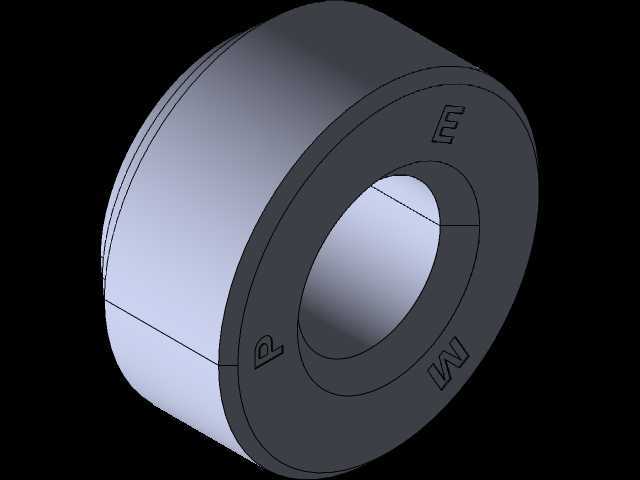

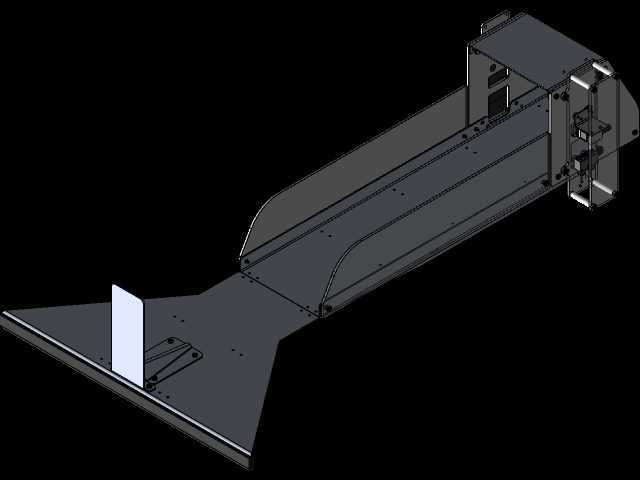

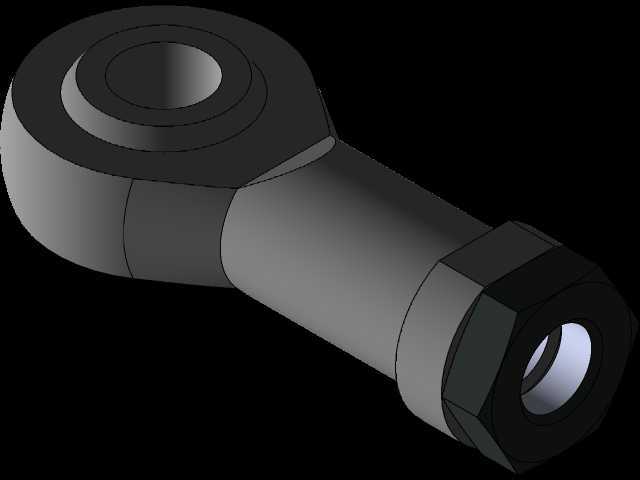

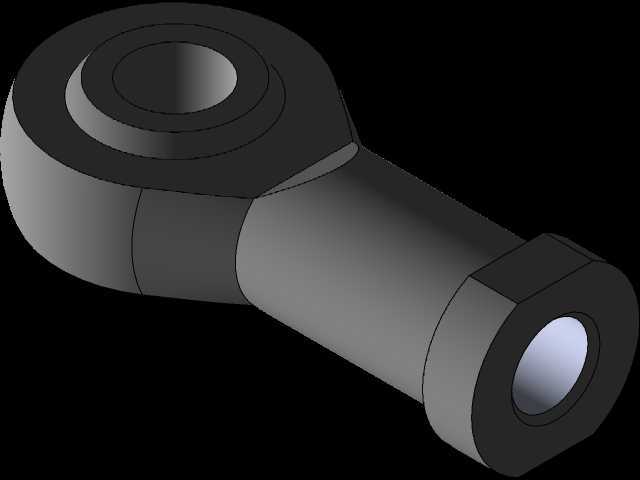

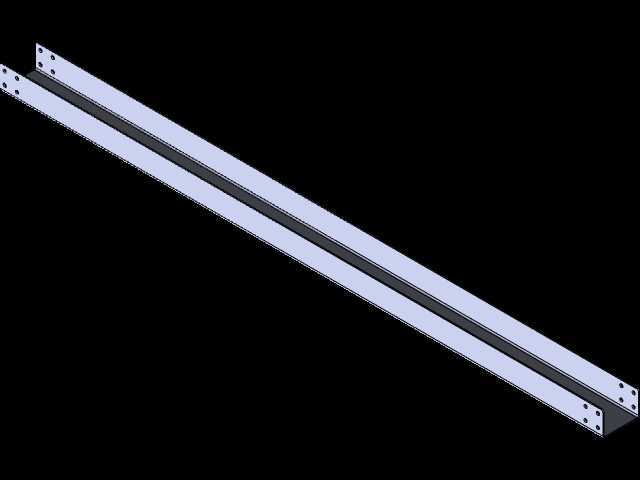

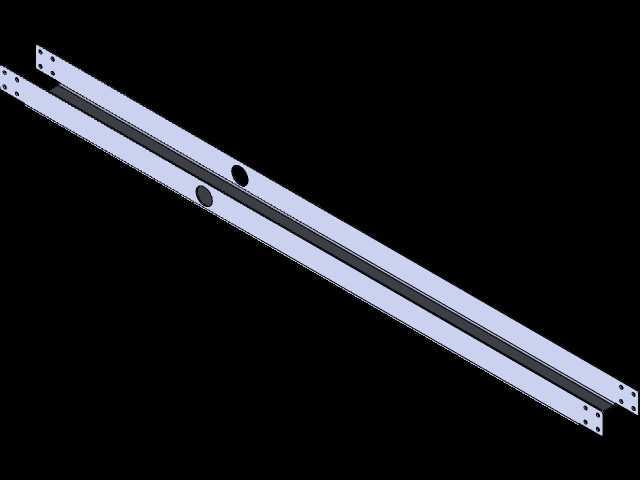

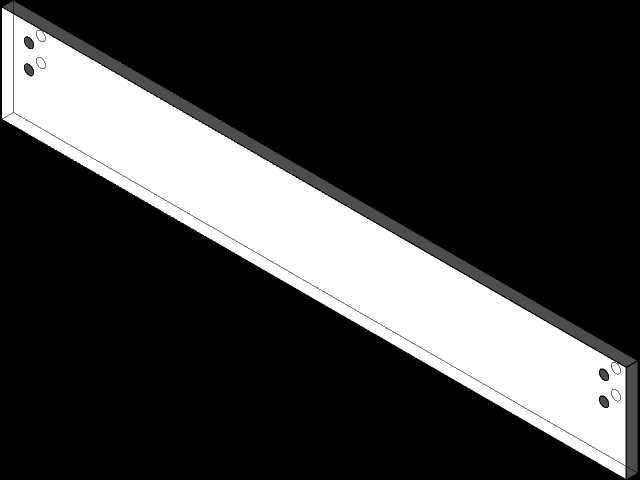

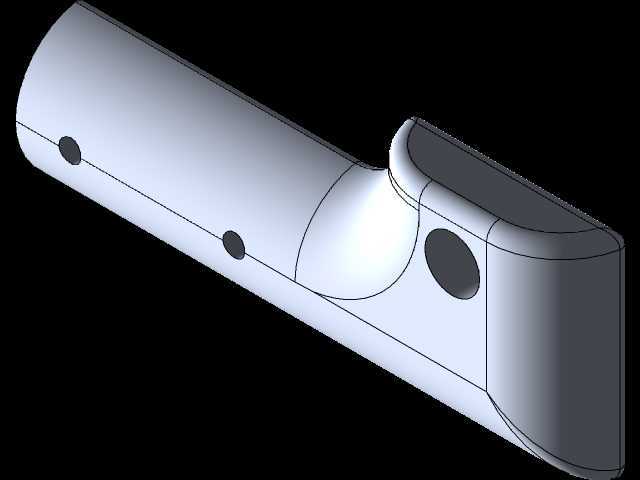

FRC赛事用长条形阀块结构设计

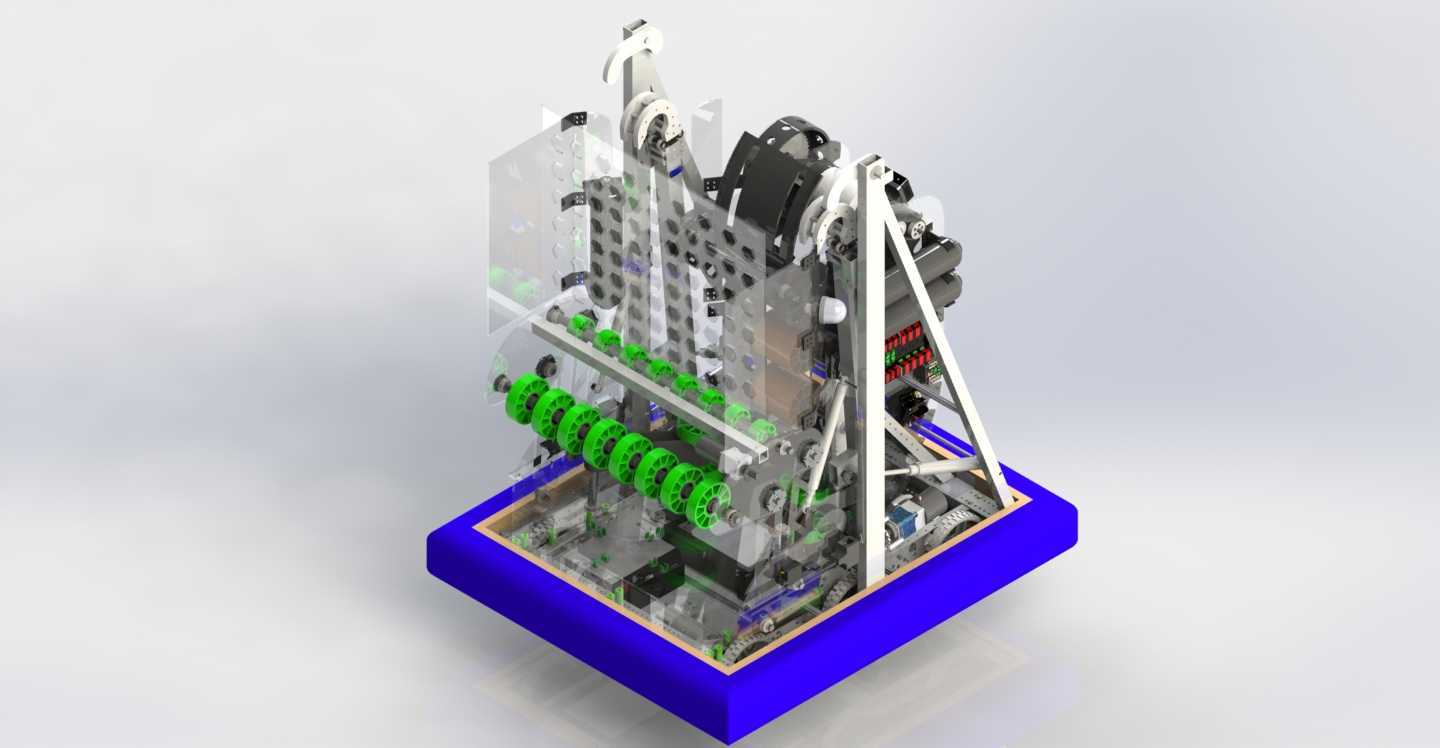

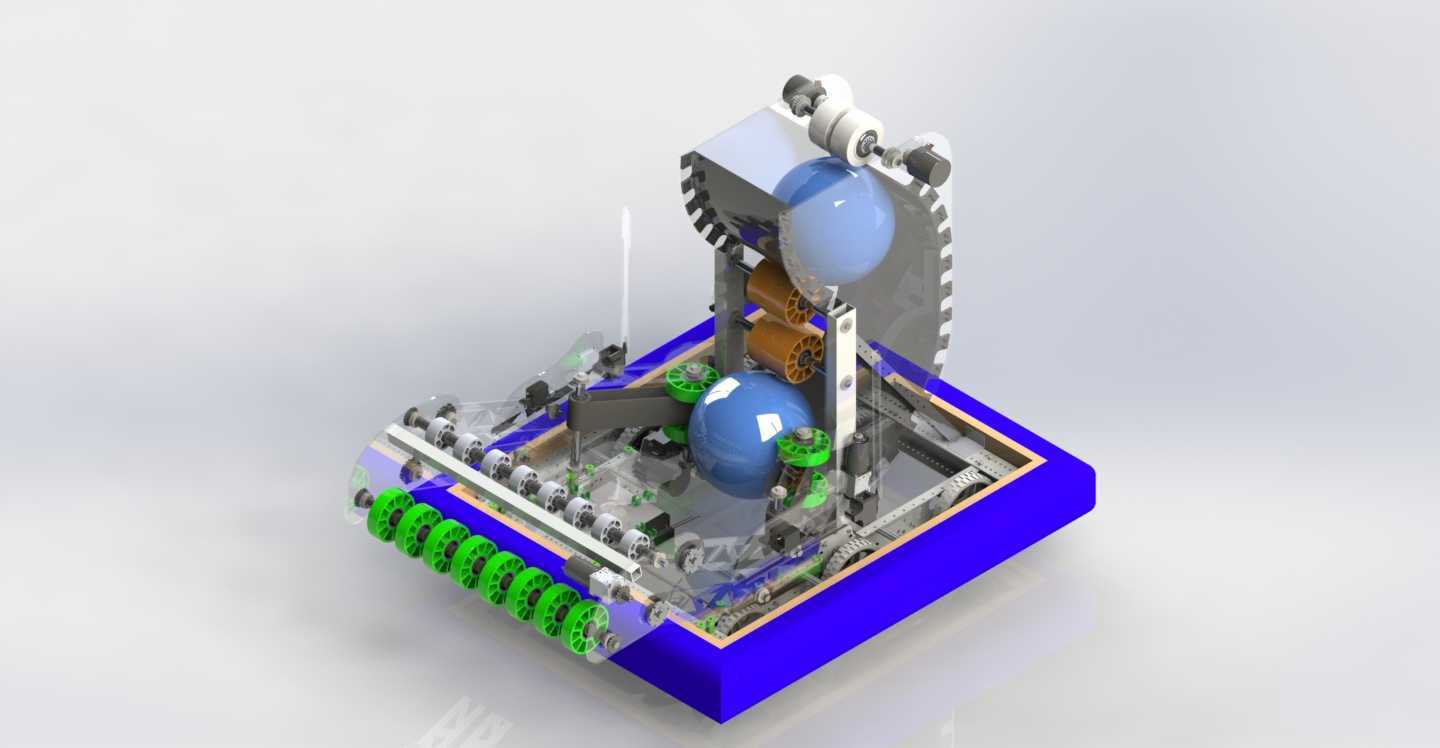

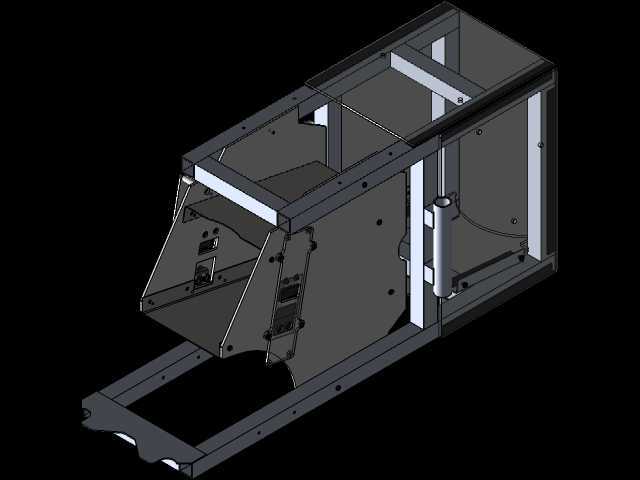

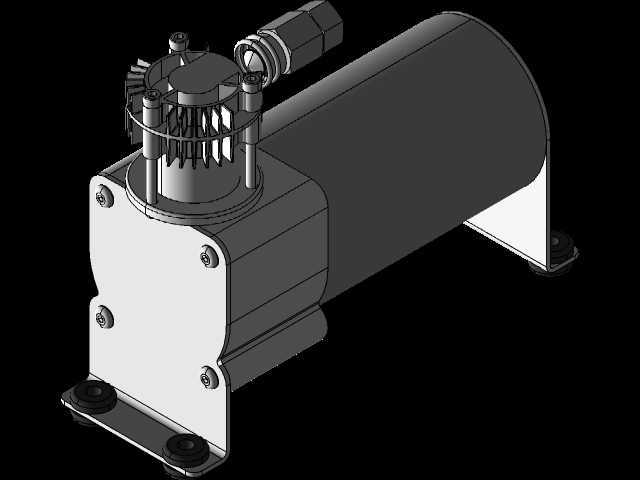

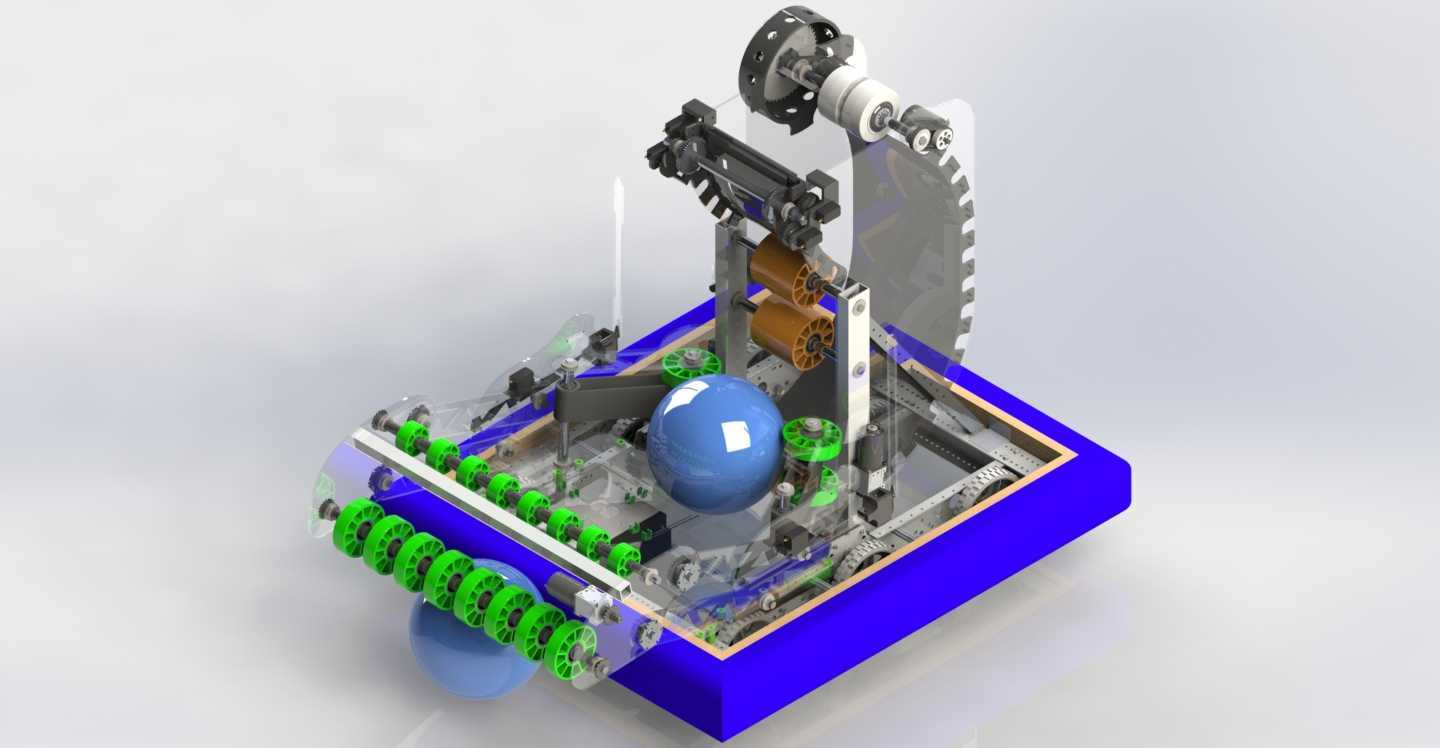

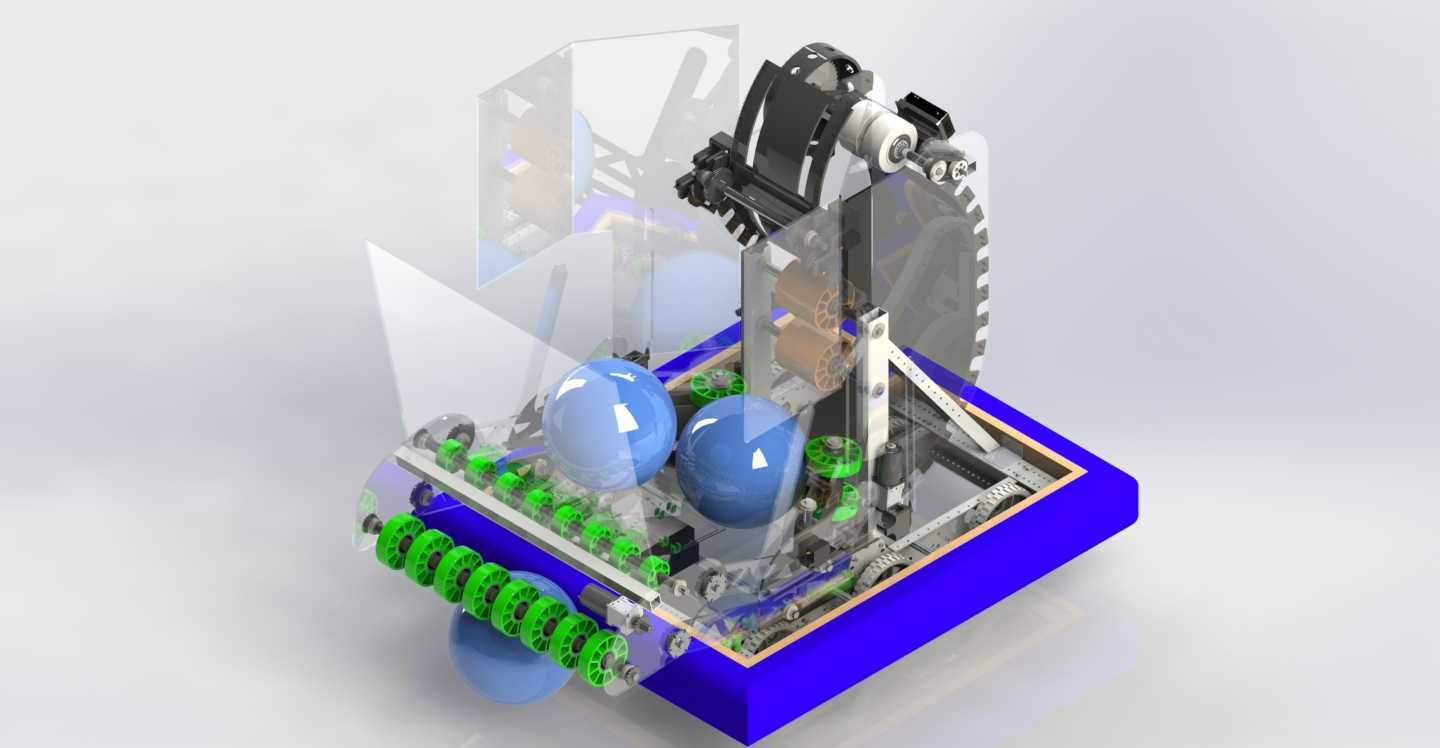

　　在青少年机器人竞赛的流体回路搭建场景里，这类长条形阀块是气路或低压液路分配的核心承载部件，区别于常规工业阀块的方正紧凑布局，赛事用阀块需要适配机器人框架的狭长安装空间，顺着铝型材立柱的侧边布置，不占用机器人上部的执行机构安装位，也不会和行走轮组、抬升机构的运动轨迹产生干涉。从实际使用场景来看，这类阀块主要承担竞赛机器人上气动执行元件的气路分配功能，把储气罐输出的压缩空气按照控制逻辑分流到各个气缸、气动夹爪的接口上，长条形的结构可以顺着机器人的竖向支撑型材排布，每一个接口都沿着阀块长度方向依次排列，接气管的时候不会出现管线弯折半径不足的问题，后期调试的时候排查气路漏点也更方便，不用在堆叠的阀组里挨个找对应接口。

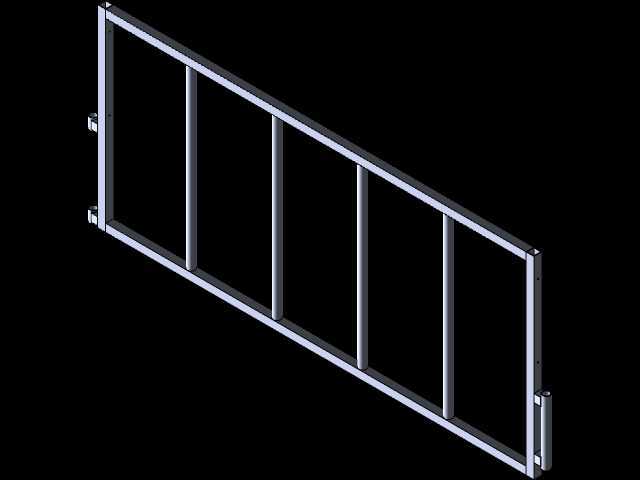

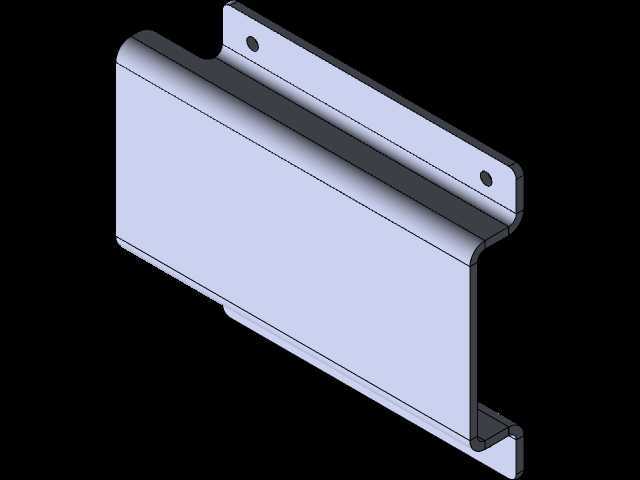

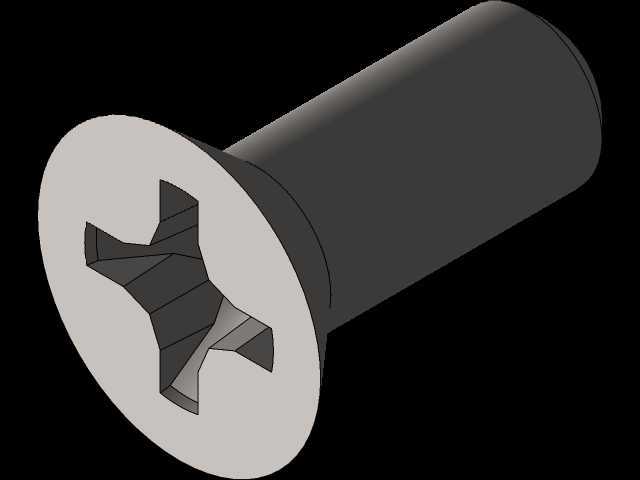

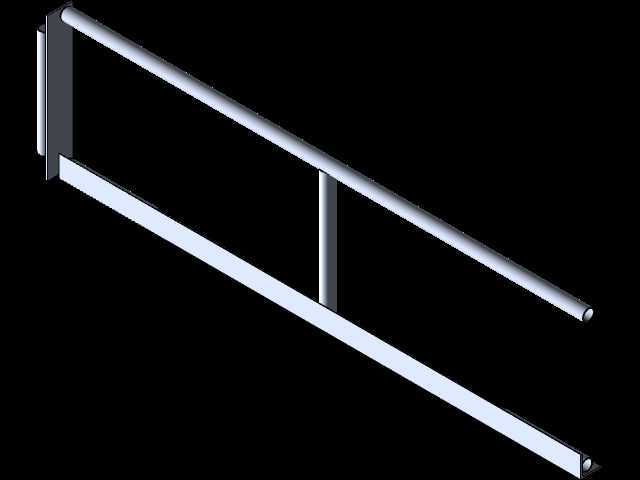

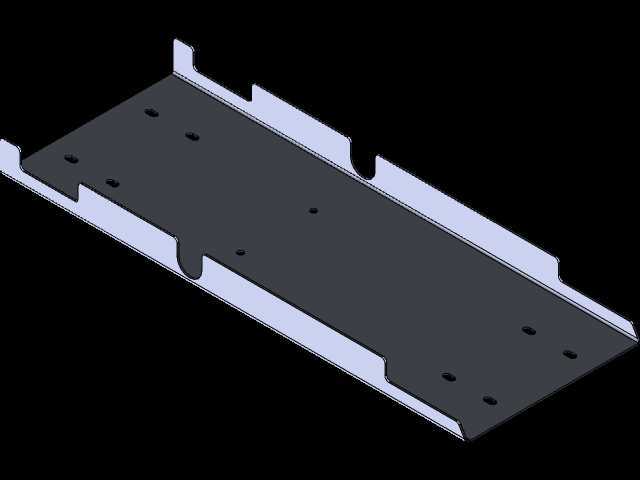

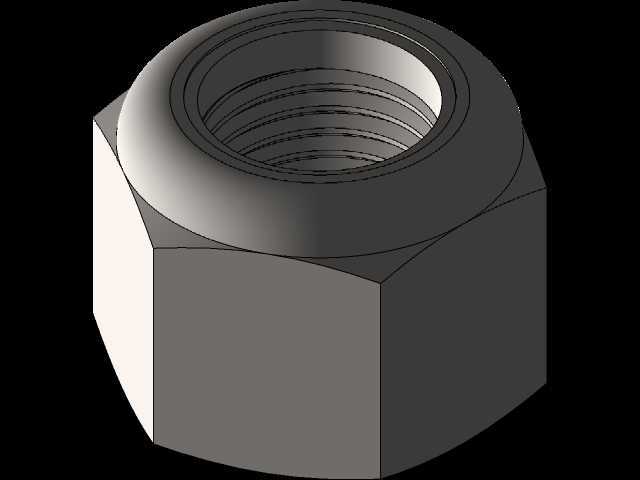

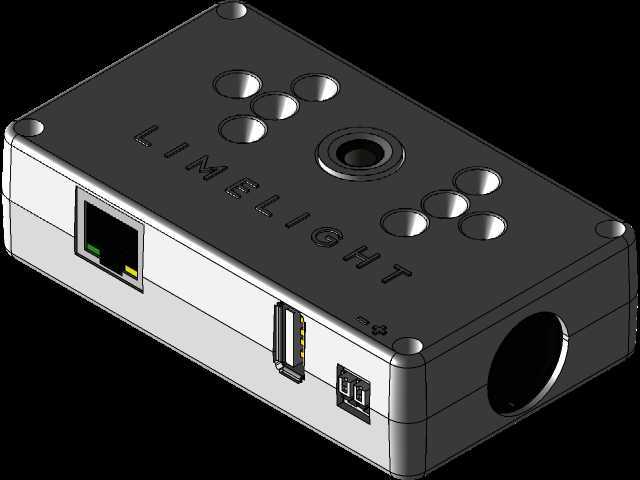

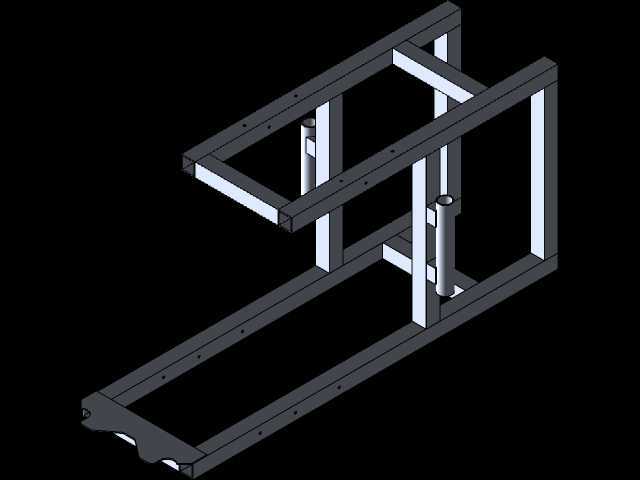

　　设计思路上，首先要匹配FRC机器人常用的20mm20mm或者20mm40mm铝型材的安装孔距，阀块背部预留和型材槽宽适配的安装沉孔，用T型螺栓就能直接固定，不需要额外做转接支架，减少整体结构的重量，毕竟竞赛机器人有严格的重量限制，每一个部件的冗余重量都要抠掉。阀块的主体流道采用深孔加工的直通式布局，沿着长度方向布置主进气道，垂直于主气道的方向加工各个分支出气口，每个出气口的位置都对应气动电磁阀的安装位，阀块表面的平面度控制在0.02mm以内，保证电磁阀和阀块贴合的时候不会漏气，不需要额外加太厚的密封垫，减少密封件老化带来的故障隐患。外形尺寸方面，长度方向根据机器人立柱的可用空间做了适配，截面尺寸控制在和铝型材宽度一致的范围，不会突出型材侧面太多，避免机器人在对抗过程中阀块被对方机器人剐蹭到，导致气管脱落或者阀块变形。安装边界上，阀块的上下两端都预留了10mm的安全距离，上端不会碰到机器人顶部的摄像头安装架，下端不会和底盘上的走线槽干涉，阀块侧面的接头伸出长度控制在15mm以内，接完气管之后整体宽度不会超过铝型材侧面30mm，完全在机器人的框架轮廓以内，不会出现比赛规则里禁止的突出结构问题。

　　从功能特性来说，这种长条形阀块相比集成式的方形阀组，气路的流道阻力更小，因为主气道是直通的，没有过多的弯折拐角，压缩空气通过的时候压力损失更小，气缸动作的响应速度更快，在竞赛里需要快速夹取、抬升物体的场景下，响应速度的提升能直接影响比赛成绩。另外阀块的材质选用6061铝合金，重量轻而且有足够的强度，表面做硬质阳极氧化处理，耐压缩空气里的冷凝水腐蚀，不会因为长时间使用出现流道锈蚀堵塞的问题，赛事备赛周期里反复拆装调试也不容易滑牙。设计的时候还考虑了快速改装的需求，阀块上预留了两个备用的接口位，如果比赛前临时需要增加气动执行元件，不用重新更换阀块，直接在备用位接上接头和电磁阀就能用，减少备赛时的加工工作量。

　　流道的孔径根据FRC赛事常用的4mm气管做匹配，主气道孔径6mm，保证足够的通气量，多个气缸同时动作的时候不会出现气压不足的情况，每个分支气道的孔径4mm，和气管通径一致，避免通径突变带来的气流紊流和噪音。安装孔的位置做了等间距排布，除了适配标准铝型材，也可以根据不同机器人的布局调整安装位置，不用重新打孔，直接利用现有的孔位就能固定在不同的支架上。阀块的棱角都做了R2的倒角处理，安装的时候不会划伤气管或者调试人员的手，也避免应力集中导致阀块在受到冲击的时候出现开裂。在实际竞赛的对抗场景里，机器人难免会发生碰撞，这个阀块的安装位置在立柱内侧，加上本身的长条结构顺着受力方向布置，碰撞产生的冲击力会顺着阀块长度方向传递到铝型材框架上，不会直接作用在接头或者电磁阀上，降低比赛过程中阀组故障的概率。另外阀块的表面没有多余的凸台结构，擦拭清理的时候很方便，备赛的时候沾到的灰尘、润滑脂很容易擦干净，不会积在缝隙里影响密封性能。
