法兰连接直通式工业截止阀结构设计

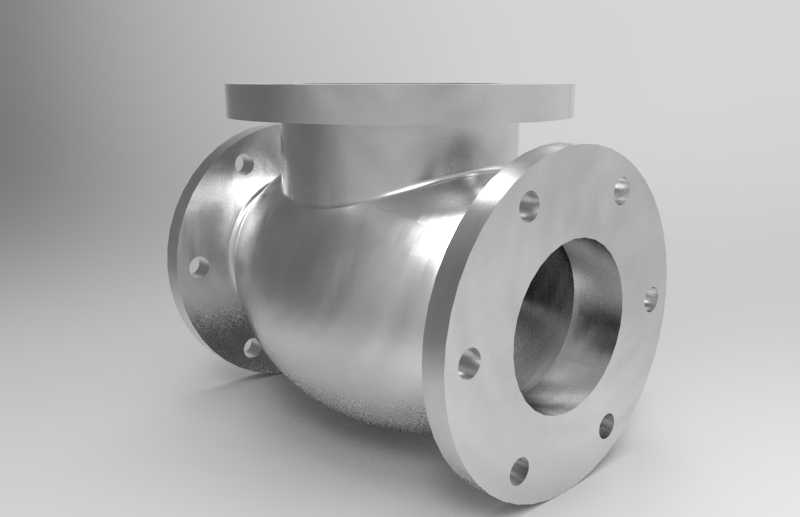

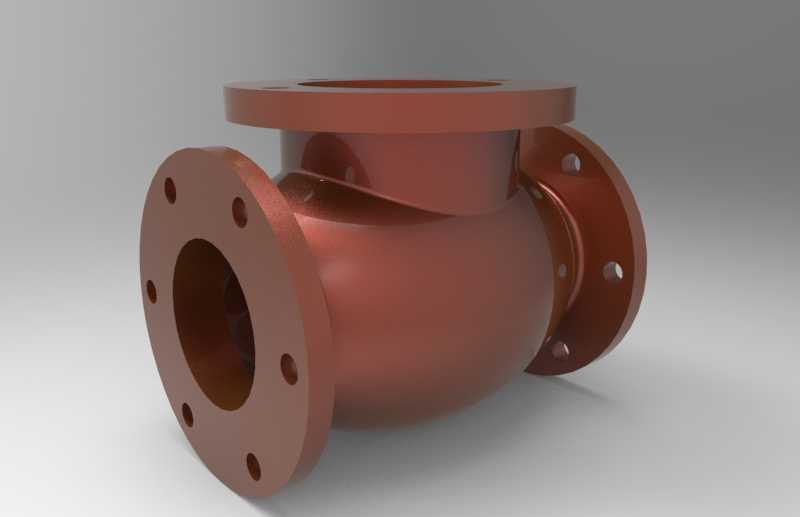

在化工、市政供水、热力输送、油气储运等工业管路系统中，截止阀是应用范围极广的截断类控制部件，不同于球阀的全通径快速启闭、闸阀的低流阻全开特性，这款法兰连接直通式截止阀依靠阀瓣沿阀座轴线方向的线性位移实现管路通断控制，调节精度与密封可靠性更适配中高压工况下的介质截断需求。从结构设计逻辑来看，该款截止阀采用下进上出的流道布局，阀体为整体铸造成型的S形流道结构，相比直角式截止阀，直通式结构的介质流向变化更平缓，流阻损失更小，同时保留了截止阀密封面受介质冲蚀磨损小的核心优势，手轮驱动的结构无需额外辅助动力，依靠人工操作即可实现启闭，适配无气源、无电源的野外管段、检修旁路等安装场景。

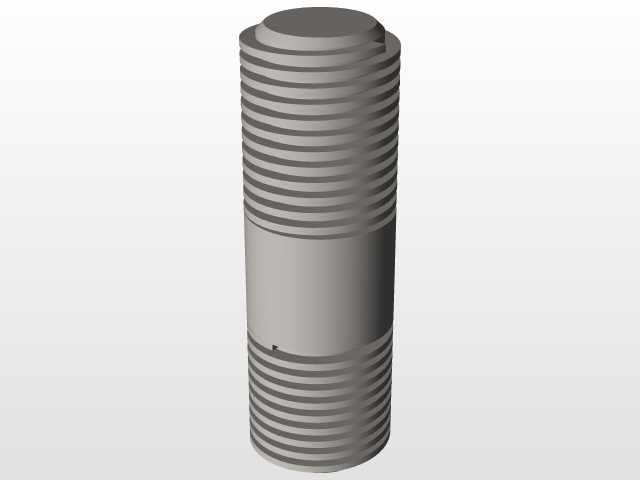

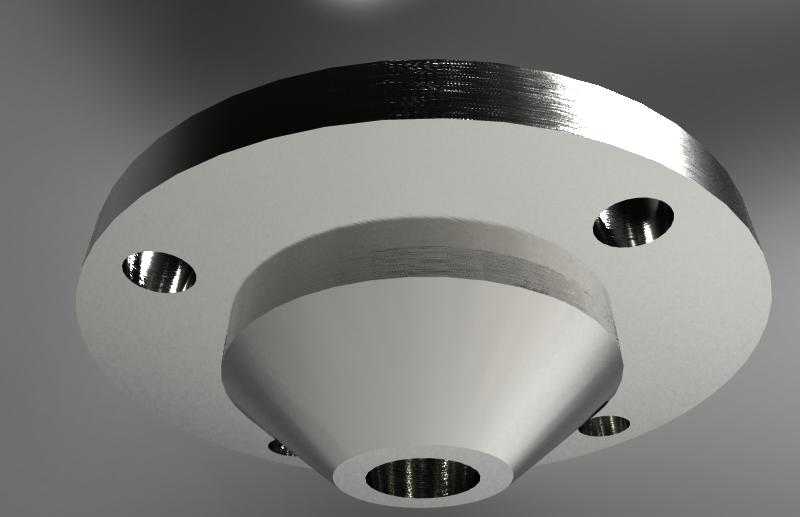

从安装边界来看，两端法兰采用标准凸面法兰结构，法兰端面的螺栓孔沿圆周均匀分布，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固实现连接，法兰密封面的粗糙度、平面度公差均匹配通用管路法兰的安装要求，无需额外加工适配。阀体进出口通径为等径设计，可直接对接同公称通径的管路，无需变径转接，阀杆采用明杆结构设计，手轮旋转带动阀杆做升降运动，操作人员可直接通过阀杆的伸出长度判断阀门的启闭状态，避免误操作，同时明杆结构的阀杆螺纹位于阀体外部，不与管路内介质直接接触，可有效避免介质中的杂质、腐蚀性成分磨损阀杆螺纹，延长部件使用寿命。

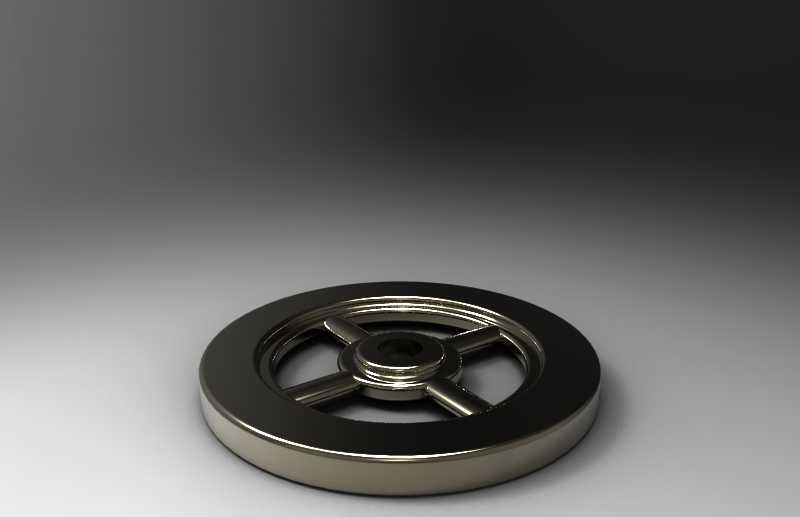

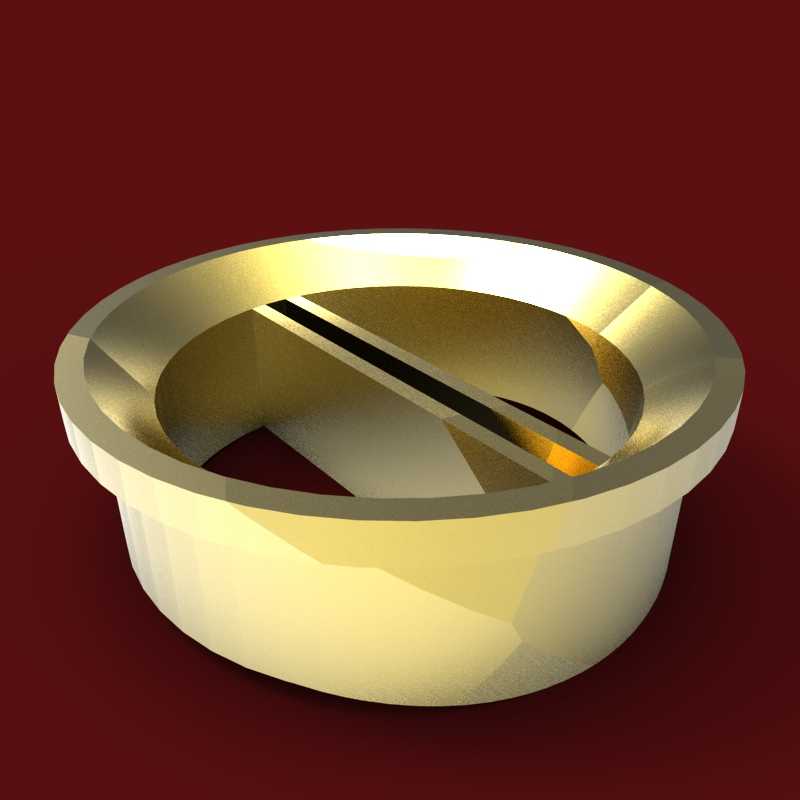

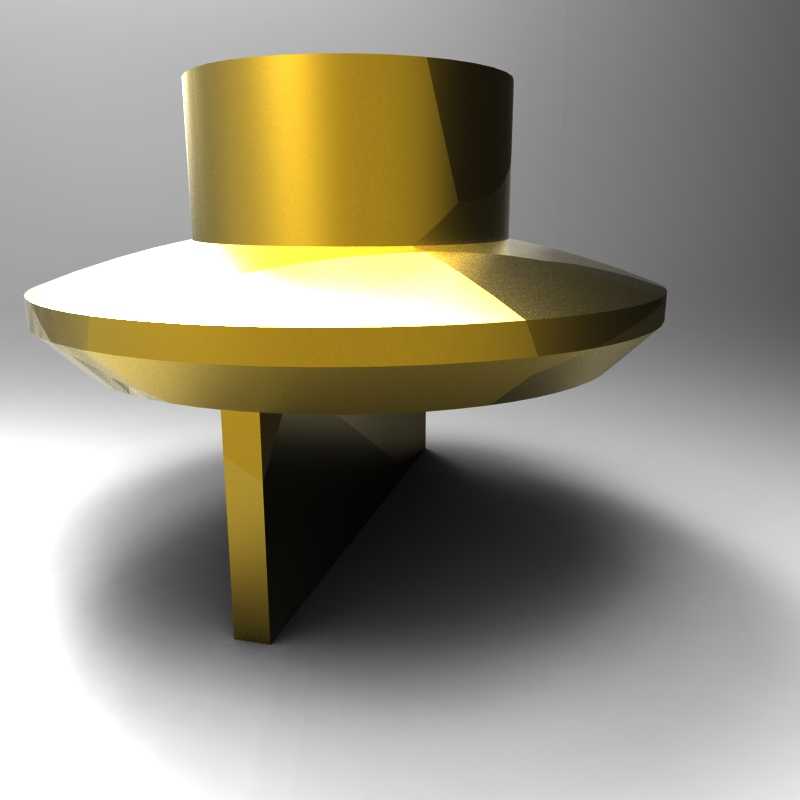

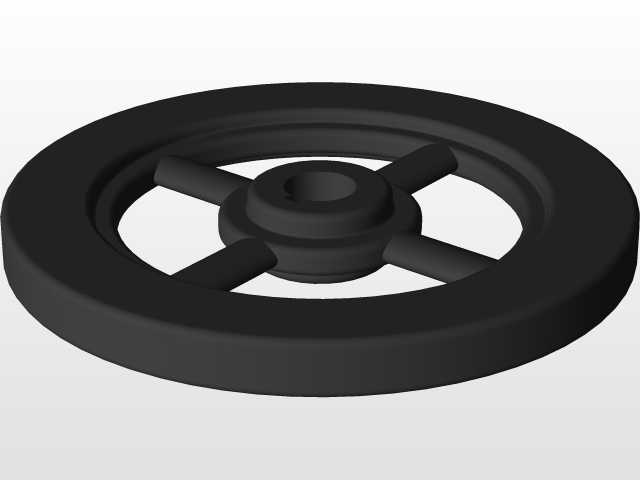

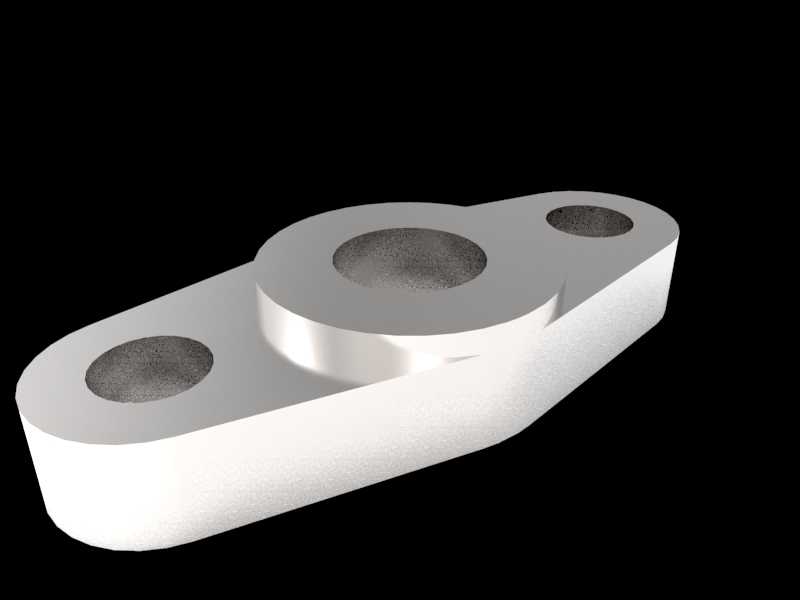

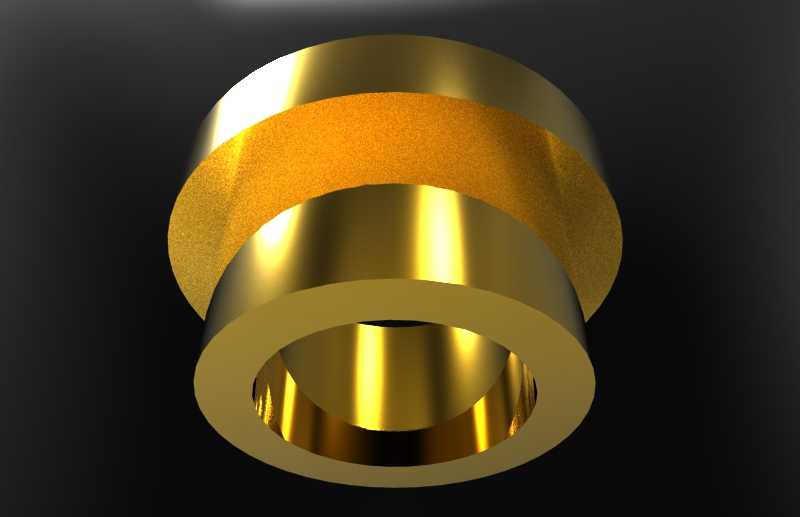

密封结构设计上，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封的接触比压更大，在较低的关闭力矩下即可实现可靠密封，同时阀瓣开启时密封面能快速脱离阀座，减少介质对密封面的冲蚀时长。阀杆与阀体之间采用填料密封结构，填料压盖通过螺栓压紧填料函内的密封填料，可在管路带压状态下通过拧紧压盖螺栓补偿填料磨损带来的泄漏，无需停机拆解阀门，大幅降低运维成本。手轮部分采用轮辐式结构，外圈为防滑轮缘，操作时可施加更大的启闭力矩，手轮与阀杆之间通过键连接传递扭矩，避免长期操作出现打滑问题。

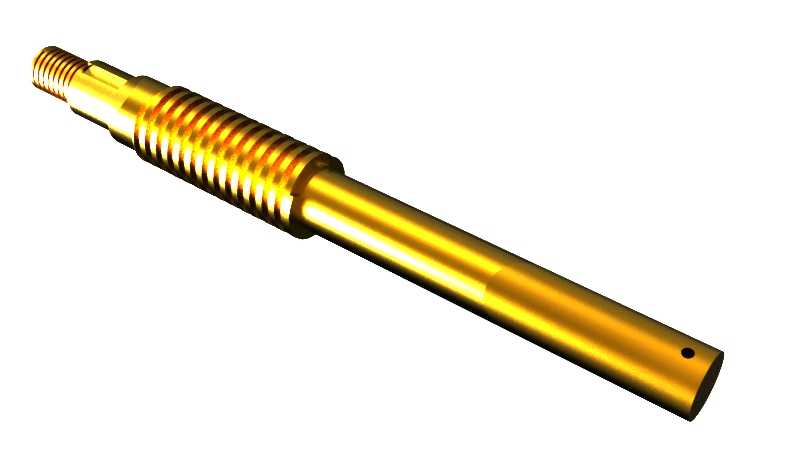

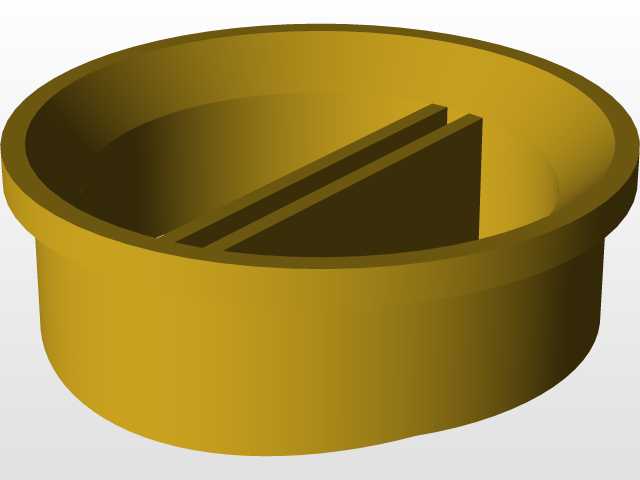

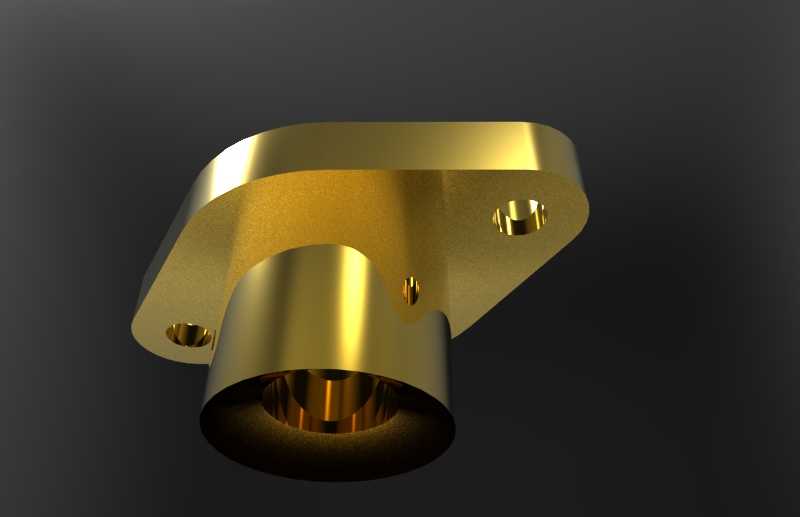

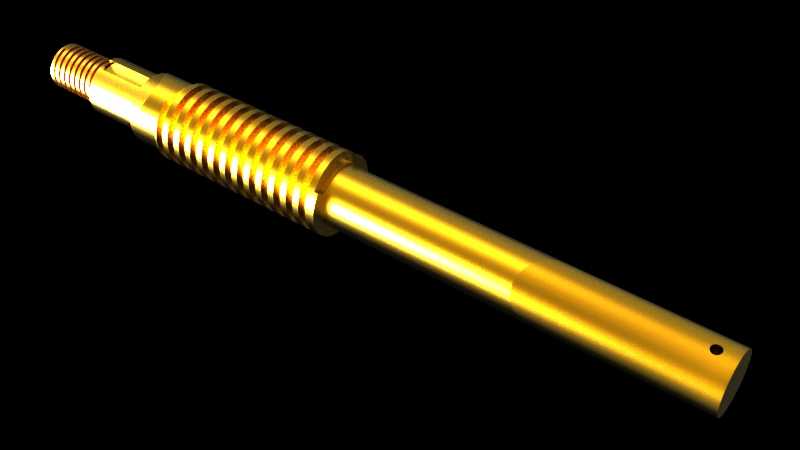

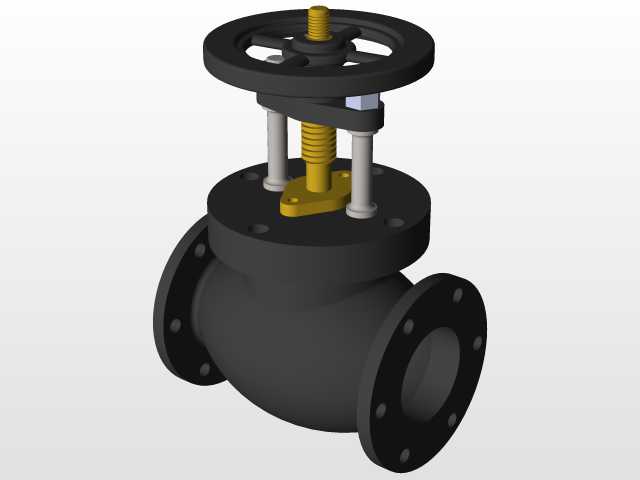

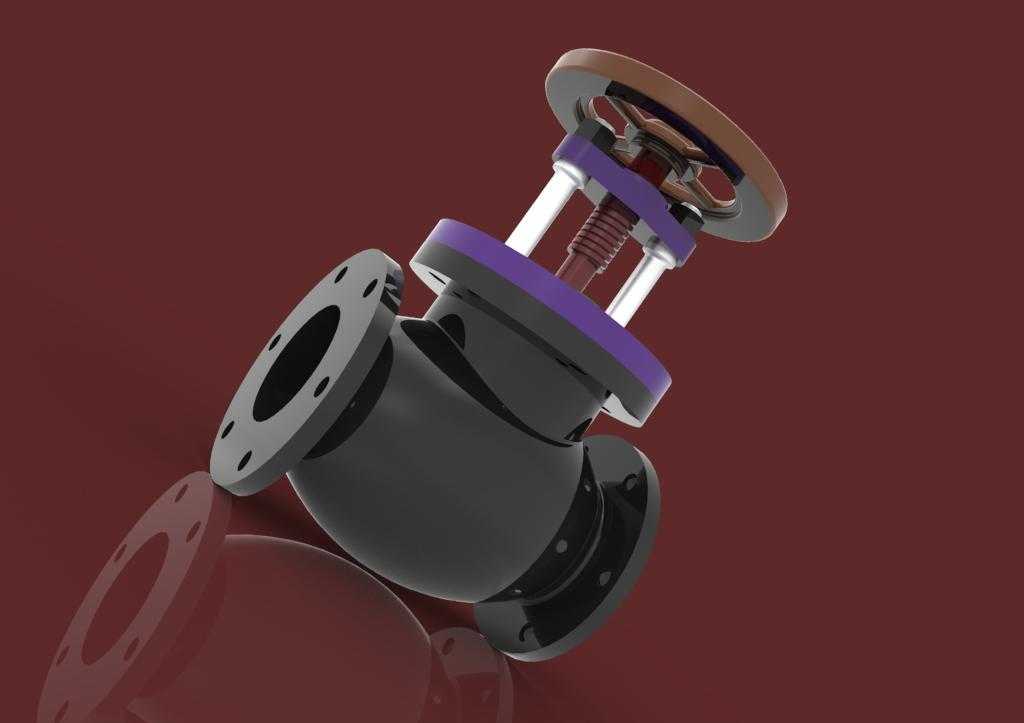

在实际工况应用中，该款截止阀可适配清水、蒸汽、油品、弱腐蚀性化工介质等多种流体的管路控制，安装时需注意介质流向与阀体标注箭头一致，即从阀瓣下方进入、上方流出，这样在阀门关闭时，填料函部位不承受介质压力，可有效降低阀杆泄漏风险，同时开启时的力矩更小。从建模细节来看，整个模型完整还原了阀体、阀瓣、阀杆、填料压盖、阀盖、手轮、连接螺栓等全部零部件的装配关系，各部件的配合间隙、倒角、圆角等工艺细节均按照实际加工要求设计，比如阀体流道的过渡圆角可减少介质湍流，降低流阻与管路振动，法兰端面的水线结构可增强法兰垫片的密封效果，螺栓连接部位的沉孔设计可避免螺栓头突出影响安装。

不同于调节型阀门，该款截止阀主要用于管路的全关全开截断使用，虽然也可在短时间内用于节流调节，但长期处于半开状态时，介质高速冲刷密封面会造成密封面磨损加剧，因此在管路系统设计中，通常将其布置在需要长期截断、启闭频率适中的管段，比如设备进出口的检修旁路、主管路的分段截断位置。整体结构没有复杂的传动部件，故障点少，日常维护仅需定期检查填料密封情况、补充或更换密封填料，定期在阀杆螺纹部位涂抹润滑脂降低操作力矩即可，运维难度远低于电动、气动驱动的自控阀门，对运维人员的技术要求更低，适配中小规模工业管路、民用热力供水管网的建设需求。
