汽车涡轮增压器压气机叶轮三维设计作品

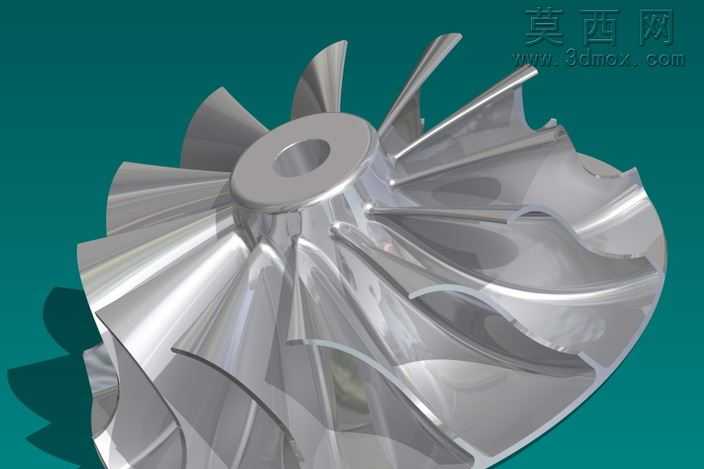

本作品为涡轮增压器核心压气机叶轮的三维数字化设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先基于压气机气动设计给定的叶片型线坐标点，通过样条曲线拟合生成叶片压力面与吸力面的空间轮廓，精准控制叶片进口前缘后掠角、出口后弯角的气动参数，确保叶型符合离心式压气机的气流流动要求。建模过程中先完成轮毂基体的回转特征创建，以轮毂中心轴线为阵列基准，通过单叶片的曲面加厚、与轮毂的布尔合并运算，再完成周向均布阵列，保证12片叶片的形位公差完全一致，中心安装孔的定位尺寸、安装端面的平面度均按照实际装配要求设定公差。渲染阶段赋予模型抛光铝合金材质，调整材质反射率、粗糙度参数模拟锻铝叶轮经精密机加工后的金属质感，通过环境光遮蔽效果强化叶片间流道的空间层次感，清晰展现叶片前缘薄、后缘厚的变截面结构，以及叶片与轮毂衔接处的圆角过渡特征，避免应力集中的结构设计细节直观呈现。设计思路上围绕涡轮增压器高转速工况的使用需求，优化叶片曲面的光滑度，减少气流在叶轮流道内的流动损失，同时兼顾叶轮的动平衡性能，所有叶片的质量分布沿中心轴线完全对称，中心孔的台阶结构适配增压器转轴的装配定位要求，轮毂背面的轮廓匹配压气机蜗壳的安装间隙，整体模型可直接用于后续的气动仿真分析、结构强度校核以及数控加工编程参考，完整还原了量产涡轮增压器压气机叶轮的全部结构特征，曲面连续性达到G2级别，无建模破面、特征重叠等问题，可直接导入各类CAE仿真软件开展工程计算。
