搭载GoPro的环形万向节稳定支架设计

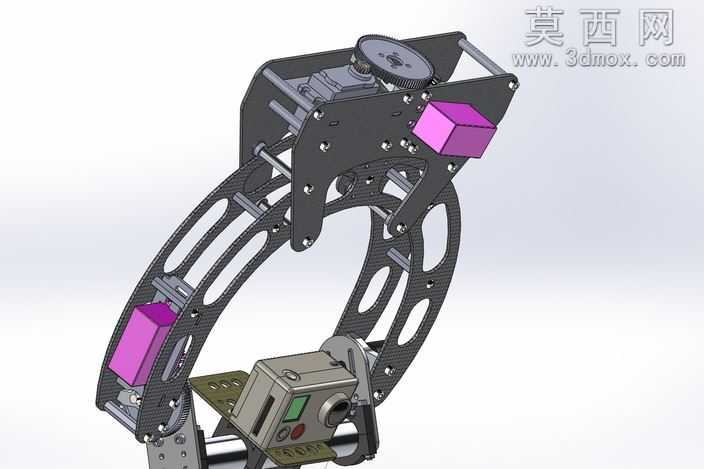

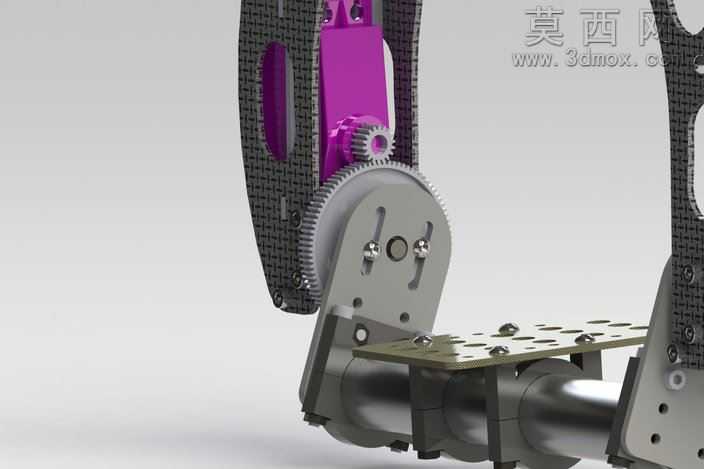

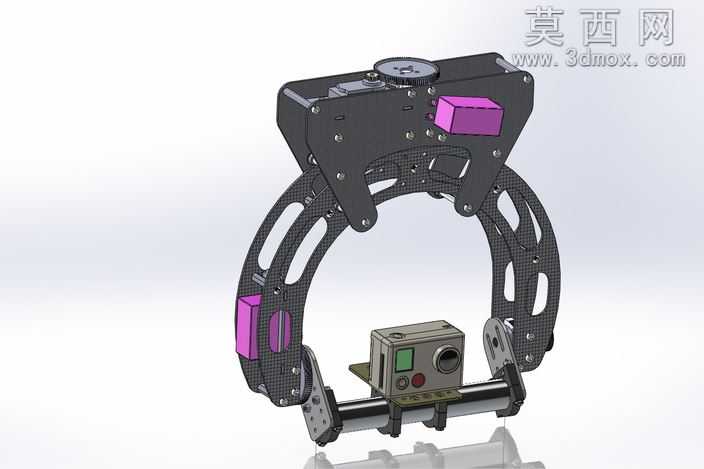

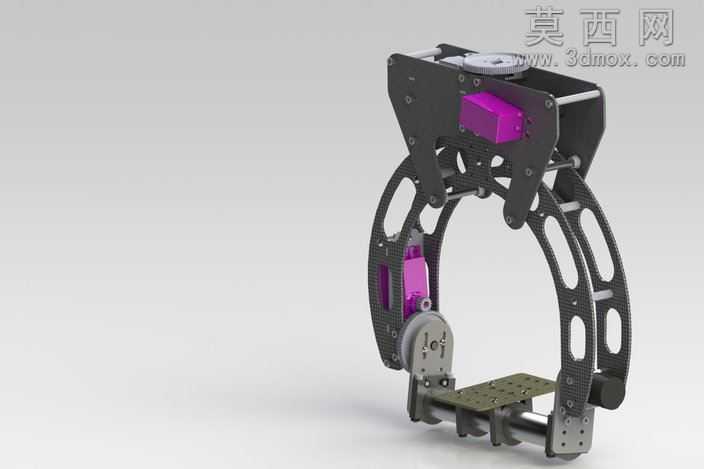

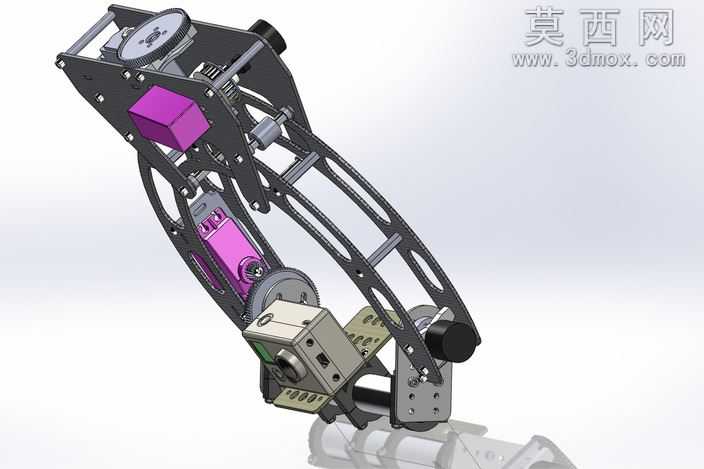

本作品为适配运动相机的环形万向节稳定挂载结构，整体采用三维参数化建模完成，建模过程中优先保证各运动副的装配干涉校验，通过同轴配合、限位配合完成铰接结构的约束设置，确保万向节各转动维度可顺畅实现角度调整。模型主体采用环形镂空框架设计，在保证结构刚性的前提下通过镂空槽削减整体重量，框架主体材质设定为碳纤维复合板材，渲染时通过纹理贴图还原碳纤维编织肌理，搭配哑光金属质感的铰接转轴、紧固件，紫色功能模块区域采用磨砂工程塑料材质，不同材质的粗糙度、反射率参数经过多轮调试，最终渲染效果可清晰区分各部件的材质属性。结构设计上，环形框架两侧对称布置铰接支座，下部设置横向挂载杆用于固定GoPro运动相机，相机固定座带有快装卡槽结构，可实现相机的快速拆装；框架上部布置调节旋钮与功能模块安装位，紫色模块分别布置在环形框架的对称位置，用于平衡整体配重，降低转动过程中的偏载力矩。设计过程中针对同步带轮传动结构做了适配校验，确认齿形同步带与齿轮的啮合参数匹配，虽未做冗余的减重切削处理，但整体结构配重均衡，各转动关节的阻尼件安装位预留充足，可实现拍摄过程中的角度稳定调节，避免画面抖动。建模时对所有铰接孔位、紧固件安装孔做了精确的位置定位，保证实物加工时的装配精度，各部件的倒角、圆角细节均做了还原，避免锐边结构带来的安全隐患，整体结构兼顾了轻量化与刚性需求，可适配多场景下的运动相机稳定拍摄需求。
