AK-74枪械配套护木结构三维设计

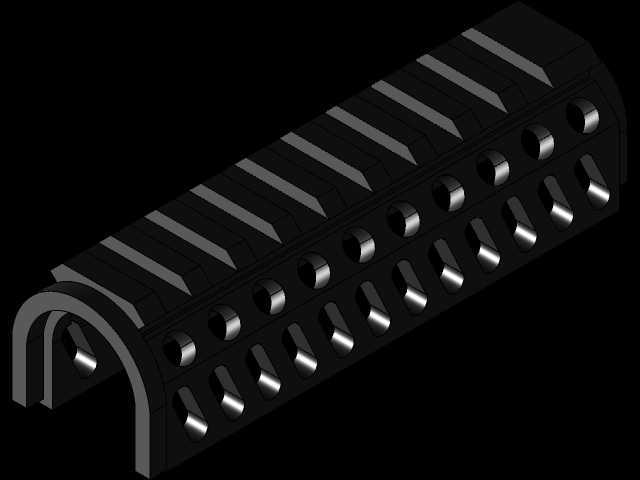

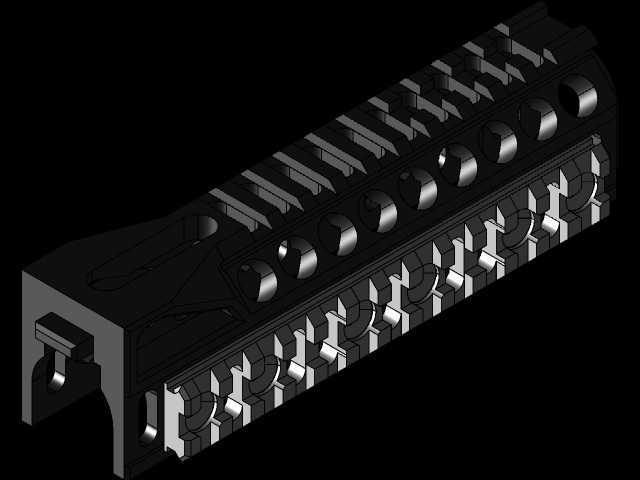

　　本次呈现的结构件为适配AK-74自动步枪的升级款护木组件，在轻武器配套配件的应用场景中，护木是射手据枪时直接接触的核心承载部件，既要隔绝枪管连续射击后传导的高温，避免射手握持烫伤，也要为各类战术附件提供稳定的安装基准，同时还要控制整体重量，避免破坏枪械原有的重心平衡，影响据枪稳定性与射击精度。从结构功能来看，该护木采用上下分体式的卡合装配设计，上半部分覆盖枪管上方区域，下半部分承托枪管下方，两侧预留的多段连续安装槽可兼容皮卡汀尼导轨的加装需求，能够根据实际使用场景搭配战术灯、激光指示器、前握把等不同附件，不需要对枪械本体进行打孔、焊接等不可逆改装，通过前后端的卡扣结构即可与原枪的护木固定位点完成锁紧，装配后贴合紧密，连续射击产生的振动不会导致护木出现松脱移位。

　　设计过程中首先对原枪护木的安装边界进行了逆向测绘，明确了前后固定卡榫的中心距、护木与枪管之间的最小安全间隙——这个间隙需要兼顾散热效率与结构强度，间隙过小会导致护木内壁距离高温枪管过近，加速材料老化，间隙过大则会增加护木的整体外形尺寸，导致握持时的围度过大，手掌较小的射手无法稳定握持。护木上半部分开设的多组半圆形散热孔沿枪管轴向均匀排布，每一组散热孔的位置都对应枪管连续射击时的高温集中区域，能够让枪管周围的热空气形成自然对流通道，快速带走射击产生的热量，避免热量在护木内部积聚；下半部分的多段凸起防滑纹理采用等距排布的矩形凸台设计，凸台的边缘做了R0.8的圆角处理，既能够增加握持时的摩擦力，避免手心出汗导致据枪打滑，也不会因为棱角过于尖锐划伤射手手部。

　　在材料适配的设计考量上，该结构预留了不同加工工艺的壁厚余量，如果采用高强度工程塑料注塑成型，主体壁厚设置为2.5mm，既能够保证结构强度，承受日常使用中的磕碰、摔落冲击，也不会因为壁厚过大导致注塑过程中出现缩痕、翘曲等成型缺陷；如果采用铝合金数控加工，则可以将壁厚缩减至1.8mm，进一步降低组件重量，同时提升散热效率。护木内侧设计有多处定位凸筋，装配时凸筋与枪管外侧的原枪定位槽贴合，能够限制护木在径向的转动自由度，即使在侧面加装较重的战术附件时，也不会出现护木侧偏的问题。

　　从安装流程的适配性来看，该护木的拆装不需要专用工具，射手在野战条件下只需要按压原枪的护木固定卡笋，取下原装护木后将该升级护木对准安装位点推至锁紧位置即可完成更换，整个过程不超过30秒，能够满足快速切换任务配置的使用需求。结构设计时还做了重量配平计算，护木整体重心位于枪械原重心点前方12mm处，加装常规前握把后重心会回落至原重心位置附近，不会出现头重脚轻的问题，射手据枪时的手臂受力状态与使用原装护木时基本一致，不需要重新适应握持手感。护木表面的所有外露棱边都做了倒角处理，避免在携行过程中勾挂装具、衣物，提升使用的便利性；散热孔的边缘同样做了去毛刺处理，避免射手在调整附件握持位置时被孔边划伤。针对连续射击的工况，设计时还对护木的受热变形量做了模拟校核，在枪管温度达到300摄氏度的极端连续射击工况下，护木靠近枪管位置的最大热变形量不超过0.2mm，不会出现因为热膨胀导致护木卡滞、无法拆卸的问题，也不会因为变形挤压枪管，影响枪管的固有振动频率，进而保障射击精度不受护木安装的影响。
