.22LR口径笔形便携器械结构设计

从结构设计的角度拆解这套笔形.22LR口径器械，首先要明确其核心设计逻辑是在极小的外形边界内，整合完整的击发、供弹、承载功能，同时满足日常握持、携带的人机工程要求。这类便携器械的应用场景多集中在个人防卫、隐蔽携带领域，对结构紧凑度、动作可靠性的要求远高于常规尺寸的同类器械，设计过程中需要在极小的空间内协调各个运动部件的行程，避免出现干涉，同时还要保证结构强度能够承受.22LR边缘发火弹的击发冲击力。

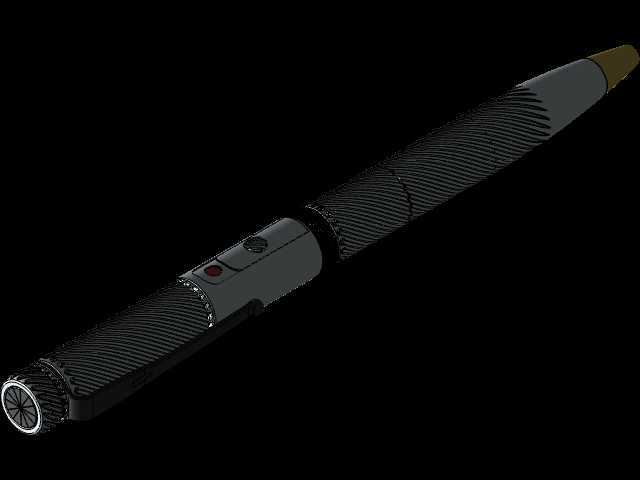

先看整体的安装边界与尺寸控制，整个器械收拢状态下的外形与常规大号书写笔近似，直径控制在18-22mm区间，总长度控制在150-170mm区间，完全可以放入普通笔袋、衬衣口袋或者小型随身包内，不会因为外形突兀引起注意。为了实现这个尺寸目标，设计时没有采用常规的套筒式往复结构，而是将承载主体做成一体化的立式框架结构，两侧的支撑壁厚度控制在2.5mm，选用高强度铝合金作为基材，既能够承受击发时的膛压载荷，又能将整体重量控制在120g以内，长时间携带不会有明显的坠重感。

功能特性上，这套结构没有设计额外的外露保险，而是通过笔夹位置的联动卡扣实现安全锁定，日常携带状态下卡扣会顶住击针的运动路径，只有当握持时手指自然压下卡扣，才能解除锁定进入待击状态，这个设计既简化了操作步骤，又避免了日常携带时因为挤压、碰撞出现意外击发的风险。供弹结构采用了单排单进的内置弹仓设计，弹仓集成在主体框架的侧方位置，容弹量为3发，装填时不需要额外拆解结构，直接从弹仓上方的压弹口逐发压入即可，退壳时通过框架上预留的抛壳窗自动弹出，整个动作行程只有12mm，操作时不需要大幅度移动手部位置。

设计思路上，最核心的难点是击发机构的布局，常规的击针、击锤结构占用的轴向空间过大，无法适配笔形的细长外形，因此这套设计将击锤做成了回转式结构，布置在主体框架的上部空腔内，击发时击锤绕固定销轴回转打击击针，整个回转半径控制在8mm以内，既节省了轴向空间，又能保证足够的击发力道，确保.22LR边缘发火弹的底火能够可靠击发。握把部分没有采用额外的包覆材料，而是直接在框架下部做了圆弧过渡的防滑纹理，握持时手指刚好卡在纹理位置，击发时的后坐力能够直接传递到手掌，不会因为外形打滑影响指向性。

从实际使用的场景出发，这套结构的瞄准基线长度控制在120mm左右，框架上部集成了简易的机械瞄具，准星和照门都做了低矮化处理，收拢状态下不会突出外形轮廓，避免勾挂衣物。击发机构的扳机力做了适中的调校，维持在25N左右，既不会因为扳机力过轻出现误触发，也不会因为扳机力过重影响近距离快速射击的精度。另外在结构的连接部位，所有的销轴都采用了过盈配合加端面铆压的固定方式，没有使用额外的螺丝紧固件，一方面减少了零件数量，降低了加工和装配的复杂度，另一方面也避免了日常使用过程中紧固件松动导致的结构故障。

考虑到.22LR弹药的后坐力本身较小，这套结构没有设计专门的缓冲机构，而是通过框架下部的弧形结构让后坐力沿着握持方向直线传递，减少击发时的枪口上跳，连续射击时能够更快地恢复瞄准线。供弹路径的设计做了专门的顺滑处理，弹仓内壁的粗糙度控制在Ra1.6以下，抱弹口的位置做了0.2mm的倒角，避免供弹过程中出现卡弹、顶弹的问题。击针的突出量控制在0.8mm，既能够可靠击穿底火，又不会因为突出量过大击穿弹壳造成火药燃气泄漏。

在零件的加工工艺性上，整个主体框架可以通过一次性的五轴铣削加工成型，不需要拆分多个零件进行焊接或者拼接，加工完成后只需要做硬质阳极氧化表面处理，就能提升表面的耐磨和抗腐蚀性能，日常携带过程中即使和钥匙、硬币等物品放在一起，也不容易出现明显的划痕。所有的运动部件之间都预留了0.1mm的配合间隙，即使在低温、沙尘等恶劣环境下使用，也不会因为热胀冷缩或者沙尘进入导致动作卡滞。

另外，这套结构的笔夹部分除了实现锁定保险的功能外，还可以直接夹在口袋、腰带位置，携带时的固定方式和普通书写笔完全一致，不需要额外的枪套或者固定装置。整个器械的分解过程非常简单，只需要取下尾部的固定销轴，就可以将击锤、击针、弹簧等内部零件依次取出，日常维护清理不需要专门的工具，用普通的棉布就可以擦拭掉残留的火药残渣，维护门槛非常低。
