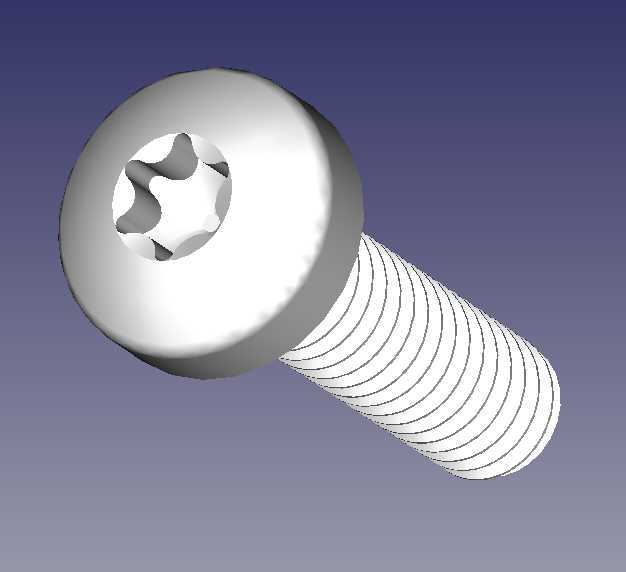

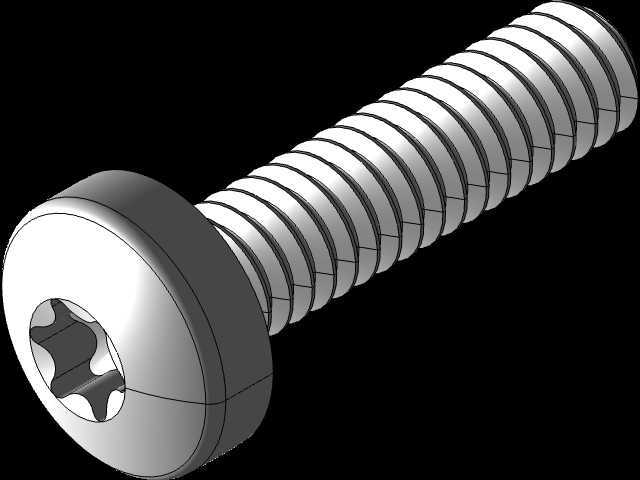

M2规格盘头梅花槽8mm长度紧固螺钉

在精密仪器、小型电子设备、阀门组件这类对紧固空间、防拆性能有明确要求的装配场景里，小规格梅花槽螺钉的选用占比正在逐年提升，本次涉及的M2公称直径、8mm有效螺纹长度的盘头梅花螺钉，就是这类紧凑装配场景里的典型紧固元件。从实际装配的边界条件来看，这类螺钉的盘头头部直径控制在3.8mm左右，头部厚度约1.2mm，梅花槽的驱动结构深度控制在0.8mm，既保证了驱动批头有足够的啮合深度不会打滑，也不会因为槽深过深削弱头部的结构强度，在0.5N·m的额定拧紧力矩下，头部不会出现开裂、槽口变形的问题。螺纹部分采用标准粗牙螺距0.4mm，螺纹公差带选用6g级，适配常见的M2预制螺纹孔或者自攻适配的1.7-1.8mm预制光孔，在塑料壳体、铝合金压装件、薄钣金件的装配场景里，8mm的有效螺纹长度可以穿透2-5mm厚度的叠层连接件，剩余的啮合螺纹长度能保证足够的拉脱强度，不会因为振动出现松脱。

从设计逻辑上看，梅花槽的结构相比十字槽、一字槽有更明显的优势：驱动面是六个均匀分布的弧面，拧紧时的受力是面接触而非点接触，不会像十字槽那样容易出现滑牙、批头飞出的问题，对于需要反复拆装的仪器仪表检修场景，槽口的耐用度能提升3倍以上；同时梅花槽的结构天然具备一定的防拆属性，没有对应的专用批头很难徒手拆卸，对于阀门类产品上需要防止用户私自拆解的调节部位、精密仪器内部的校准固定部位，这类螺钉能起到很好的限位防拆作用。盘头的头部设计相比沉头螺钉，不需要在被连接件表面加工沉孔，对于薄钣金、塑料壳体这类壁厚不足1.5mm的零件，不需要额外做沉孔加工就能直接装配，头部下表面的平整承压面可以把拧紧力均匀分散在被连接件表面，不会像沉头螺钉那样因为锥面挤压造成薄件表面凹陷、开裂的问题。

在实际的三维建模过程中，这类标准紧固件的建模需要重点关注几个容易出错的边界：首先是螺纹收尾部分的结构，实际生产的螺钉螺纹不会一直延伸到头部下方，会有1-1.5倍螺距的收尾退刀段，建模时如果把螺纹直接做到头部贴合面，装配时会出现螺纹干涉，无法压紧被连接件；其次是梅花槽的轮廓参数，不能简单画成六角形，要按照梅花槽的标准弧面轮廓做驱动面，否则后续做装配仿真、批头干涉检查时会出现误差，无法匹配对应的标准批头模型；另外头部下表面和螺杆衔接的位置要做0.1mm左右的圆角过渡，避免应力集中，在做有限元强度校核时，这个位置是螺钉受拉应力的集中区域，如果做成直角过渡，仿真得到的断裂力矩会比实际值低30%左右，无法反映真实的零件强度。

从应用场景的适配性来看，这类小规格梅花螺钉除了用在仪器仪表、阀门组件的装配上，在小型消费电子、无人机结构件、3D打印机的运动部件固定上也有大量应用，因为M2的螺钉本身重量极轻，单颗重量不到0.2g，对于对重量敏感的便携设备、航空模型类产品，在保证足够紧固强度的前提下，能尽可能降低整机重量。装配时需要注意，这类小规格螺钉的拧紧力矩不能超过额定值，尤其是在铝合金、塑料件上装配时，过大的拧紧力矩会造成螺纹滑牙，一般建议在装配时搭配力矩螺丝刀，设定0.4-0.6N·m的拧紧力矩，既能保证足够的压紧力，也不会损伤被连接件的螺纹。如果是在有振动的工况下使用，还可以搭配对应的平垫圈或者微量螺纹胶，进一步提升防松性能，不需要额外改变螺钉本身的结构尺寸，就能适配更多复杂工况的装配需求。
