盘头梅花槽内六角精密紧固螺钉结构

　　在精密机械装配、小型工装夹具搭建、消费电子内部结构固定这类对连接可靠性、空间占用率有双重要求的场景里，盘头梅花槽内六角螺钉的应用占比正逐年提升。不同于普通十字槽螺钉容易在反复拆装中出现槽口滑牙的问题，梅花槽的驱动结构采用六瓣梅花形内凹设计，批头与槽口的接触面积更大，受力分布更均匀，即便是在需要施加较大预紧力的装配场景下，也能有效降低槽口崩损、批头滑脱的概率，尤其适合自动化装配线的高速锁付工况，能大幅减少因紧固件驱动失效导致的产线停摆问题。从结构设计逻辑来看，这款螺钉的盘头结构做了针对性的优化，头部下表面与螺杆轴线保持严格的垂直公差，当螺钉锁入对应螺纹孔后，盘头的支撑面能与被连接件表面完全贴合，不会出现偏载导致的局部应力集中，避免被连接件的薄型板材在长期受振后出现压痕甚至开裂问题。头部的厚度控制在适配小空间装配的范围内，既保证了头部自身的结构强度，不会在施加额定扭矩时出现头部断裂，又能满足沉腔深度较浅的安装位需求，不需要额外加工过深的沉头孔，减少了零件加工的工序成本。

　　螺杆部分的螺纹采用标准公制三角螺纹设计，牙型角经过精度校准，螺纹中径的公差控制在6g级，能与对应规格的内螺纹实现顺畅旋合，不会出现卡滞、滑牙的问题，螺纹的收尾部分做了合理的退刀结构，避免螺钉锁到底时出现尾部螺纹磕碰内螺纹端口的问题。螺杆与头部的衔接处做了小圆弧过渡处理，这个细节设计往往容易被忽略，但在实际受载过程中，这个过渡圆弧能有效分散头部与螺杆衔接位置的应力，避免螺钉在承受横向振动载荷时出现应力集中导致的断杆问题，这一点在有振动工况的设备装配中尤为关键，很多户外使用的小型设备、便携类工具的紧固件失效，往往都是因为衔接位置没有做应力释放处理，长期受振后出现疲劳断裂。

　　从安装边界来看，这款螺钉的盘头外径比同规格沉头螺钉的头部占用径向空间更小，在排布密集的螺纹孔位时，相邻螺钉的头部不会出现干涉，适合在狭小的安装平面上布置多组紧固点；锁付时需要匹配对应规格的梅花批头，批头插入槽口的深度要达到槽深的三分之二以上，才能保证锁付过程中不打滑，预紧力的施加需要参考对应材质螺钉的扭矩标准，避免过扭导致螺纹滑牙或者头部断裂。在实际选型过程中，需要根据被连接件的总厚度选择合适的螺杆长度，保证螺钉锁入内螺纹的有效啮合长度达到螺杆直径的1.5倍以上，才能获得足够的连接强度，如果是连接硬度较低的材质比如铝合金、工程塑料，还需要适当增加啮合长度，避免螺纹牙被剪切失效。

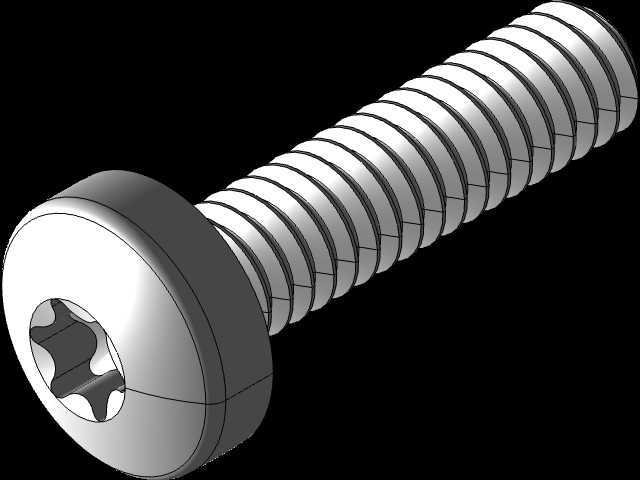

　　不同于外六角螺钉需要预留足够的扳手空间，梅花槽内驱动的结构只需要在螺钉头部上方预留批头进入的垂直空间即可，对周边空间的要求更低，在结构紧凑的小型设备内部，这种设计的优势会更加明显，比如在精密仪器的内部模组固定、气动元件的安装块锁紧、小型自动化模组的零件拼接场景中，这类螺钉的使用频率远高于其他头型的紧固件。另外，盘头的支撑面比沉头螺钉的支撑面接触面积更大，在固定厚度较薄的钣金件、塑料件时，不需要额外加装平垫圈来分散压力，能减少装配时的零件数量，提升装配效率，同时也避免了垫圈遗漏、垫圈偏位导致的装配不良问题。从建模细节来看，模型还原了梅花槽的精确轮廓，每个槽瓣的圆弧过渡、槽底的锥度都和实际量产零件保持一致，螺纹部分的螺旋线扫掠精度足够，能直接用于装配干涉检查、装配工艺模拟，在做整机的虚拟装配时，可以直接调用该模型验证螺钉与周边零件的间隙，确认锁付路径是否存在遮挡，提前发现设计阶段的空间干涉问题，减少后续实物打样时的改模成本。
