越野车辆XL80型LED辅助工作灯结构

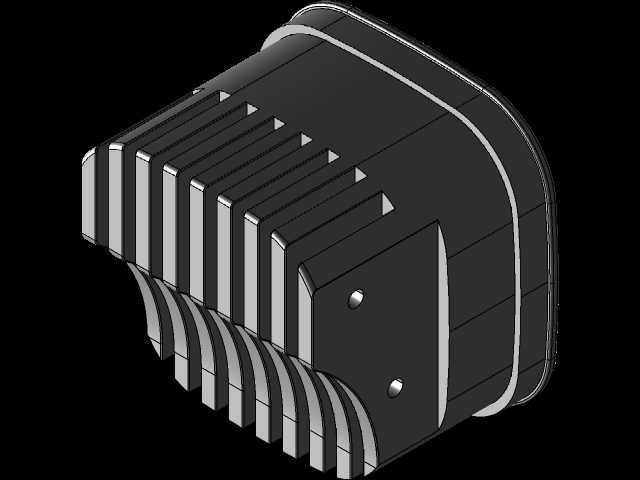

　　这款辅助照明灯具的结构设计，核心围绕越野场景下的严苛使用需求展开，首先要考虑的就是非铺装路面行驶时的持续振动、户外环境下的防尘防水需求，以及长时间高功率工作时的散热效率，这些都是设计初期就必须锚定的核心指标。从结构组成来看，灯具整体分为发光模组、散热壳体、安装支架、密封压圈四个核心部分，其中散热壳体采用一体化鳍片式压铸结构，没有额外拼接的散热部件，既减少了振动工况下连接件松脱的风险，也能最大化扩大散热面积，保证LED灯珠长时间满功率工作时，结温始终控制在合理区间，避免光衰过快的问题。

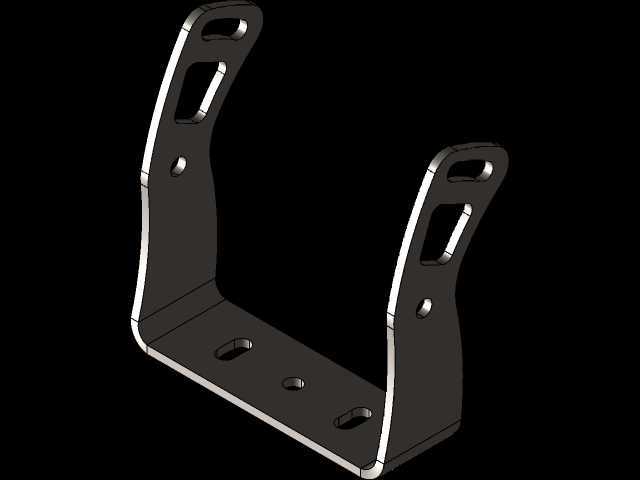

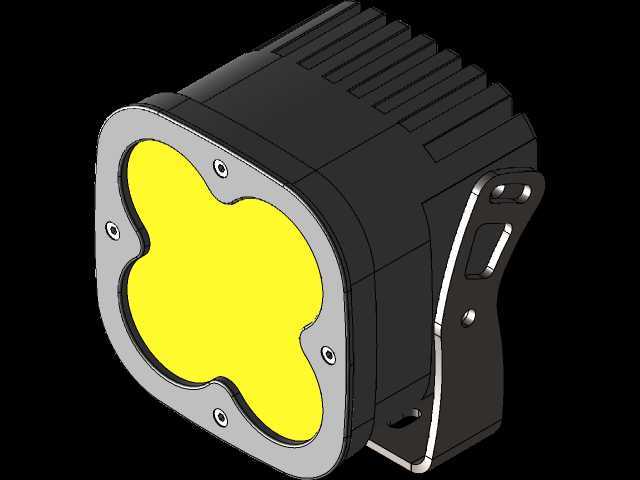

　　发光面的造型采用了四瓣式异形出光设计，并非传统的圆形或方形灯面，这种设计一方面可以匹配特定的配光曲线，兼顾近距离泛光照明与中距离聚光需求，在越野穿越时既能照亮车头两侧的近距离路况，也能为前方数十米的行驶路径提供足够照度，另一方面异形的灯面压圈可以通过四颗固定螺丝均匀压紧密封胶圈，保证整灯的密封性能，避免野外行驶时泥水、沙尘进入灯体内部造成电路故障。安装支架采用双侧悬臂式结构，支架上预留了长条形调节孔位，安装时可以根据车辆的保险杠、防滚架、车顶行李架的安装位角度，灵活调整灯具的照射俯仰角度，调整到位后通过螺栓锁紧即可，支架与壳体的连接部位设置了防滑齿面，即使在持续振动的越野工况下，也不会出现照射角度偏移的问题。

　　从安装边界来看，灯具整体的外轮廓尺寸适配多数越野车辆的辅助灯安装位，壳体的鳍片结构没有超出安装支架的最大宽度，不会在安装时与周边的护杠、线束等部件产生干涉，灯体后部的接线端子预留了足够的插拔空间，不需要额外调整灯体位置就能完成线束连接。在结构细节处理上，灯体的所有边角都做了圆弧过渡处理，没有尖锐的凸起结构，既可以避免安装维护时划伤操作人员，也能减少车辆行驶过程中的风阻，同时降低高速行驶时飞石撞击边角造成壳体开裂的风险。发光模组与散热壳体之间填充了导热界面材料，能够将灯珠工作时产生的热量快速传导到整个散热鳍片上，通过车辆行驶时的迎面气流带走热量，不需要额外加装散热风扇，减少了活动部件带来的故障点，进一步提升了灯具在恶劣环境下的可靠性。

　　密封结构采用了整圈嵌入式硅胶密封圈，压圈锁紧后密封圈的压缩量控制在合理范围，既不会因为压缩量过大导致密封圈永久变形失效，也不会因为压缩量不足导致密封性能下降，能够满足户外涉水、沙尘环境下的使用要求。同系列的XL系列灯具都采用了通用化的壳体与支架结构，这种设计思路可以大幅降低生产制造过程中的模具成本，同时也方便后期维护时的配件更换，不同功率、不同配光的灯珠模组可以适配同一套壳体与支架，用户在升级照明系统时不需要重新打孔安装，只需要更换灯体部分即可，大幅降低了改装与维护的成本。在实际应用场景中，这类灯具除了用于越野车辆的夜间行驶辅助照明之外，也可以用于工程作业车辆、户外勘探设备的工作照明，其可靠的结构设计能够适应高温、低温、高湿、多尘等多种复杂工况，安装支架的通用化设计也让它可以适配多种不同的安装载体，不需要定制特殊的转接支架就能完成装配。
