2024规则一级方程式赛车整车结构设计

　　这套赛车结构方案围绕新一代赛事规则的技术边界搭建，核心覆盖空气动力学套件、底盘承载结构、行走系统连接、动力单元安装空间的全维度匹配，可直接用于赛事工程团队的方案验证、高校方程式车队的设计参考、空气动力学仿真的基础数模搭建。从实际工程落地的角度看，整车的气动布局完全贴合规则对地面效应的利用要求，底板区域的文丘里通道做了连续的曲率过渡，没有出现规则禁止的封闭腔体结构，通道入口的高度、扩散器的出口角度都卡在规则允许的边界值上，能在规则框架内最大化利用地面效应产生下压力，同时减少前车尾流对后车气动效率的干扰，解决传统高尾翼赛车跟车时下压力骤降的问题。

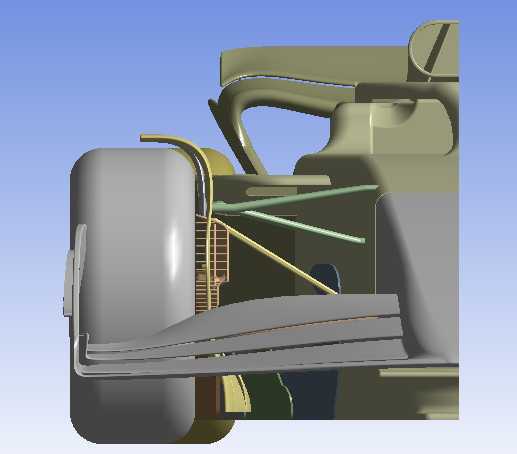

　　前翼结构采用多层翼片组合设计，主翼板承担基础下压力输出，上层可调襟翼可根据不同赛道的下压力需求做角度调整，翼片端板的涡流发生器结构经过多轮迭代，能将前轮旋转产生的乱流引导至车身外侧，避免乱流进入底板文丘里通道影响气动效率，前翼与前悬架的连接点做了集成式设计，将悬架摇臂的安装座隐藏在翼片支撑结构内部，减少额外的气动阻力。车身中部的单体壳结构采用一体化承载设计，驾驶舱的轮廓完全符合赛事安全舱的尺寸要求，预留了HANS装置安装点、安全带固定点、方向盘操作空间，单体壳两侧的侧箱结构做了紧凑化收窄处理，内部预留了散热系统的安装空间，冷却气流的入口设置在侧箱前端，气流经过散热器后从侧箱上部的鳃状出口导出，避免热气流进入后尾翼区域干扰下压力输出。

　　尾翼结构采用主翼+DRS可调襟翼的组合设计，尾翼端板的边缘做了锯齿状涡流破碎结构，减少尾翼后方的尾流拖曳，尾翼与后悬架的安装点集成在变速箱壳体的上部支撑结构上，保证高速行驶下的结构刚度，避免翼片振动影响气动稳定性。行走系统方面，前后悬架均采用双叉臂结构，叉臂的截面做了水滴形气动修型，减少裸露杆件的气动阻力，转向节的安装位置预留了轮速传感器、刹车管路、轮毂轴承的安装空间，刹车通风道的入口集成在前翼端板后侧，能将高速气流直接引导至刹车卡钳与刹车盘位置，保证长距离行驶下的刹车系统热稳定性。

　　整车的安装边界严格遵循赛事规则的尺寸限制，整车宽度、轮距、轴距、车身高度、前后悬长度都卡在规则允许的极值范围内，没有出现超规的结构设计，各个部件的连接位置都预留了标准的紧固件安装空间，方便后续做工程化拆分加工，也能直接导入仿真软件做结构刚度、空气动力学、碰撞安全的多物理场仿真验证。对于结构设计从业者来说，这套数模可以作为新一代方程式赛车结构设计的参考基准，理解规则限制下的气动与结构平衡思路；对于车队工程人员来说，可以直接在这套数模基础上根据自身动力单元、散热系统的参数做针对性调整，缩短前期方案开发的周期；对于建模从业者来说，这套数模的曲面构建逻辑、部件集成思路、安装孔位的预留方式都具备很高的参考价值，能帮助理解复杂整车结构的建模流程。
