符合欧标认证的电梯结构有限元分析模型

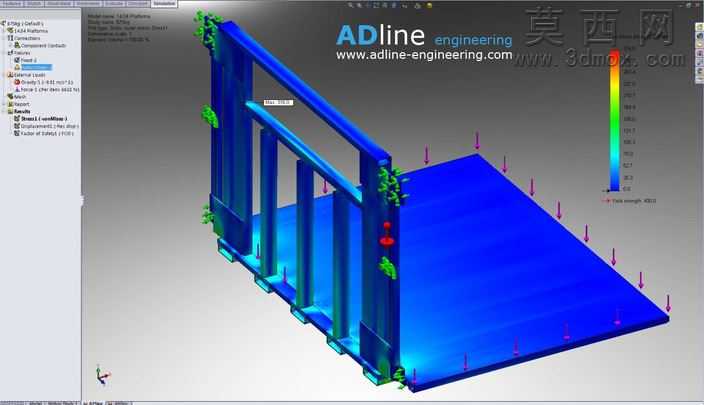

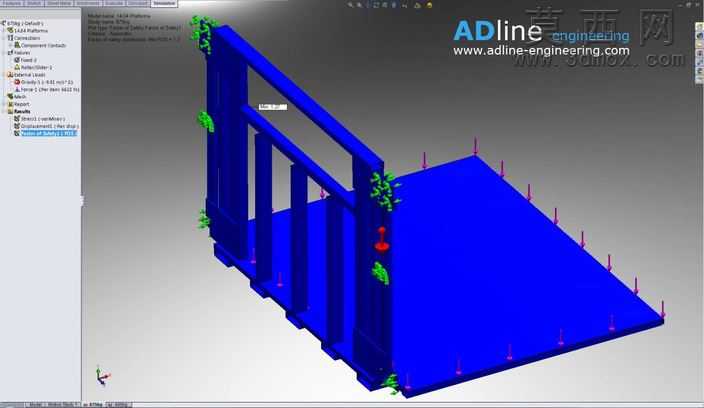

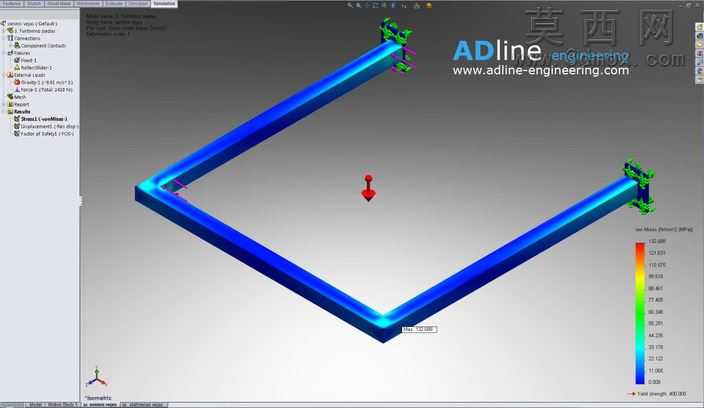

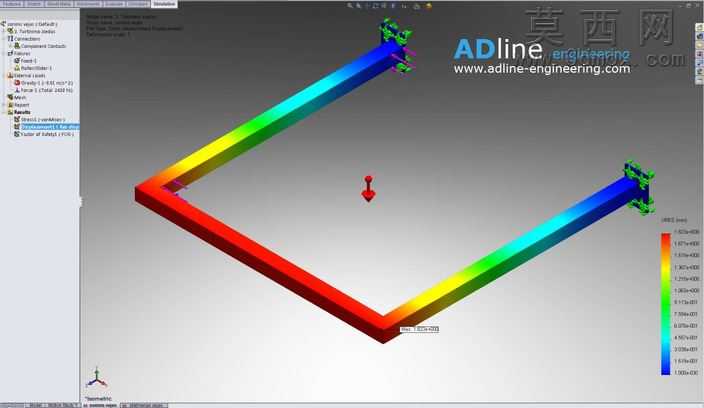

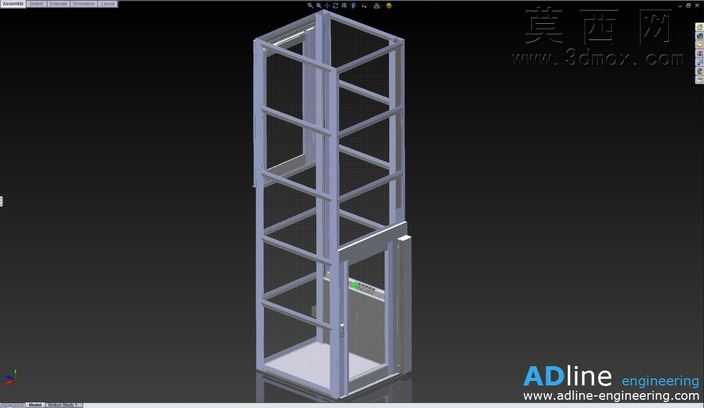

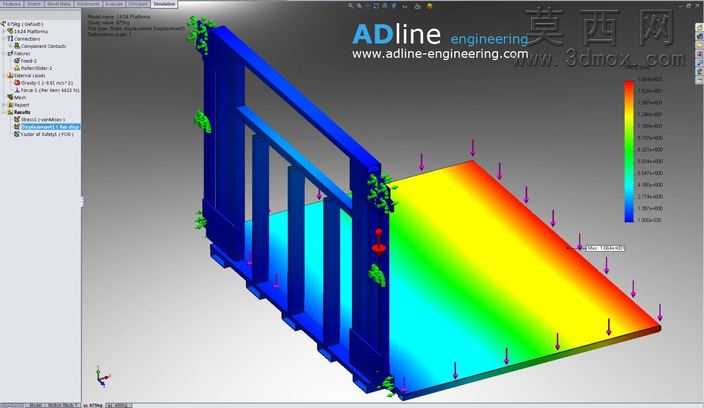

本模型针对电梯核心承载结构开展三维建模与有限元分析工作，建模阶段严格遵循EN 81-1:2008交流梯认证标准的尺寸与性能要求，对电梯入口处的侧边护栏、踏步承载板等主要受力部件进行1:1参数化还原，完整保留各部件的连接结构、安装定位特征与受力传递路径，确保模型几何精度满足工程仿真的计算要求。材质配置阶段，根据电梯部件的实际用材属性，分别为金属护栏结构、踏步承载板赋予对应牌号结构钢的材料参数，精准设置弹性模量、泊松比、屈服强度等关键物理属性，为仿真计算提供可靠的材料数据支撑。仿真分析阶段，按照电梯实际运行的载荷工况，在踏步承载板表面施加符合标准要求的均布载荷与集中载荷，在护栏连接位置、结构固定端添加符合实际安装状态的约束条件，通过有限元求解器完成计算，最终得到结构的应力分布云图、位移变形云图，图中通过彩虹色阶直观呈现不同区域的应力大小与变形量，蓝色区域为低应力低变形区，红色区域为应力集中、变形量较大的高风险区。设计校核阶段，基于仿真得到的应力与位移结果，逐一计算各主要部件的安全系数FOS，排查结构的应力集中位置与变形超差风险，针对高风险区域可通过调整板材厚度、优化加强筋布局、改进连接结构形式等方式优化设计，确保所有部件的强度、刚度均满足标准要求，为电梯产品的认证测试与结构优化提供精准的数字化依据，有效减少物理样机的测试成本与迭代周期，保障电梯运行的结构安全性与可靠性。
