气动伺服联动夹合防渗工装夹具结构

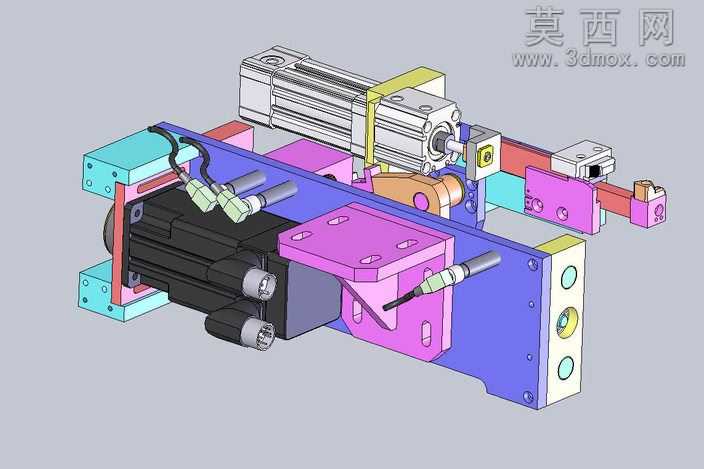

该套工装夹具采用三维参数化建模完成整体设计，建模过程中对每一处装配公差进行了严谨校验，确保各运动部件不存在干涉问题，可直接用于后续的加工生产与装配调试。渲染阶段针对不同零部件赋予了贴合实际加工材质的视觉效果：金属结构件采用磨砂合金钢材质表现，表面带有细微的切削纹理与金属哑光质感，气动元件表面做了阳极氧化的银灰色金属质感处理，绝缘与密封部件采用工程塑料的半哑光彩色材质区分，管线部分还原了工业线缆的黑色橡胶质感，不同功能模块通过差异化的色彩材质进行区分，便于快速识别各部件的功能归属。整体结构采用模块化设计思路，主体安装基板作为承载核心，集成了伺服驱动单元、气动执行单元、夹合工作端与防渗定位组件：左侧布置的伺服驱动模块可提供精准的位移输出，配合传动组件实现夹合行程的精确控制；上方的气动气缸作为辅助执行元件，可提供稳定的夹合压紧力，配合行程检测传感器实现夹合力度的闭环控制；夹合工作端设置了可更换的定位夹头，可适配不同规格的待加工工件，防渗组件布置在夹合工位的贴合面处，通过弹性密封结构与定位挡边的配合，避免加工过程中切削液、加工碎屑渗入夹具内部的运动间隙，延长设备的维护周期与使用寿命。设计过程中充分考虑了工装的拆装维护便利性，所有连接紧固件均采用标准件，各功能模块可单独拆卸更换，无需整体拆解夹具；走线槽与气动管路布置在基板的预留安装位内，避免管线外露影响运动行程，同时也让整体外观更加规整。整体结构兼顾了夹合动作的精准性、工作过程的防渗密封性与后期维护的便捷性，可直接应用于自动化加工生产线的工件夹持工位，满足高精度加工场景下的工装使用需求。
