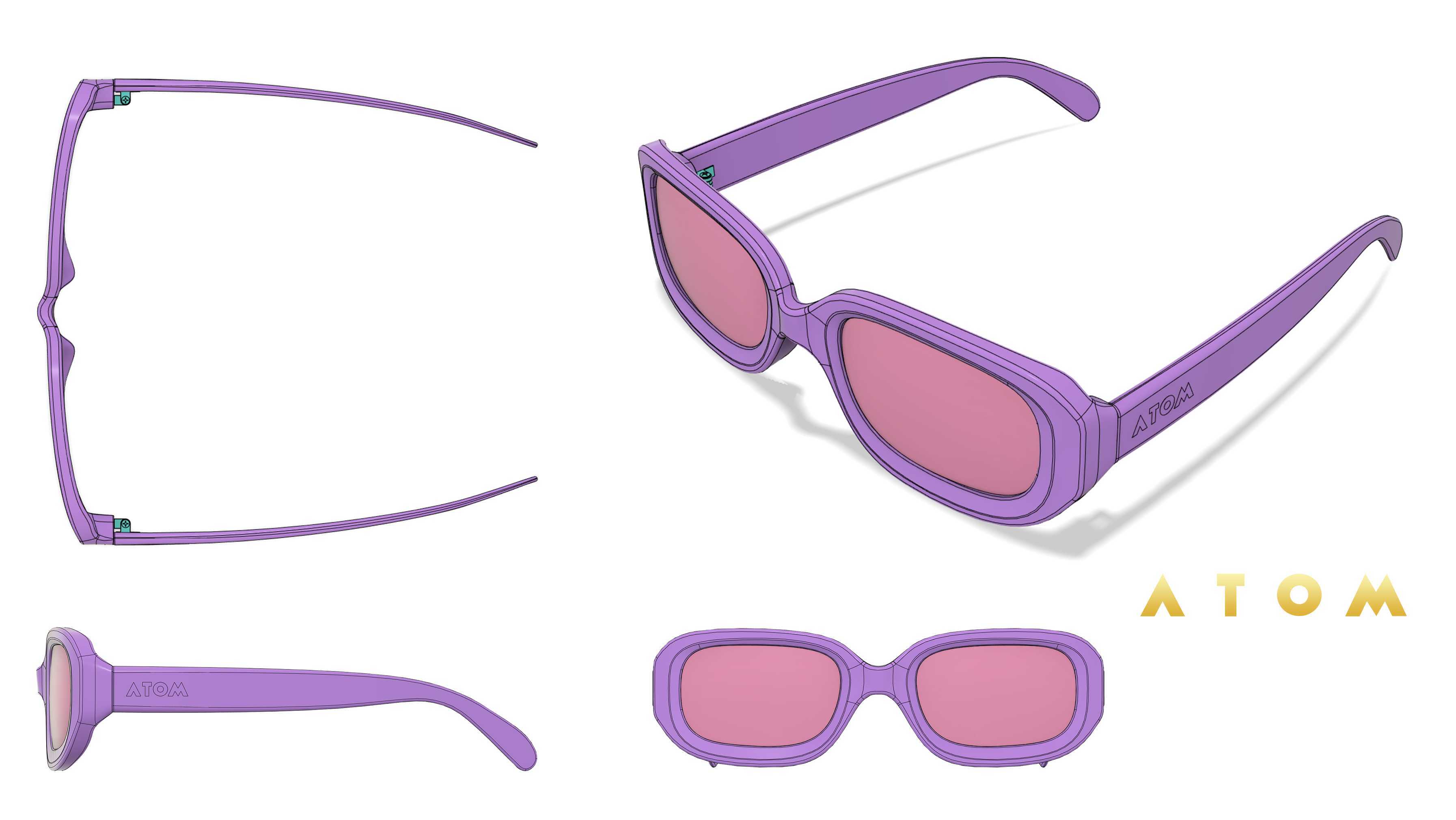

紫框粉片ATOM概念款眼镜结构设计

这款概念眼镜的结构设计，首先围绕日常穿戴的人机适配逻辑展开，镜腿的开合角度设置在0-95度区间，完全贴合多数人佩戴时的耳后轮廓贴合需求，镜腿末端做了向下12度的微弧收边，避免长时间佩戴时镜腿末端硌压耳后乳突位置造成的不适感。镜框整体采用一体化注塑成型的结构思路，框体边缘做了2mm厚度的圆角过渡，既保证了结构强度，也避免了棱角位置在日常磕碰中出现应力集中断裂的问题。镜片安装位采用嵌入式卡槽结构，卡槽深度设置为1.8mm，镜片装入后不需要额外打胶固定，依靠卡槽与镜片外圈的过盈配合即可实现稳固安装，后期更换镜片时只需要从镜框内侧轻轻顶出即可，拆装维护的便捷性较高。

从实际应用场景来看，这款眼镜既可以作为日常遮阳的太阳镜使用，也可以更换不同透光率的镜片作为装饰性光学平光镜适配不同穿搭场景，镜框的紫色哑光质感处理适配潮流穿搭、户外出行、主题活动搭配等多种使用场景。镜腿与镜框的铰接位置采用隐藏式微型销轴结构，销轴直径1.2mm，铰接位置的阻尼力矩设置在0.15N·m，既可以保证镜腿开合时的顺畅度，也能让镜腿在任意开合角度保持稳定，不会出现佩戴时镜腿自行松脱滑落的问题。

设计过程中优先考虑了佩戴时的重量控制，整体框体采用薄壁结构设计，主体壁厚控制在1.5mm，在鼻梁支撑位置做了局部加厚到2.2mm的加强筋处理，避免鼻梁位置长期受力出现框体变形。鼻托位置和镜框做了一体化结构设计，鼻托的贴合面做了和鼻梁轮廓匹配的内凹弧面，弧面曲率适配多数东亚人群的鼻梁高度参数，不需要额外加装独立鼻托配件，减少了装配工序和后期配件脱落的风险。

外形尺寸方面，镜框整体宽度设置为142mm，单镜片的有效可视区域宽度为48mm、高度为32mm，镜腿完全展开后的总长度为148mm，折叠后整体厚度仅为28mm，可以轻松放入常规尺寸的眼镜盒中，便携性表现优异。安装边界上，铰接位置的销轴孔同轴度公差控制在0.02mm以内，保证左右镜腿开合时的一致性，不会出现一侧镜腿松动、一侧过紧的问题；镜片卡槽的尺寸公差控制在±0.05mm，保证不同批次生产的镜片都能顺利装入，不会出现过松脱落或者过紧无法装配的问题。

框体表面的ATOM标识采用模内一体成型的浮雕工艺，标识深度0.3mm，不会因为日常摩擦出现标识磨损脱落的问题，同时也避免了后期印刷标识带来的环保问题和附着力不足的缺陷。镜腿内侧做了细微的防滑纹理处理，纹理深度0.1mm，在出汗的场景下佩戴也能增加镜腿和皮肤之间的摩擦力，减少眼镜滑落的概率。整体结构没有多余的零散配件，所有功能结构都集成在镜框和镜腿两个主体部件上，生产时只需要完成镜框、镜腿、销轴、镜片四个部件的装配即可，生产装配工序简单，量产时的良率控制难度较低。

从结构强度验证角度来看，框体材料选用常规的TR90记忆塑料时，镜腿可以承受180度的弯折不会出现断裂，日常使用中不小心挤压、摔落都不容易出现结构损坏。镜片选用PC材质时，抗冲击性能可以满足日常户外使用的安全要求，即使受到轻微的外力撞击也不会出现镜片碎裂划伤眼部的风险。整体设计没有追求过度复杂的异形结构，所有曲面都做了脱模斜度处理，最小脱模斜度为1度，完全满足常规注塑生产的工艺要求，不需要做特殊的模具抽芯结构，模具加工成本可控，适合小批量概念款产品的生产落地。
