坐姿男性人体工学校核参考三维数模

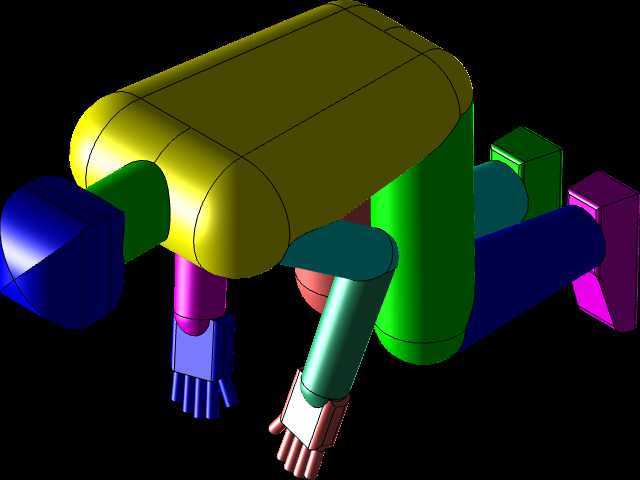

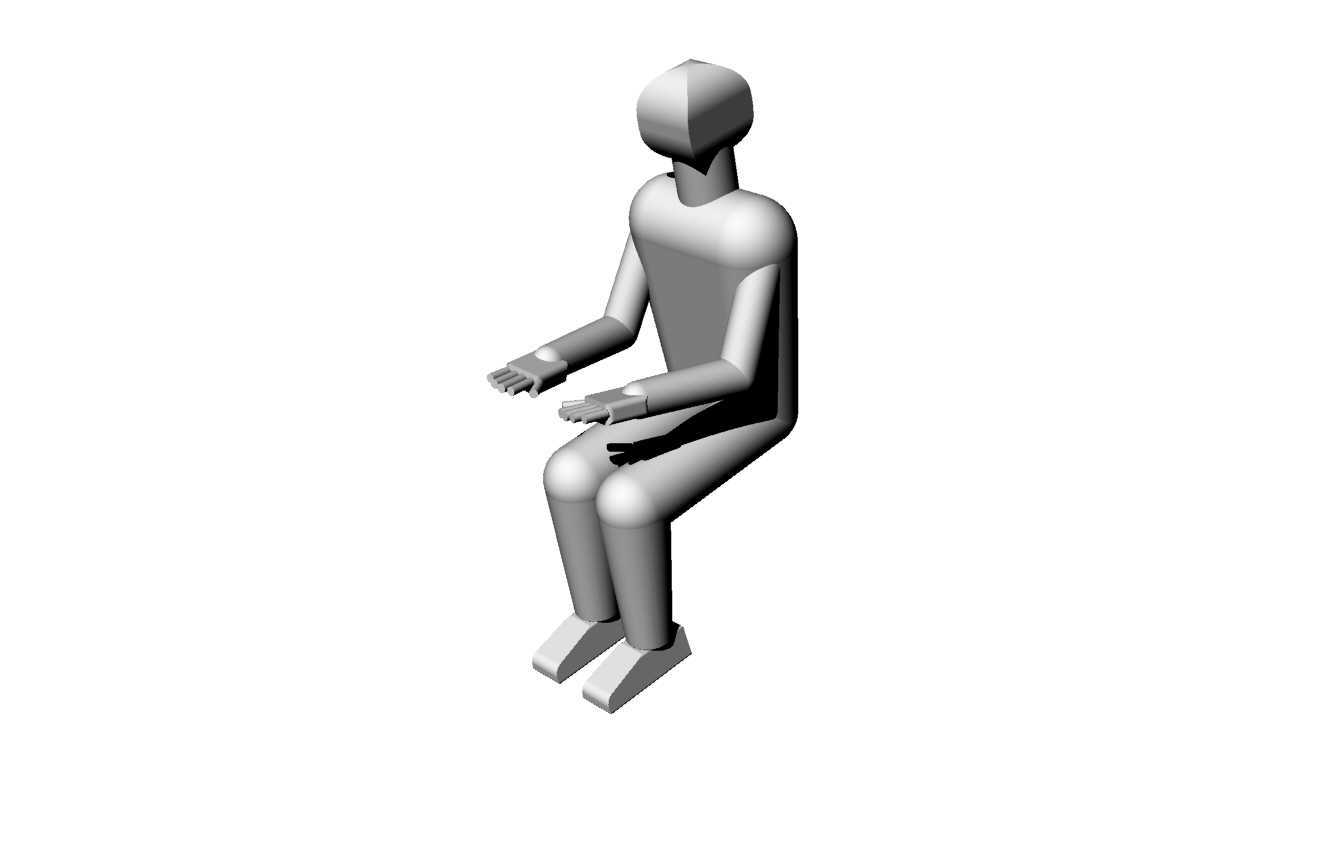

　　做设备人机工程校核的时候，这类标准坐姿人模是绕不开的参考载体，很多刚入行的结构工程师容易忽略人机边界的校核，等样机做出来才发现操作位高度不对、手臂伸展距离超舒适区间、腿部预留空间不足，再改结构就要动整体布局，返工成本极高。这个坐姿男性人模采用百分位成年男性人体尺寸基准建模，整体姿态固定为端坐操作位状态，上臂自然下垂、前臂向前水平伸出，手掌处于自然放松的半张开状态，完全匹配操作台、驾驶舱、工位座椅前的常规操作姿态，不需要额外调整肢体角度就能直接导入装配体做干涉检查与空间校核。

　　从实际应用场景来说，这类人模覆盖的工程场景非常广，小到台式设备的操作面板布局、控制台的按键排布，大到工程机械驾驶舱的座椅与操纵杆位置匹配、生产线工位的作业范围划定、公共交通载具的乘坐空间预留，都可以用这个数模做基准参考。建模的时候特意做了肢体的简化处理，没有做冗余的面部、服饰细节，所有肢体段都采用光滑过渡的实体结构，导入各类三维软件做装配约束的时候不会因为细碎曲面出现报错，也能大幅降低大装配体的运行负载，哪怕是整线的工位布局仿真，导入多个人模也不会出现明显的卡顿。

　　设计思路上完全贴合工程校核的实际需求，没有做艺术化的夸张处理，所有肢体比例严格遵循成年男性人体尺寸规范：坐姿状态下臀部到脚底的垂直高度、大腿的水平伸展长度、上臂与前臂的长度比例、肩部的宽度、头部的活动空间预留基准，都按照常规人机工程校核的常用百分位取值，工程师在做布局的时候，可以直接以人模的肢体可达范围作为边界，划定操作元件的布置区间，比如常用操作按钮要放在前臂自然伸展的可达范围内，紧急停止元件要放在手臂无需大幅移动就能触达的位置，腿部的预留空间要保证人模端坐时膝盖前方有足够的活动余量，不会碰到设备的柜体或横梁。

　　做装配校核的时候，只需要把人模的臀部基准面与座椅的支撑面做重合约束，脚底基准与脚踏区域或地面做对齐，就能快速定位人模在工位上的位置，不需要反复调整姿态。很多工程师之前做驾驶舱设计的时候，会遇到操纵杆距离座椅太远，驾驶员要前倾身体才能操作的问题，或是操作台面太高，长时间抬臂操作容易产生疲劳，用这个人模做前期布局校核的时候，就能直接测量手掌位置到操作位的距离、肘部的自然高度，提前调整台面高度与操纵件的安装位置，把操作力臂控制在舒适区间内。另外在做安全防护设计的时候，也可以用这个人模做肢体伸入范围的校核，比如设备防护门的开口尺寸、安全光栅的安装位置，都可以参考人模的肢体尺寸来设定，避免出现防护间隙过大，肢体能够伸入危险区域的问题。不同于高精度的扫描人模，这个简化人模的所有轮廓都是规则的光滑曲面，做剖面测量、距离分析的时候不会因为曲面凹凸出现测量值偏差，能快速拿到准确的空间尺寸数据，不管是做静态的布局校核，还是导入仿真软件做简单的动作可达性分析，都能满足工程使用需求，不需要额外做模型的简化修复。在做工位设计的时候，还可以基于这个人模的坐姿高度，匹配工作台的台面高度、座椅的调节行程范围，保证不同操作姿态下的视线高度能够覆盖显示区域，不需要低头或仰头长时间观察屏幕，降低作业疲劳度。
