长板运动悬挂式转向桥结构设计

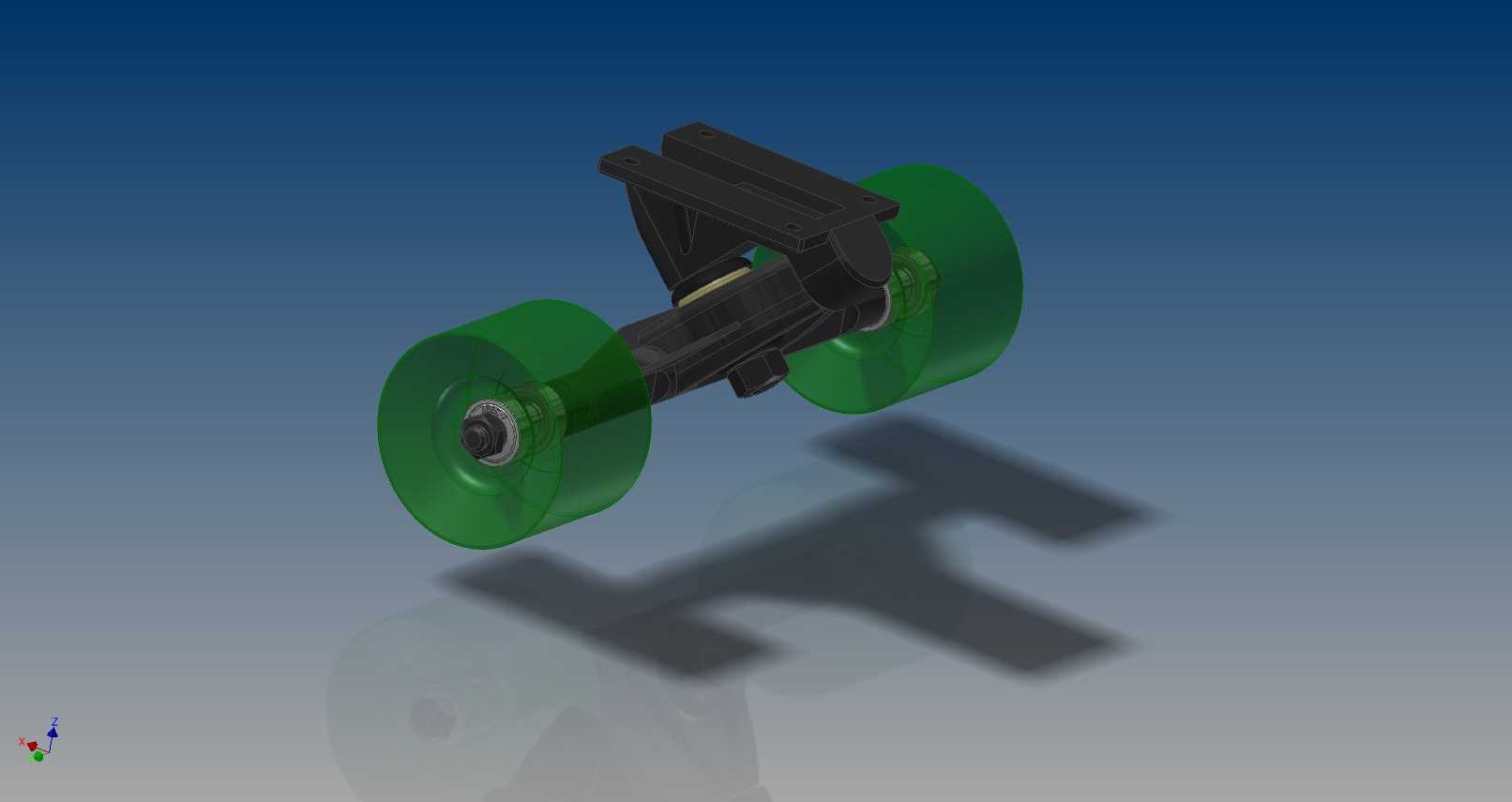

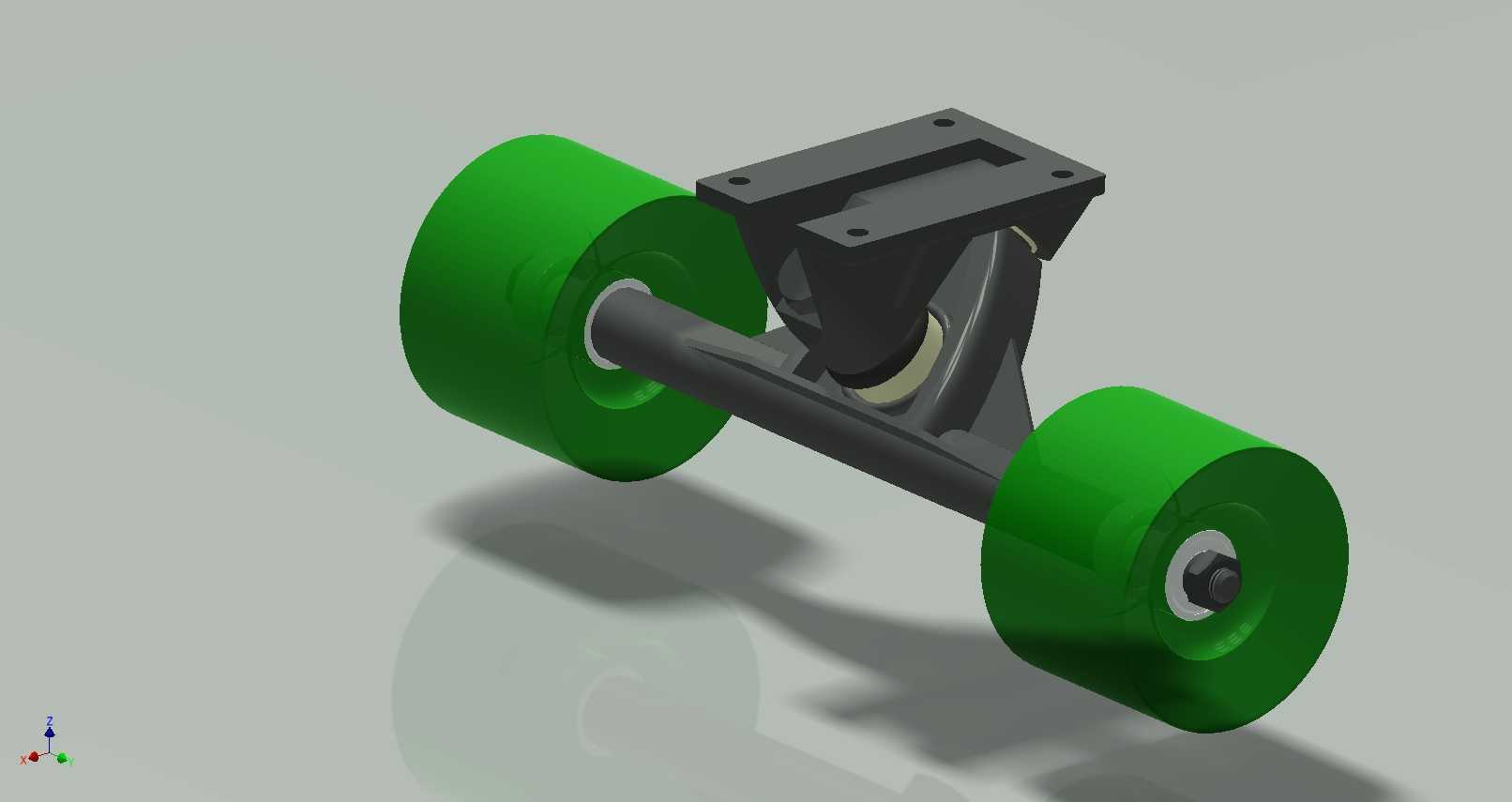

　　这套长板悬挂转向桥结构，主要应用于陆地冲浪长板、速降长板以及日常刷街代步长板的轮组连接部位，是衔接板面与轮组的核心承载部件，直接决定长板滑行时的转向手感、滤震性能以及高速滑行的稳定性。从实际使用场景来看，普通长板桥多为固定刚性结构，在过弯时仅靠桥钉处的PU垫形变提供转向回弹力，面对粗糙路面的细碎震动过滤效果有限，高速滑行时遇到路面凸起容易出现轮组弹跳失稳的问题，而这套带悬挂结构的长板桥，在主桥体与轮轴安装位之间增设了弹性缓冲结构，能够在轮组受到路面冲击时产生可控的形变位移，吸收大部分垂直方向的震动，同时不会干扰转向过程中的横向力传递，既保留了清晰的路感，又能降低长距离滑行时的脚部疲劳感。

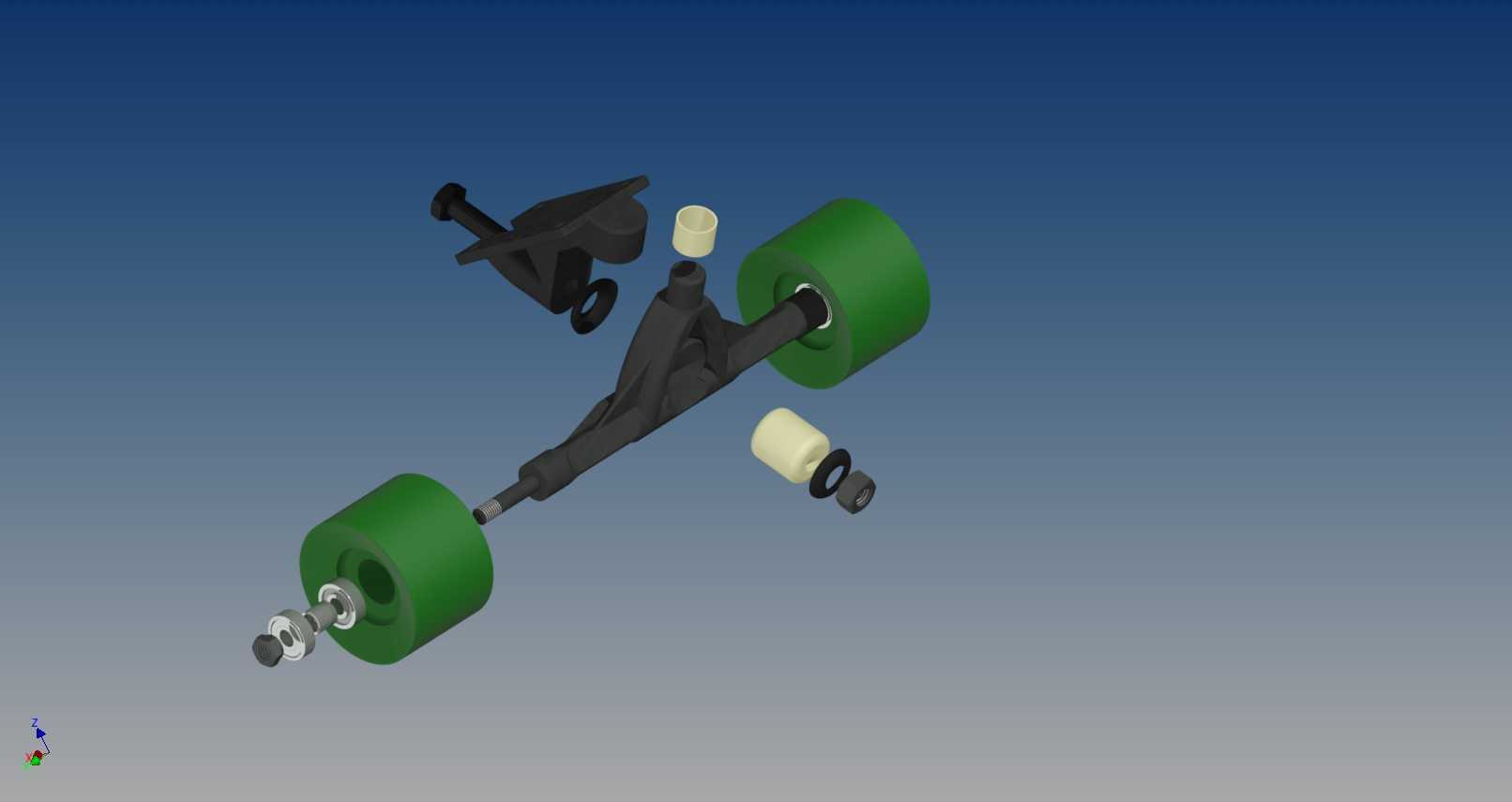

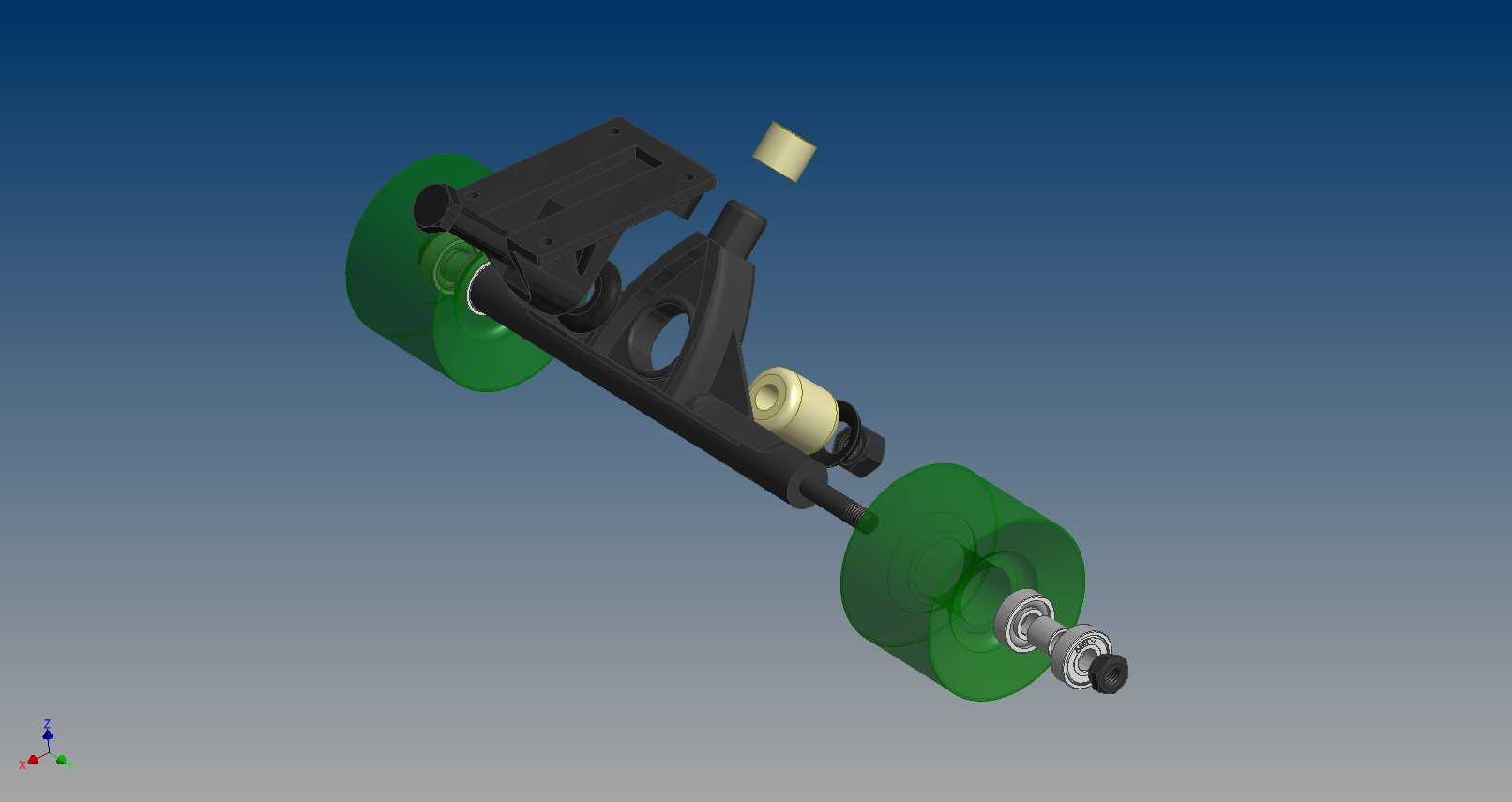

　　从功能特性上拆解，整套结构分为主桥基座、悬挂摆臂、轮轴固定座、弹性缓冲件、锁紧限位结构几个核心部分，主桥基座通过预留的桥钉孔位与长板板面连接，安装孔位采用行业通用的孔距标准，能够适配市面上绝大多数主流长板板面的安装位，不需要额外打孔改装。悬挂摆臂与主桥基座之间通过销轴连接，摆臂可绕销轴做小角度的上下摆动，摆动行程控制在合理范围内，既保证足够的滤震行程，又不会因为摆幅过大导致轮组摩擦板面。轮轴固定座集成在摆臂末端，采用同轴度较高的轴孔设计，轮组轴承安装后径向跳动量控制在极小范围内，避免高速滑行时出现轮组偏摆抖动的问题。弹性缓冲件采用嵌套式安装结构，布置在摆臂与主桥基座的受力接触位置，可根据滑行风格更换不同硬度的缓冲件，偏向刷街代步可选择较软的缓冲件获得更好的滤震效果，偏向速降或者高速滑行可选择较硬的缓冲件提升支撑性，减少过弯时的结构形变余量。设计过程中优先考虑了受力传递路径的合理性，滑行时人体施加的压力从板面传递到主桥基座，再通过销轴分散到两侧摆臂，最终传递到轮轴与地面，整个受力路径没有应力集中的薄弱点位，主桥体采用镂空减重设计，在保证结构强度的前提下尽可能降低自身重量，避免增加不必要的滑行负担。

　　安装边界方面，整套桥体安装后与板面的最小间隙经过校核，在悬挂结构被压缩到极限行程时，轮组上沿与板面仍保留足够的安全距离，不会出现咬轮的问题；轮轴的突出长度适配常规尺寸的长板轮，安装70mm到80mm直径的轮子时不需要额外加装桥垫，轮边与桥体之间保留足够的横向间隙，转向过程中不会出现轮组摩擦桥体的情况。转向限位结构集成在主桥基座与摆臂的配合位置，限制了最大转向角度，避免转向角度过大导致卡轮或者侧翻的风险，同时转向过程中缓冲件会提供线性的回弹力，转向手感顺滑没有虚位，从居中位置转到最大转向角度的过程中阻尼变化均匀，不会出现突然变硬或者变软的断层感。

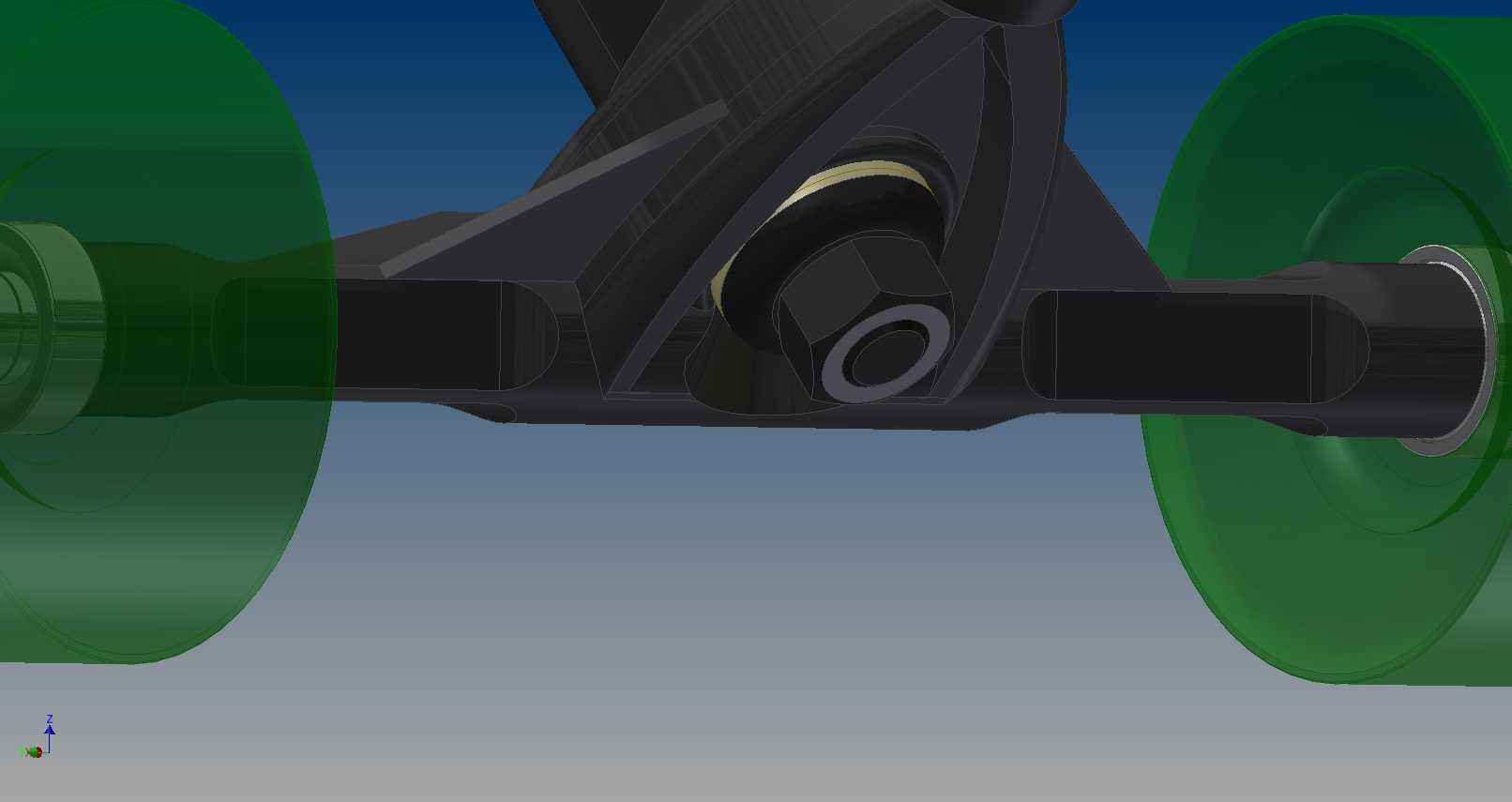

　　针对日常维护的需求，所有连接销轴都采用可拆卸设计，长期使用出现缓冲件磨损或者销轴松动的情况时，只需要拆开对应位置的锁紧螺丝即可更换配件，不需要整体更换桥体，降低了后期使用的维护成本。轮轴固定位置设计了防转卡槽，轮组锁紧螺母安装后不会因为轮子转动出现松脱的问题，配合常规的防滑垫片即可达到可靠的锁紧效果，不需要额外使用螺纹胶等辅助固定材料。整套结构在设计时还考虑了不同滑行场景的适配性，不管是平地刷街、泵道滑行还是中等坡度的速降场景，都能提供足够的结构强度与稳定的操控反馈，不会因为受力过大出现结构形变或者断裂的问题。
