双翘运动滑板组装结构三维数模

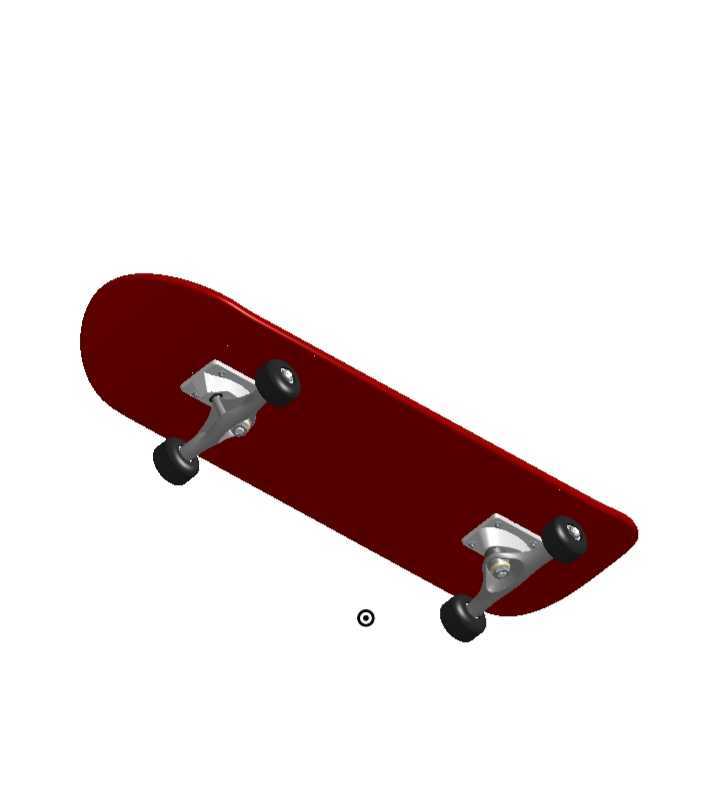

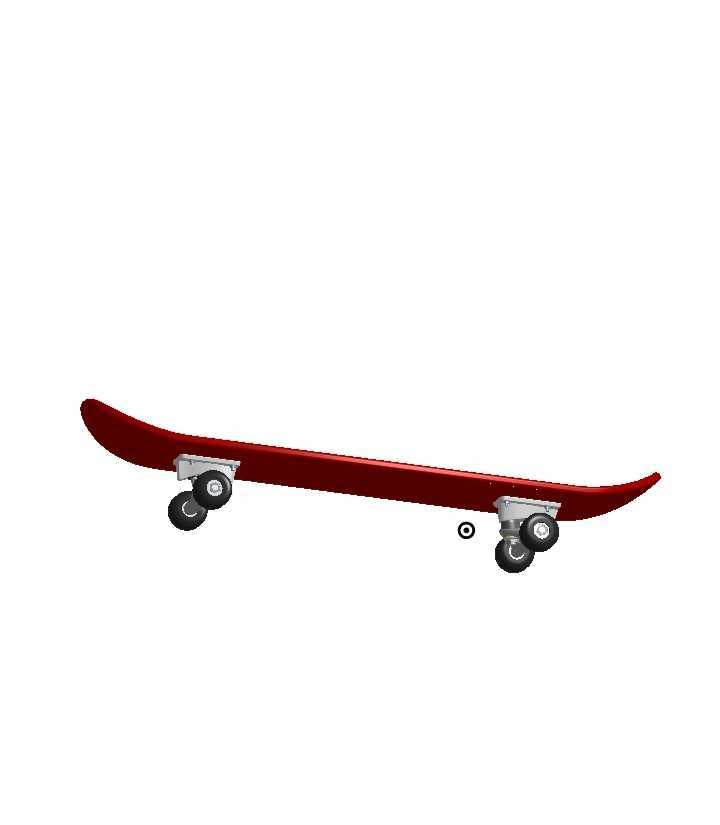

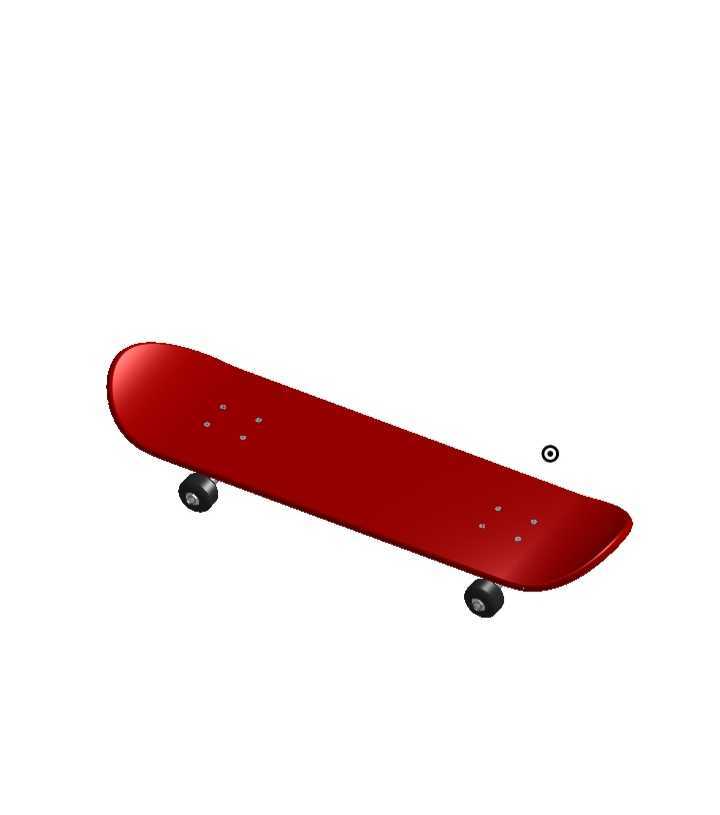

这款滑板的三维结构设计，首先围绕街头滑行、日常代步、基础技巧练习三类核心使用场景展开，在建模阶段就充分考虑了不同使用状态下的受力边界与装配兼容性。从结构组成来看，整套模型完整还原了滑板的核心构成：弧形翘头的板面、对称布置的轮组支架、聚氨酯滚轮、连接紧固件，各部件的装配间隙完全按照实际量产产品的公差要求设定，不存在干涉错位问题，可直接用于结构验证、运动仿真或者二次改型设计。

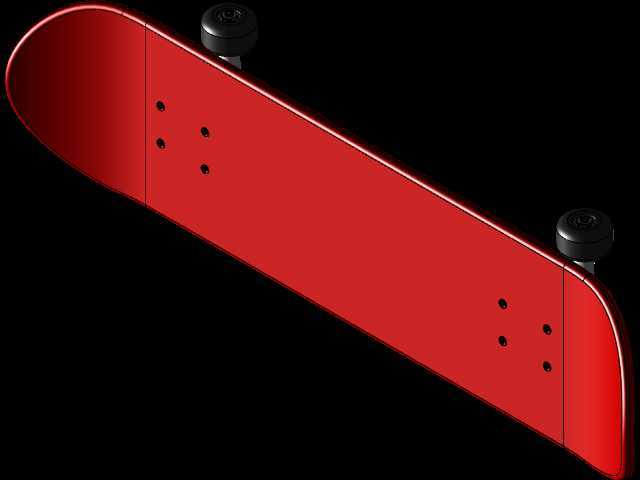

板面部分采用双翘对称构型，两端翘起的弧度经过反复校核，既能够满足Ollie、带板起跳等基础动作的板面抬升需求，也能保证日常滑行时脚面与板面的贴合度，板面预留的桥钉安装孔位按照标准滑板支架的孔距排布，孔位深度做了沉台设计，安装后钉头不会突出板面摩擦鞋底，板面的边缘做了圆弧过渡处理，避免滑行中剐蹭腿部或者衣物。板面的整体长度、宽度、板尾翘起高度都参考了主流成人双翘滑板的尺寸参数，板身厚度兼顾了强度与轻量化需求，在建模时对板面的曲面曲率做了连续处理，不存在突兀的折角，还原了实际产品的层压木板成型后的曲面质感。

轮组部分的设计充分考虑了滑行的减震与转向需求，支架的转向轴预留了合适的倾角，能够在压板转向时提供顺畅的回正力矩，滚轮采用圆弧接触面设计，与地面接触的压强分布均匀，既可以在平整柏油路面顺畅滑行，也能应对人行道砖面的微小颠簸，轮芯与轴承位的配合尺寸按照标准滑板轴承的规格设定，装配后滚轮转动无卡滞，轮组与板面之间预留了足够的跳动间隙，做压板动作时不会出现轮面摩擦板底的咬轮问题。

从设计思路上，这套模型没有做过度的异形化修改，完全遵循成熟滑板产品的结构逻辑，各部件的拆分符合实际生产的装配流程，板面、支架、滚轮、紧固件都可以单独导出进行工程图转换，也可以直接导入渲染软件做材质效果展示。对于结构设计从业者来说，这套模型可以作为休闲运动器材类产品的结构参考，理解曲面类代步产品的受力点布置、运动部件的间隙预留逻辑；对于三维建模学习者来说，可以参考其对称结构的建模方法、曲面顺滑过渡的处理技巧，掌握轮组类转动部件的装配约束设置方式。

在安装边界方面，整套滑板的轮距、支架安装位都符合通用配件的替换标准，不需要额外修改孔位就可以适配市售的绝大多数滑板支架、滚轮、轴承配件，板面的脚窝深度做了适中设定，既不会因为脚窝过浅导致站位打滑，也不会因为脚窝过深影响换脚动作的流畅度。建模过程中对所有部件的壁厚做了合理性校验，支架部分的加强筋位置完全对应实际受力点，在做跳跃落地的受力仿真时，应力集中区域都做了圆角过渡处理，避免出现结构断裂的风险，滚轮的硬度对应的形变参数也在模型结构上做了对应预留，装配后整体的重心高度处于合理区间，滑行时的稳定性足够，不会出现重心过高容易侧翻的问题。
